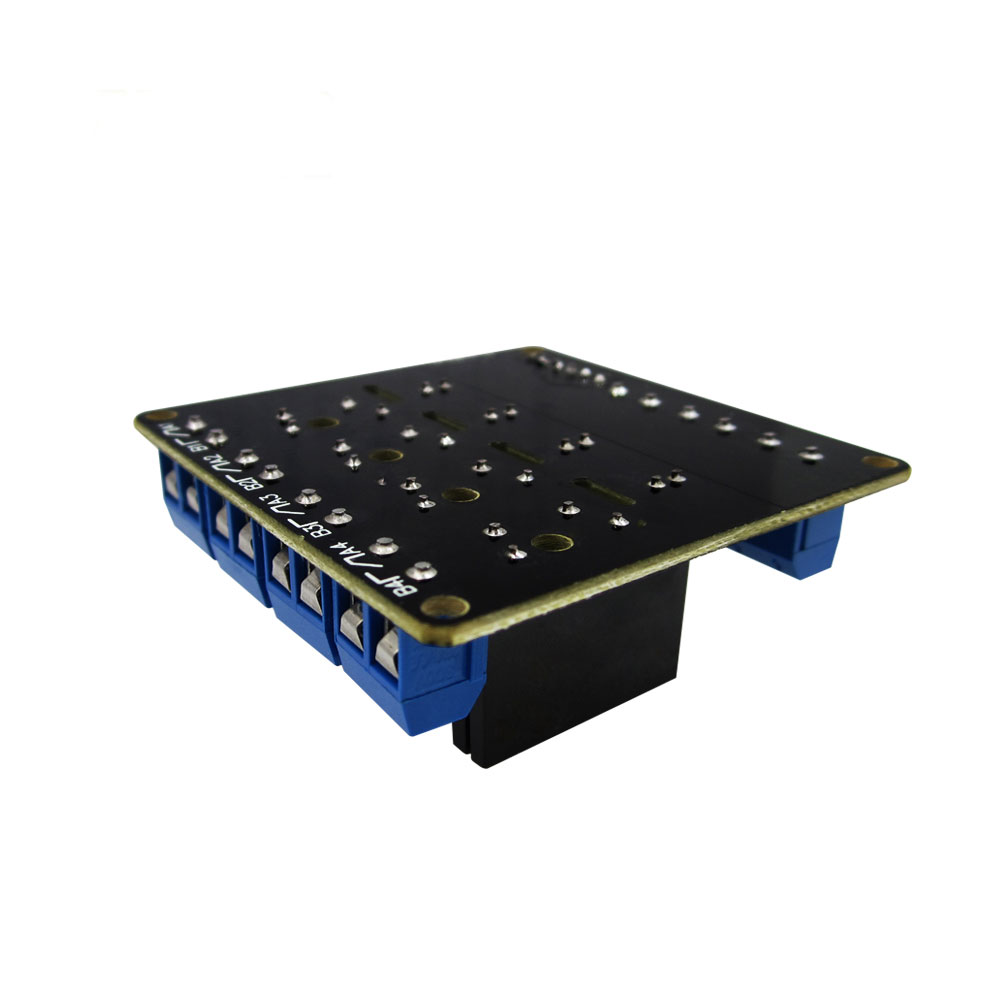

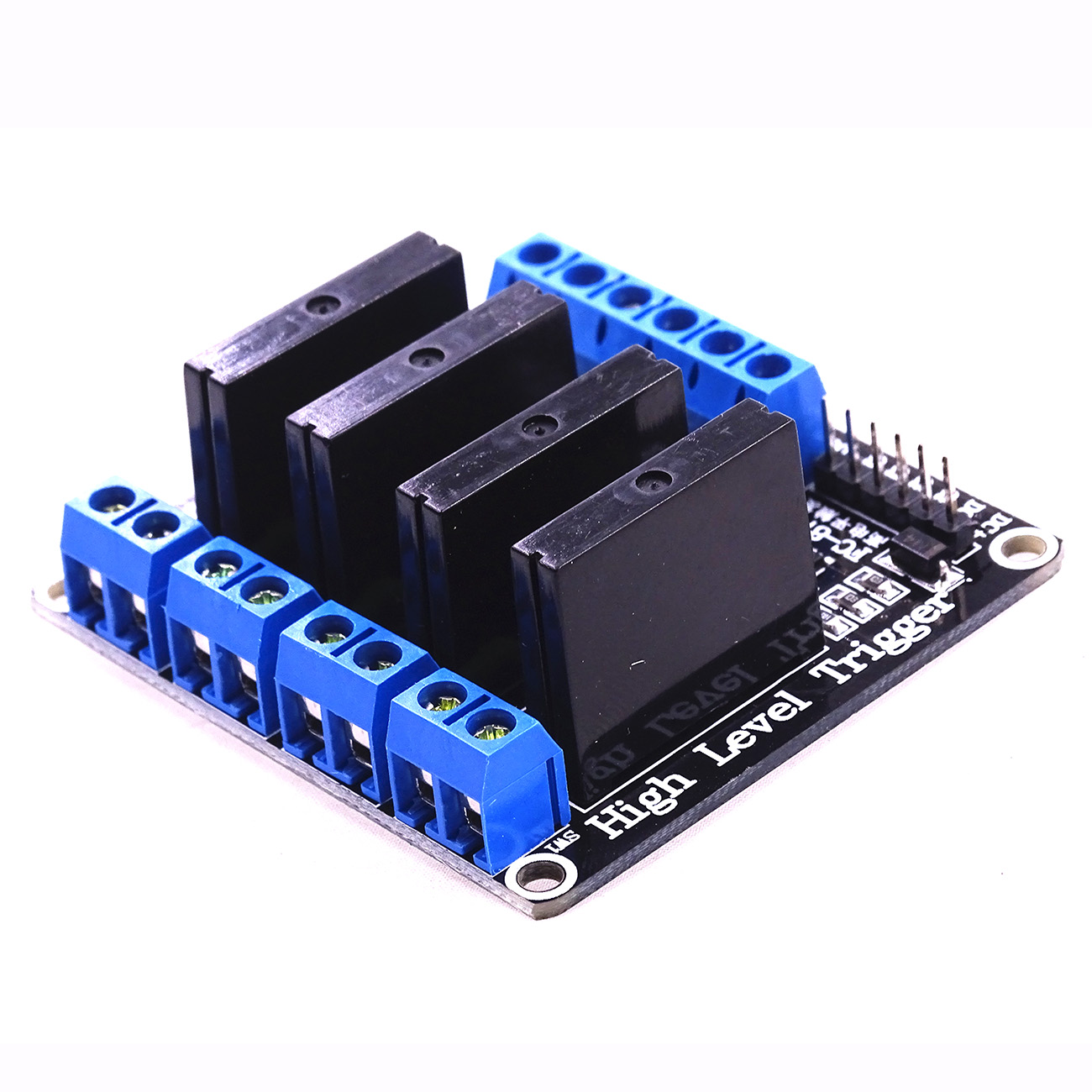

Relay 4 Channel 5V DC Solid State High Level Trigger



บอร์ดโซลิตสเตท รีเลย์ (Solid State Relay : SSR) รีเลย์เอาต์พุตแบบ SPDT จำนวน 4 ช่อง สามารถใช้กับโหลดเฉพาะแรงดันไฟฟ้า AC 100-240VAC กระแสสุงสุดไม่เกิน 2A โดยใช้สัญญาณในการควบคุมการทำงานเป็นสัญญาณโลจิกระดับ TTL



• Relay 4 Channel 5V DC Relay Module Solid State High Level
• โมดูลรีเลย์แบบ 4 ช่องสัญญาณ พร้อมโซลิดสเตท
• สัญญาณทริกทำงานที่ลอจิก 1  (Active High)
• 5โวลต์โซลิดสเตรีเลย์240โวลต์2A, เอาท์พุทมีฟิวส์ 240 โวลต์ 2A
• แรงดันไฟเลี้ยง: 5โวลต์DC (160MA)
• อินพุตควบคุมสัญญาณแรงดันไฟฟ้า:
• (0-2.5โวลต์ low state relay OFF)
• (3.3-5โวลต์ high state relay ON)
• ขั้วเชื่อมต่อสาย KF301 สีฟ้า ที่มีความสะดวกมากขึ้น.

• มี LED แสดงสถานะ การทำงานของรีเลย์
• ขนาดรูยึดบอร์ด ขนาด 3mm
• ขนาด (L x W x H): 57x55x25mm



4 Channel 5V DC  Relay Module Solid State High Level SSR AVR DSP





5V  solid state relays 240V 2A, output with resistive fuse 240V 2A.

Input power supply: 5V DC (160MA)

Input control signal voltage:

(0-2.5V low state relay OFF)

(3.3-5V state high relay ON)

Blue KF301 terminal connection control line is more convenient.

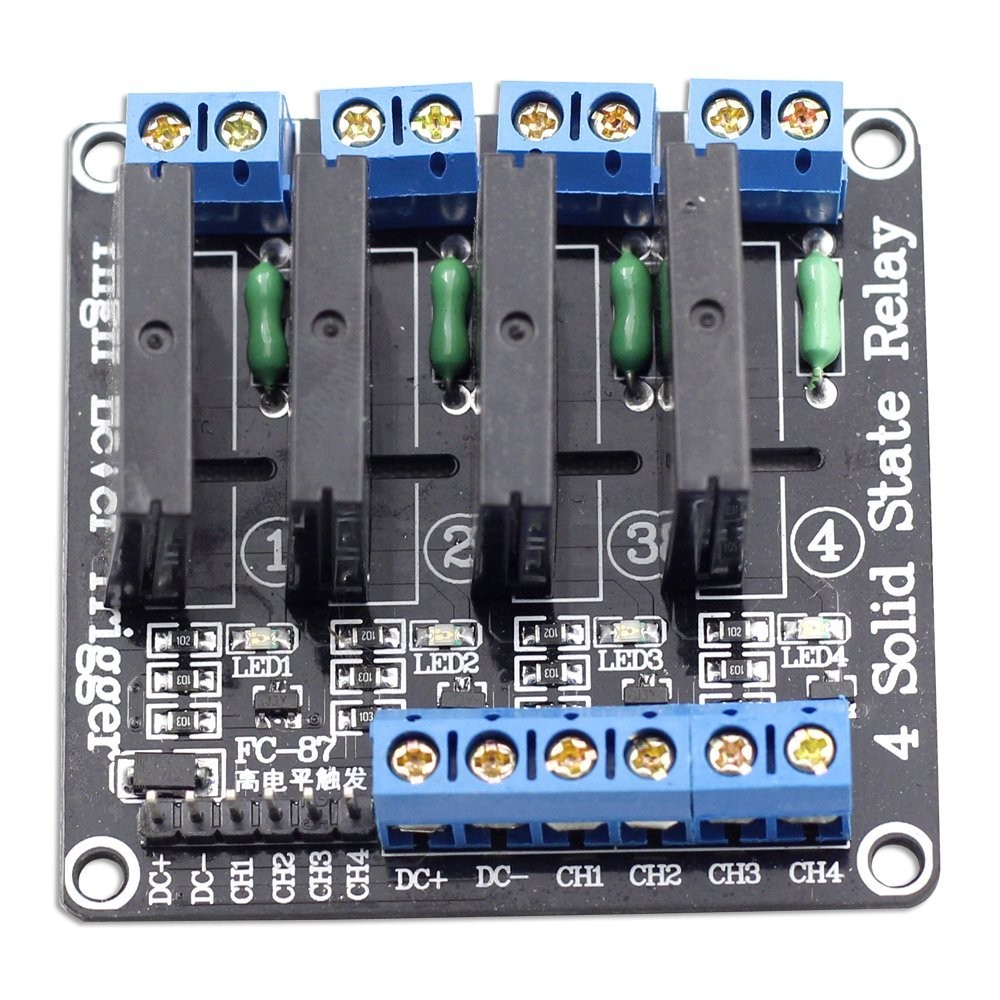

DC +: positive power supply (by relay voltage power supply)

DC-: connect power negative

CH: Relay Module signal triggering end (high level trigger effective)



Note: Power must be DC voltage and need to be consistent with the voltage relay
