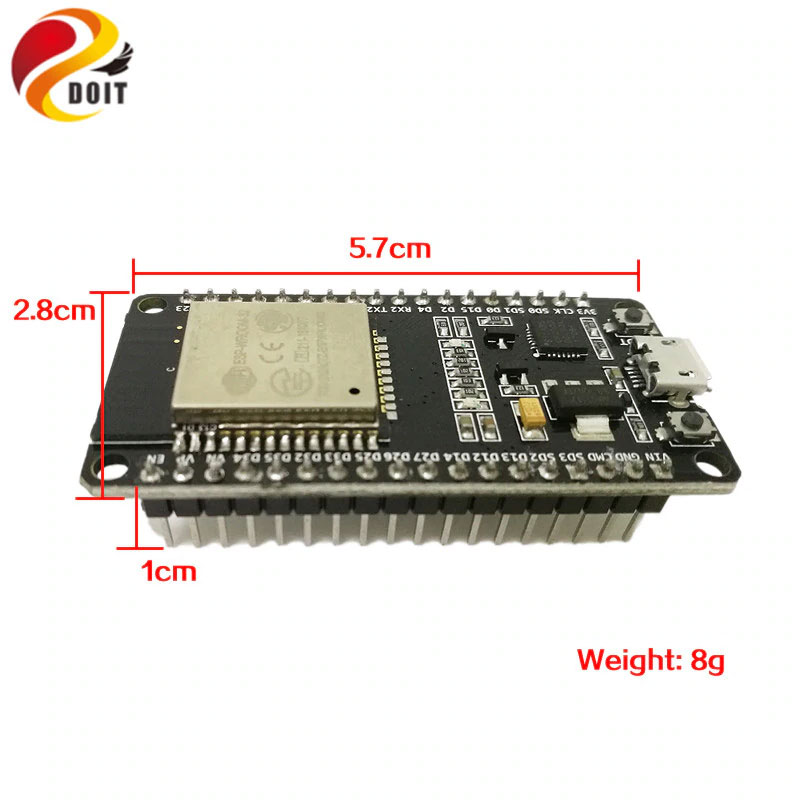

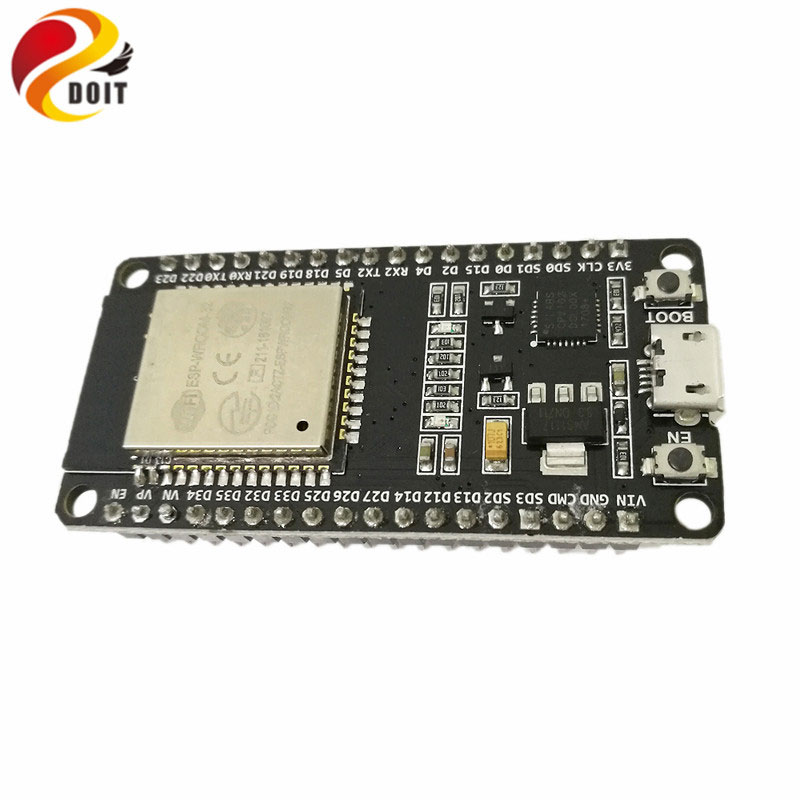

DOIT ESP32 DevKit V1 Development Board WiFi + Bluetooth



DOIT ESP32 DevKit V1 Development Board  พัฒนาโดยบริษัท DOIT มีขาต่อใช้งานทั้งหมด 30 ขา  เรียงขาแบบเดียวกับบอร์ด ESP32 DevKit V1 โมดูล Wifi ESP-32 รุ่น ESP-WROOM-32 โมดูล Wifi + Bluetooth 4.2 + Touch/Temp Sensorทำงานแบบ Dual Core ที่ความเร็ว 160Mhz มี SRAM 512K หน่วยความจำ Flash สำหรับอัพโหลดโปรแกรมขนาด 16M มีขา GPIO 30 ขา ความละเอียดในการอ่านค่า ADC 12Bit  สามารถเขียนโปรแกรม ผ่าน Arduino IDE เหมือนเขียน Arduino ได้



เปรียบเทียบ ระหว่าง ESP8266 และ ESP-32





โมดูลรวม USB TTL และ ESP-32 ไว้ในตัวแล้วคล้ายกับ NodeMCU จึงไม่ต้องบัดกรีหรือต่อวงจรเพิ่ม ติดตั้งบอร์ดใน Arduino IDE แล้วเสียบสาย USB โปรแกรมได้เลย และใช้ชิปไอซีแปลง USB เป็น UART เบอร์ CP2102 จาก Silicon Labs สามารถเข้าโหมดอัพโหลดโปรแกรมแบบอัตโนมัติโดยใช้วงจรแบบ nodemcu มีรอม 4MB (หรือ 32Mbit) ที่ขา VIN ใช้ไอซีเรกกูเลเตอร์แบบ LDO เบอร์ AMS1117-3.3 รองรับแรงดันไฟฟ้าอินพุต 7-12V จ่ายกระแสได้สูงสุด 700mA และใช้พลังงานไฟฟ้าและสื่อสารผ่านพอร์ต MicroUSB ได้

• ESP32 ทำงานแบบ Dual Core มี โปรเซสเซอร์ 2 ตัวทำงานได้พร้อมกัน
• มี Wi-Fi และ Bluetooth 4.2
• ทำงานแบบ 32 บิต
• ความถี่ Clock ความเร็วสูงสุดถึง 240 Mhz
• หน่วยความจำ RAM 512 kB
• มีขาทั้งหมด 30 ขา ข้างละ 15 ขา
• มีความสามารถอีกหลายหลาย เช่น Capacitive Touch , Hall Sensor, ADCs , DAC , UART , SPI ,I2C และอื่น ๆ

• Microcontroller: Tensilica 32-bit Single-/Dual-core CPU Xtensa LX6
• Operating Voltage: 3.3V
• Input Voltage: 7-12V
• Digital I/O Pins (DIO): 25
• Analog Input Pins (ADC): 6
• Analog Outputs Pins (DAC): 2
• UARTs: 3
• SPIs: 2
• I2Cs: 3
• Flash Memory: 4 MB
• SRAM: 520 KB
• Clock Speed: 240 Mhz
• Wi-Fi: IEEE 802.11 b/g/n/e/i:

• Integrated TR switch, balun, LNA, power amplifier and matching network
• WEP or WPA/WPA2 authentication, or open networks

ESP32 Peripherals Features

• 18 Analog-to-Digital Converter (ADC) channels
• 10 Capacitive sensing GPIOs
• 3 UART interfaces
• 3 SPI interfaces
• 2 I2C interfaces
• 16 PWM output channels
• 2 Digital-to-Analog Converters (DAC)
• 2 I2S interfaces

GPIO Pins

ESP32 Wroom32 DevKit has total 25 GPIOs out of that few pins are Input only Pins,

Input Only Pins

• GPIO 34
• GPIO 35
• GPIO 36
• GPIO 39

Not all pins have input pullup, you need external pullup on these pins when using as input pullup.

Pins with internal pull up INPUT_PULLUP

• GPIO14
• GPIO16
• GPIO17
• GPIO18
• GPIO19
• GPIO21
• GPIO22
• GPIO23

Pins without internal pull up

• GPIO13
• GPIO25
• GPIO26
• GPIO27
• GPIO32
• GPIO33

In arduino to use these pins you can simply use common commands
