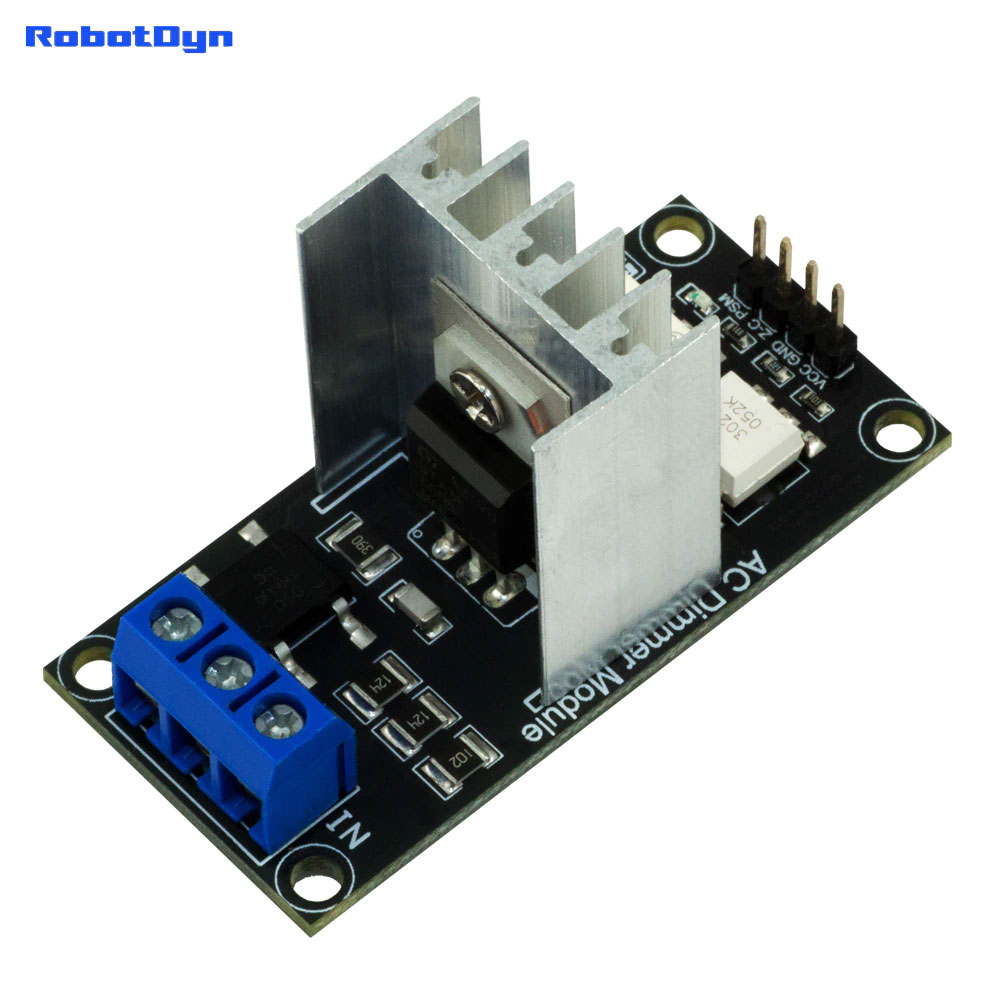

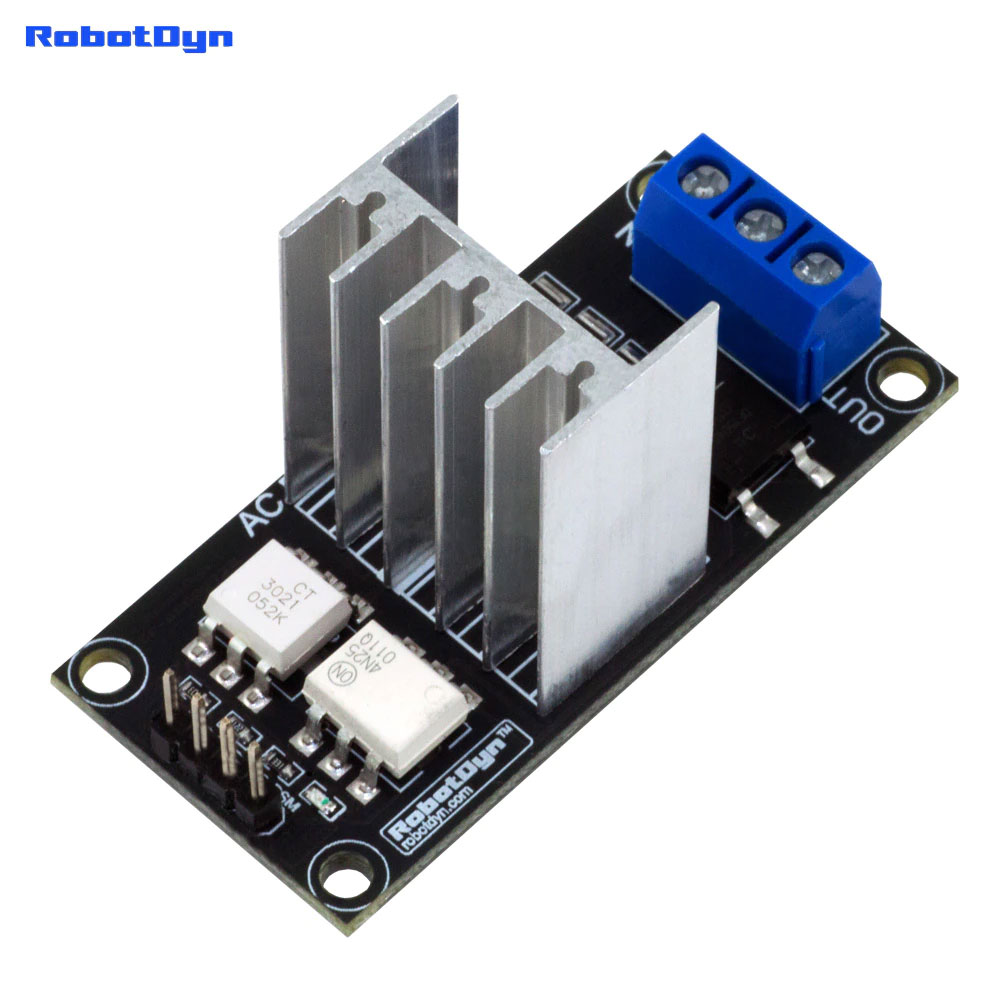

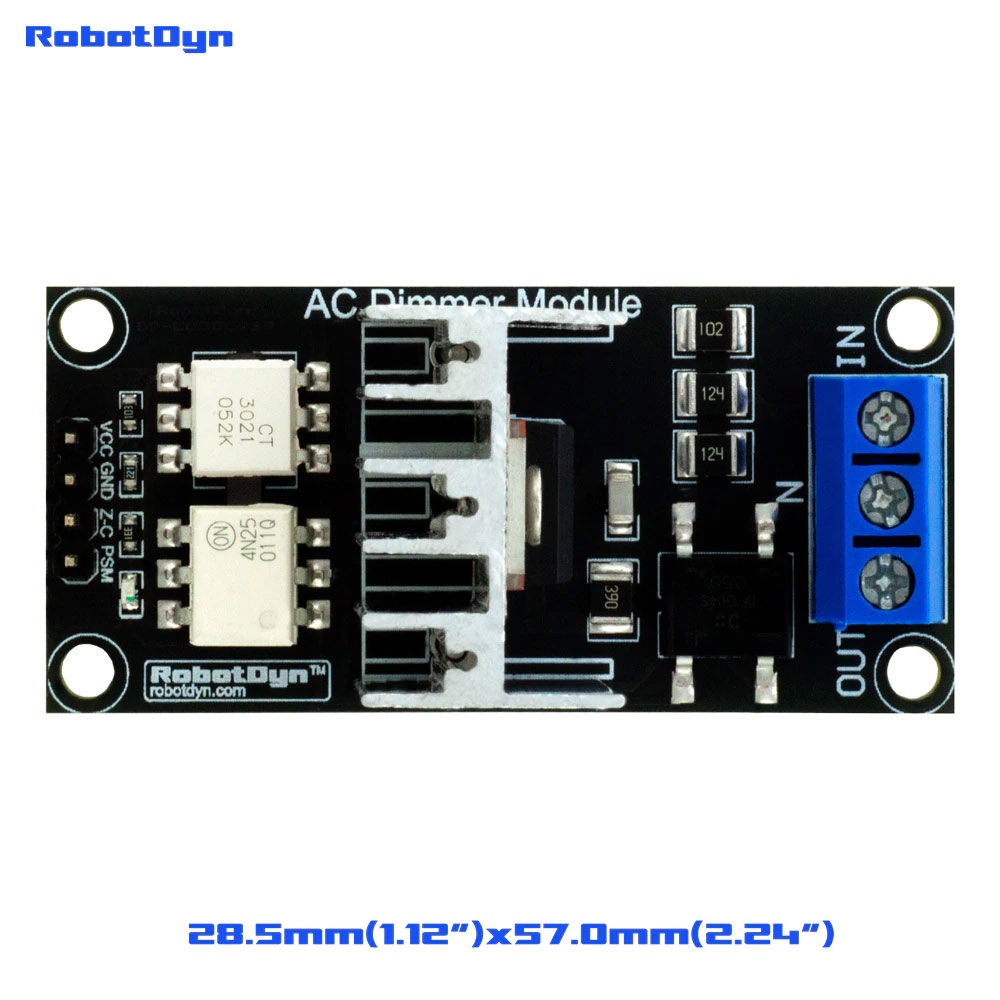

1 Channel AC Light Lamp Dimmer Module

โมดูลหรี่ไฟ AC Dimmer Module สำหรับ Arduino

AC Light lamp dimming LED lamp and motor Dimmer Module, 1 Channel, 3.3V/5V logic, AC 50/60hz, 220V/110V

AC Dimmer ได้รับการออกแบบมาเพื่อควบคุมแรงดันไฟฟ้ากระแสสลับ 220V/110V ซึ่งสามารถจ่ายกระแสได้สูงถึง 5A - 10A (TRIAC BTA16 สามารถจ่ายกระแสได้สูงถึง 600V / 16A แต่ไม่แนะนำ) ส่วนใหญ่จะใช้ การเปิด / ปิดไฟ หรี่ไฟ เช่น โคมไฟ , พัดลม, ปั๊ม, เครื่องฟอกอากาศ เป็นต้น

ระดับตรรกะนั้นทนทานต่อ 5V และ 3.3V ดังนั้น จึงสามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ด้วยตรรกะระดับ 5V และ 3.3V ได้

ใน Arduino ตัวหรี่จะถูกควบคุมด้วยไลบรารี RBDdimmer.h ซึ่งใช้การอินเตอร์รัปต์ภายนอกและการขัดจังหวะเวลาประมวลผล ช่วยลดความยุ่งยากในการเขียนโค้ดและให้เวลาประมวลผลมากขึ้น




ดาวน์โหลดไลบรารี


https://github.com/RobotDynOfficial/RBDDimmer

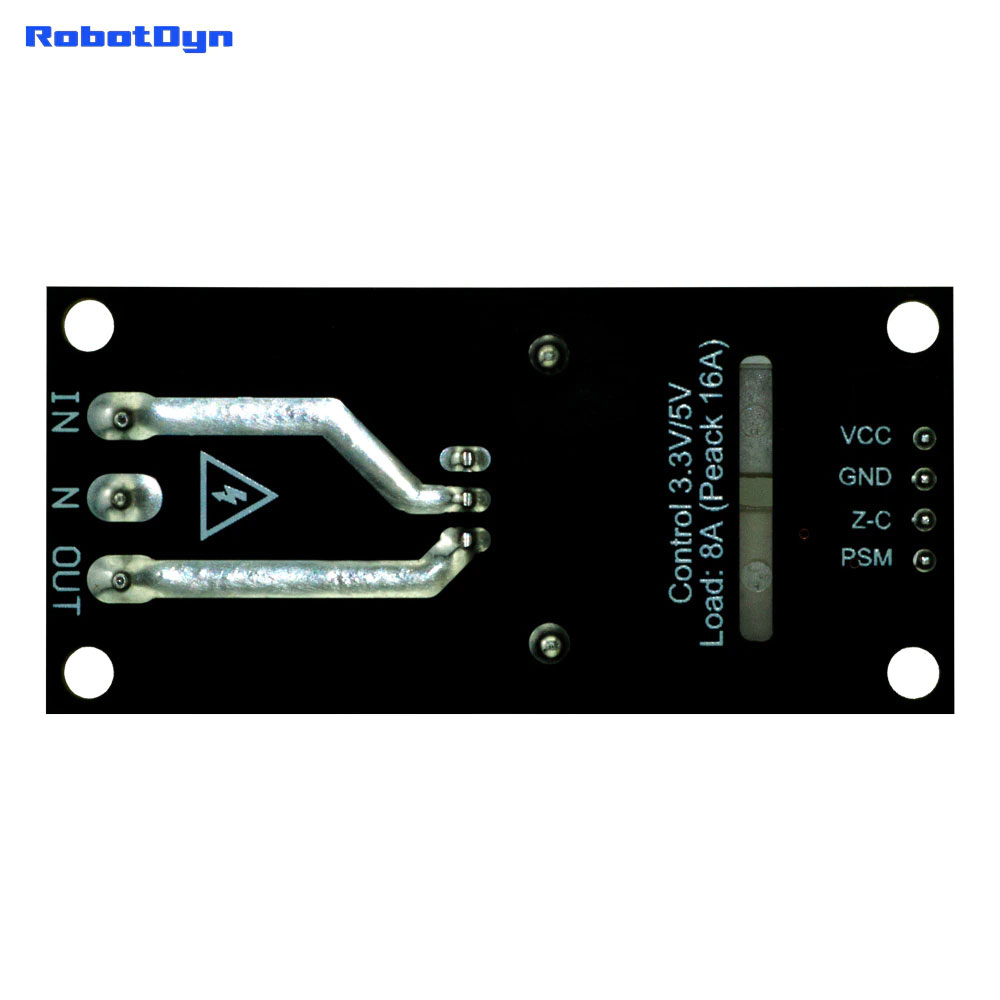

การควบคุมจาก Arduino ผ่านพินดิจิตอลสองตัว คือ 1. First (Zero) เพื่อควบคุมการส่งผ่าน Phase Null ของ AC ซึ่งใช้ในการเริ่มต้นสัญญาณขัดจังหวะ 2. (DIM / PSM) เพื่อควบคุมการหรี่ไฟ

และ Zero ต้องการการเชื่อมต่อกับขาไมโครคอนโทรลเลอร์ที่กำหนด (ซึ่งแตกต่างกันไปขึ้นอยู่กับรุ่นของ Uno, Nano, Leonardo, Mega) เนื่องจาก interrupts ของไมโครคอนโทรลเลอร์ที่แตกต่างกัน

ตัวอย่างโปรเจค

•  มินิโปรเจค Arduino เปิดปิดไฟ 220V และ หรี่ไฟบ้านด้วยเสียง
