Product Description: 3 Channel CTRT5000 Track Sensor Infrared Line Module For Arduino AVR Robot

 Description

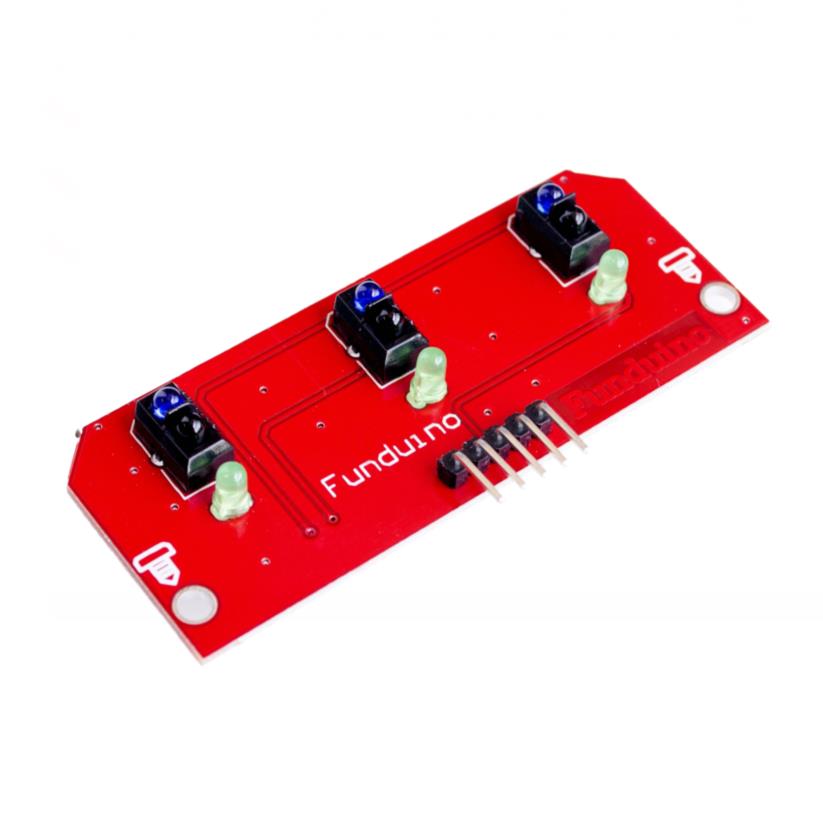

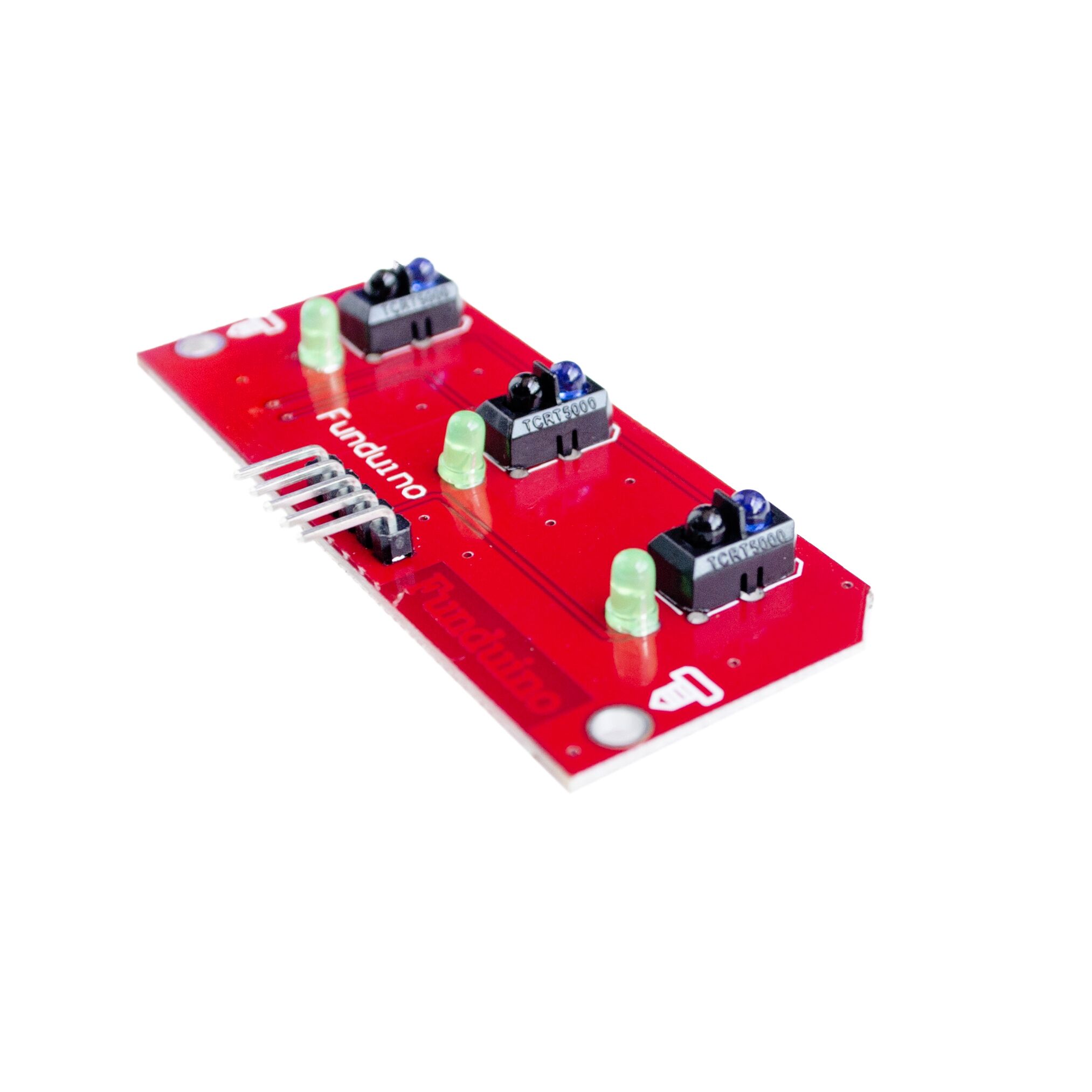

Want to make a line following robot? Not a big deal now with this highly efficient 3 way Line Tracking Module. It has 3 TCRT5000 Infrared Line Tracking sensors with on-board comparator, LED indicators and other signal conditioning components. And yes it is Arduino compatible!

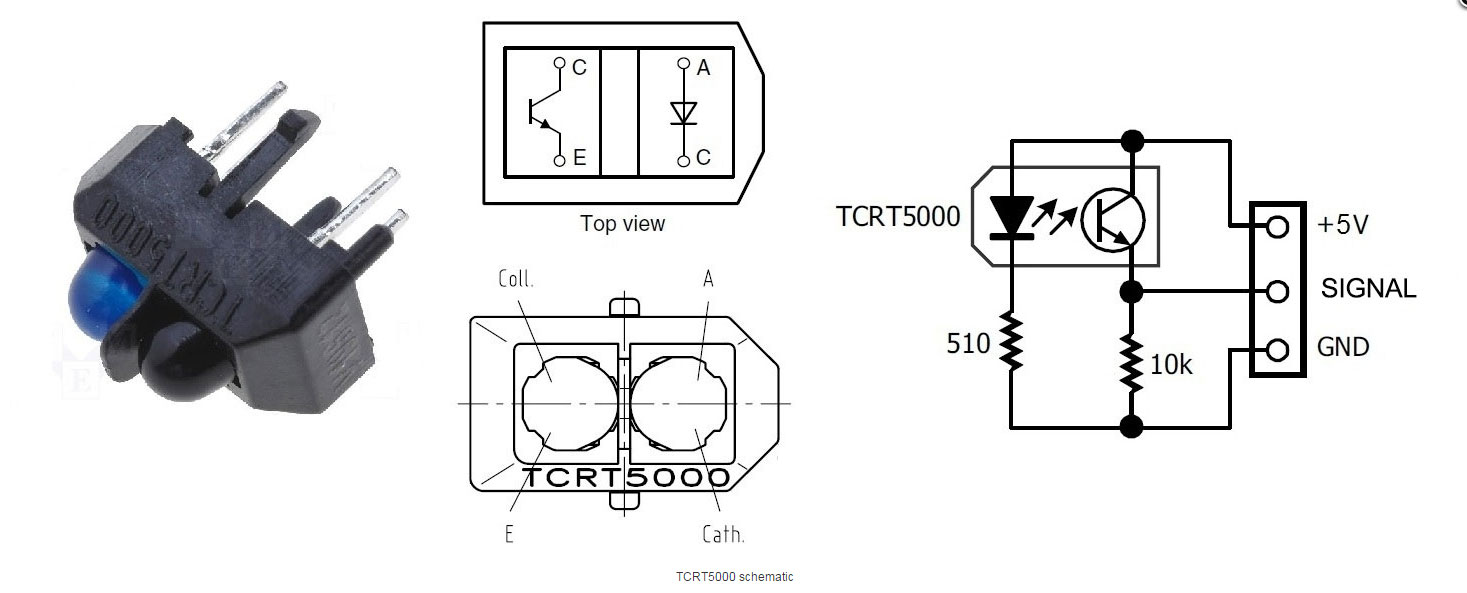

This module uses Infrared to detect the line so it has anti-interference ability, visible light will not interfere its operation. The TCRT5000 is a reflective sensor which include an infrared emitter and phototransistor in a leaded package which blocks visible light. It has indicator LEDs on it, when tracing sensor senses a key signal, LED lights, otherwise off.



Specificaions:



  • High sensitivity
  • Stable performance
  • Operating voltage 5V
  • Output low black line, a white line output high
  • Exquisite workmanship, with indicator
  • With fixed bolt hole for easy installation

1,3 road tracking sensors, the robot making necessary

2, the use of infrared light detection, anti-jamming capability, using CTRT5000 sensor, adjustable sensitivity, stable performance

3, the operating voltage 5V, output low white lines

4, exquisite workmanship, with lights, a fixed bolt hole for easy installation



3 เซ็นเซอร์ สำหรับหุ่นยนต์หุ่นยนต์เดินตามเส้น

ใช้อินฟราเรดในการตรวจจับ สามารถ ป้องกันการรบกวน

ใช้ เซ็นเซอร์ CTRT5000 ,ความไวแสงสูง,มีเสถียรภาพในการทำงาน

โมดูลอ่านค่าสะท้อนกลับของแสง ใช้ไฟ 3.3-5V เหมาะสำหรับใช้กับ Arduino ให้เอาต์พุตออกมา 2 แบบคือแบบดิจิตอล เมื่อค่าที่อ่านได้ถึงระดับที่ต้องการก็จะส่งค่า 1 ออกมา ถ้ายังไม่ถึงระดับก็จะส่งค่า 0 ออกมา และอีกแบบคือเอาต์พุตแบบอะนาล็อก อ่านค่าได้เป็นตัวเลข 0-1023 หรือสัญญาณไฟในช่วง 0-5V

สามารถนำไปประยุกต์กับงานได้หลายแบบ เช่น

ใช้เป็นตัวตรวจจับเส้นสีขาวกับสีดำสำหรับรถ smart car



ทำงานแรงดันไฟฟ้า5โวลต์, สีขาวเส้นเอาท์พุทระดับต่ำ

ติดตั้งง่ายได้ง่าย

จำนวน: 1ชิ้น




ตัวอย่างการใช้งาน เอาต์พุตแบบอะนาล็อก

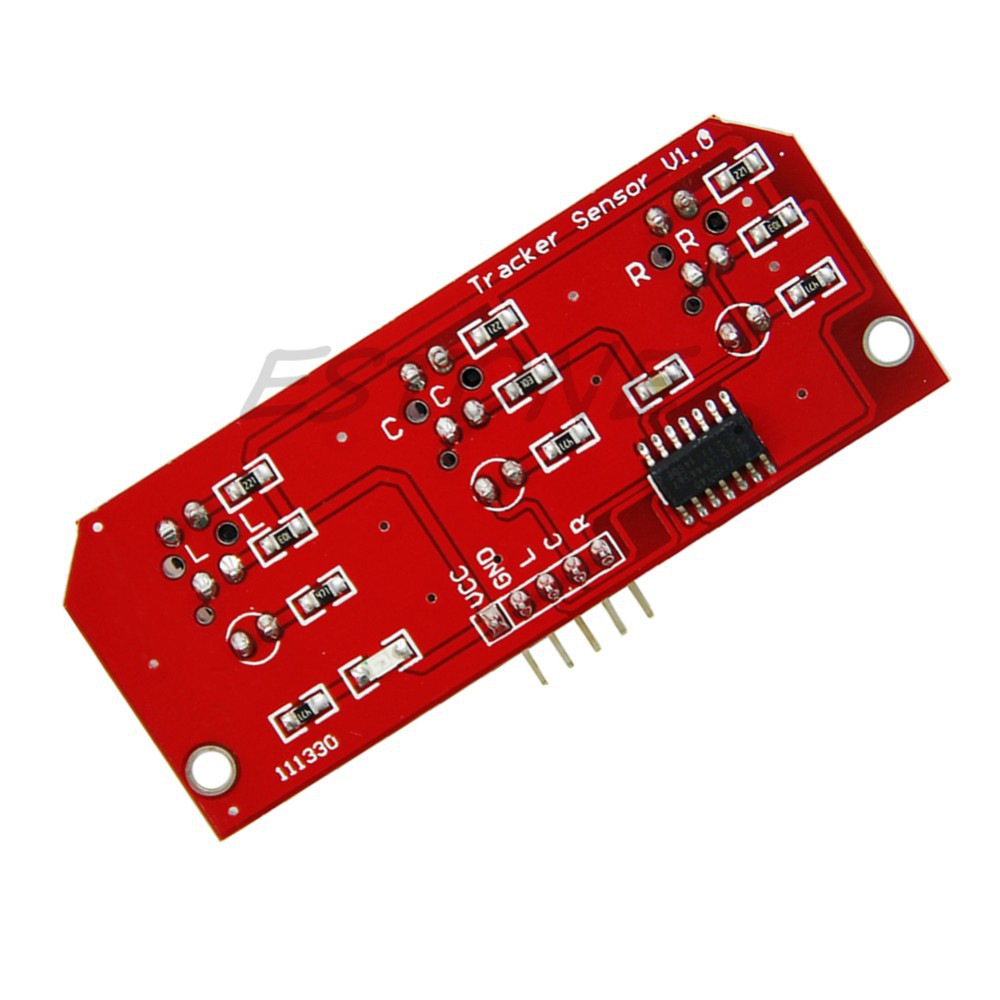

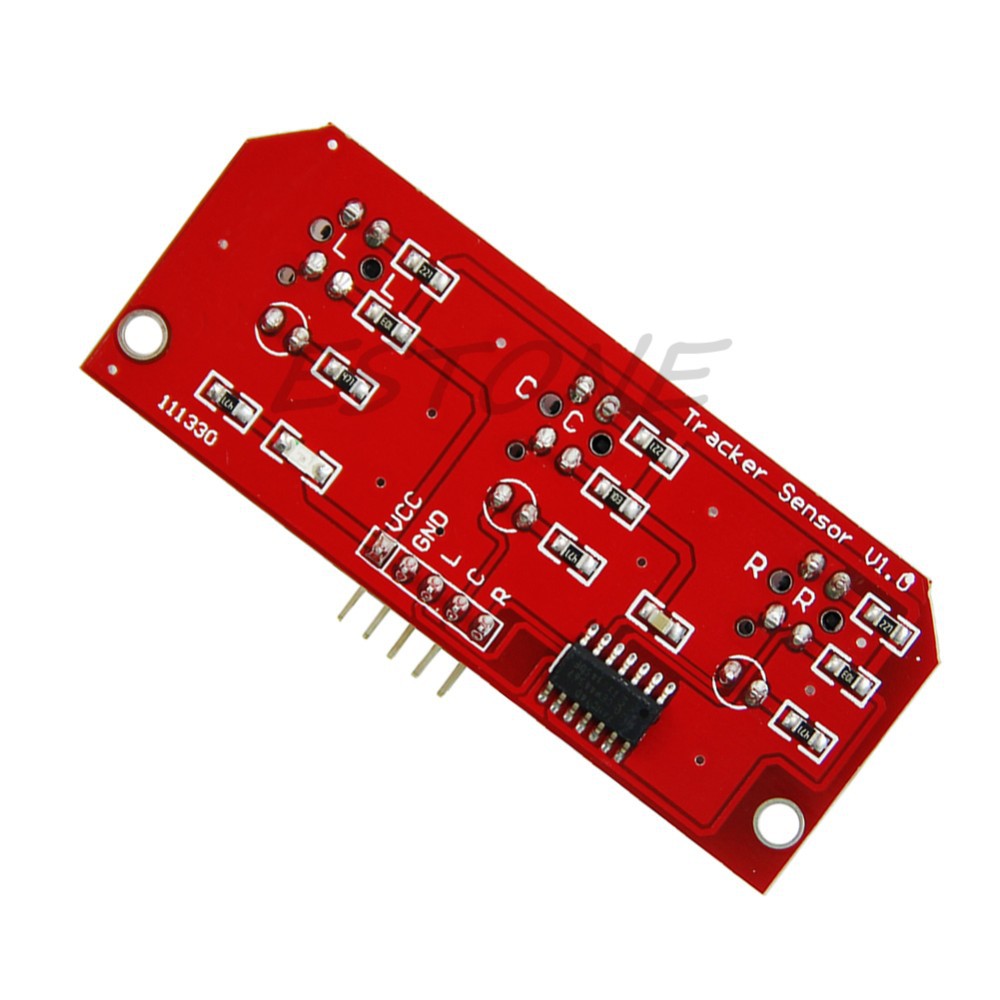

Module -> Arduino



L -> A0

C -> A1

R -> A2

VCC -> 5V

GND -> GND



/*
read analog data from A0-A2 and send to PC via Serial port
*/

int sensor_L , sensor_C , sensor_R ; //optical sensor values
String tmp ;
int ADC_stabilize = 5 ;

void setup ( ) {
   // initialize the serial communication:
   Serial . begin ( 9600 ) ;
}

void loop ( ) {
   //take a snapshot
   sensor_L = analogRead ( A0 ) ;
   delay ( ADC_stabilize ) ; //stabilize
   sensor_L = analogRead ( A0 ) ;
   delay ( ADC_stabilize ) ;

   sensor_C = analogRead ( A1 ) ;
   delay ( ADC_stabilize ) ;
   sensor_C = analogRead ( A1 ) ;
   delay ( ADC_stabilize ) ;

   sensor_R = analogRead ( A2 ) ;
   delay ( ADC_stabilize ) ;
   sensor_R = analogRead ( A2 ) ;
   delay ( ADC_stabilize ) ;

   tmp = "L=" + String ( sensor_L ) + " C=" + String ( sensor_C ) + " R=" + String ( sensor_R ) ;

   // send the value of analog inputs:
   Serial . println ( tmp ) ;

   // wait a bit for next reading
   delay ( 1000 ) ; //1000=1 sec



}


ตัวอย่างการใช้งาน เอาต์พุตแบบดิจิตอล


https://robotsiam.blogspot.com/2016/12/3-channel-ctrt5000.html


ตัวอย่างโปรเจค หุ่นยนต์เดินตามเส้น 4WD 3 เซ็นเซอร์ CTRT5000


https://robotsiam.blogspot.com/2017/01/ctrt5000.html
