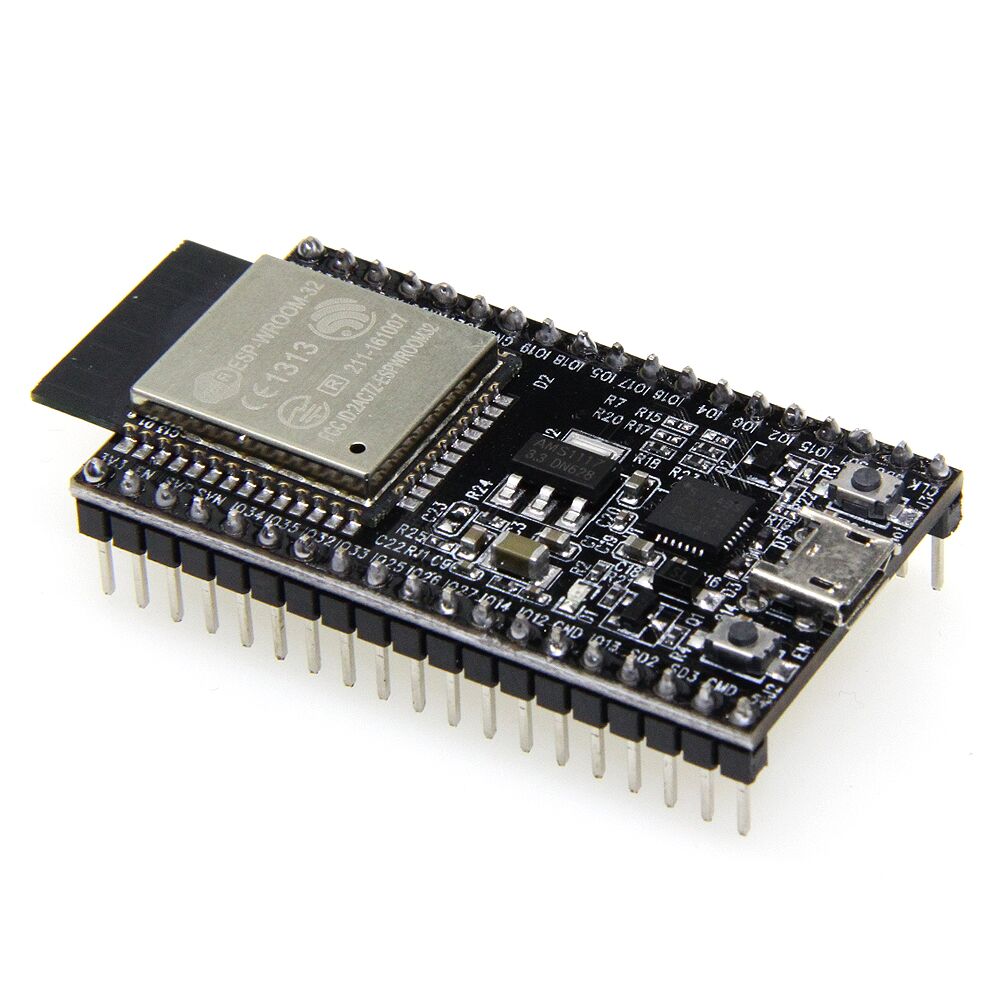

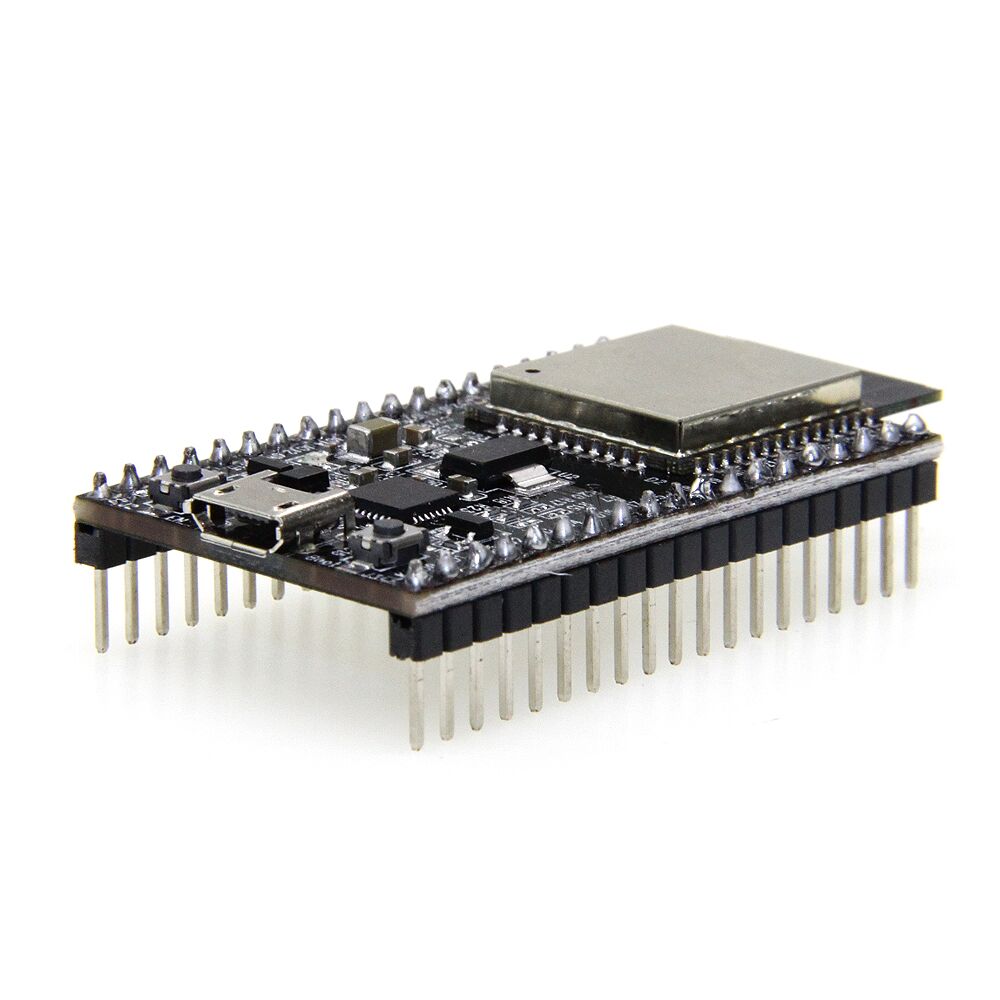

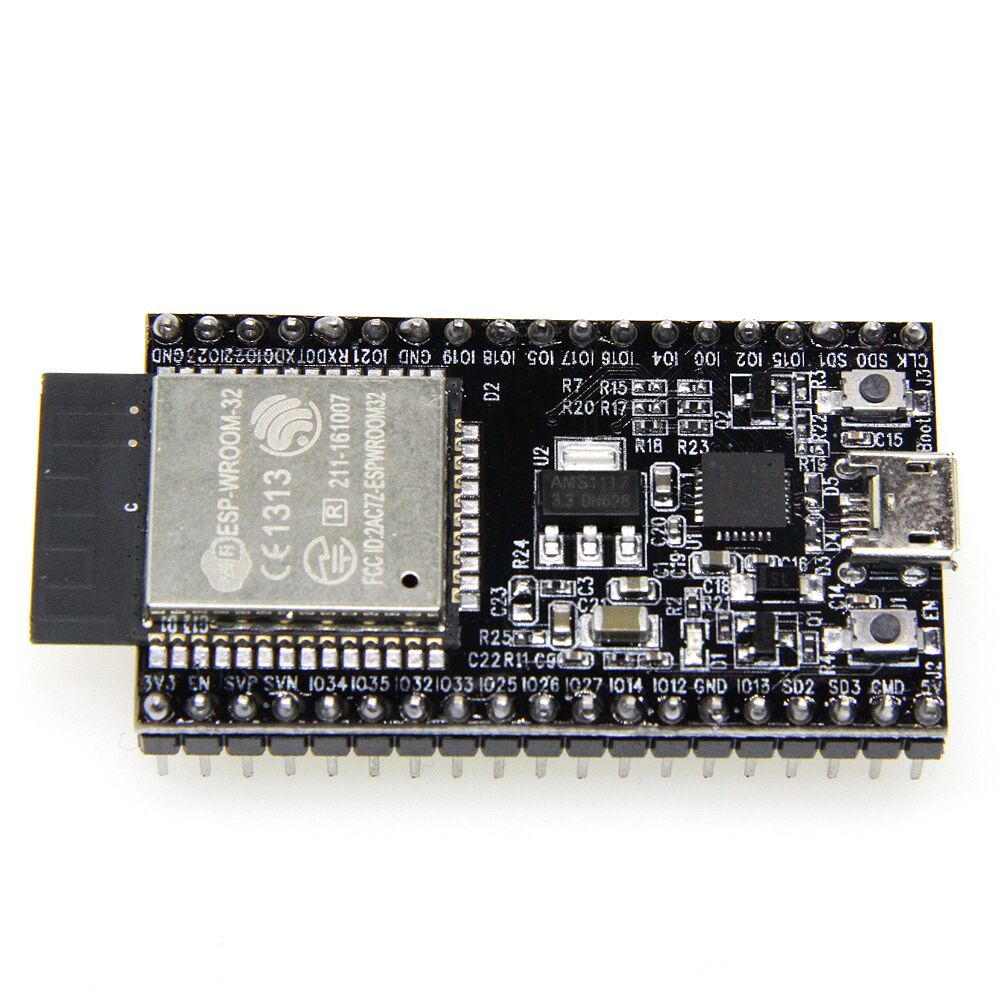

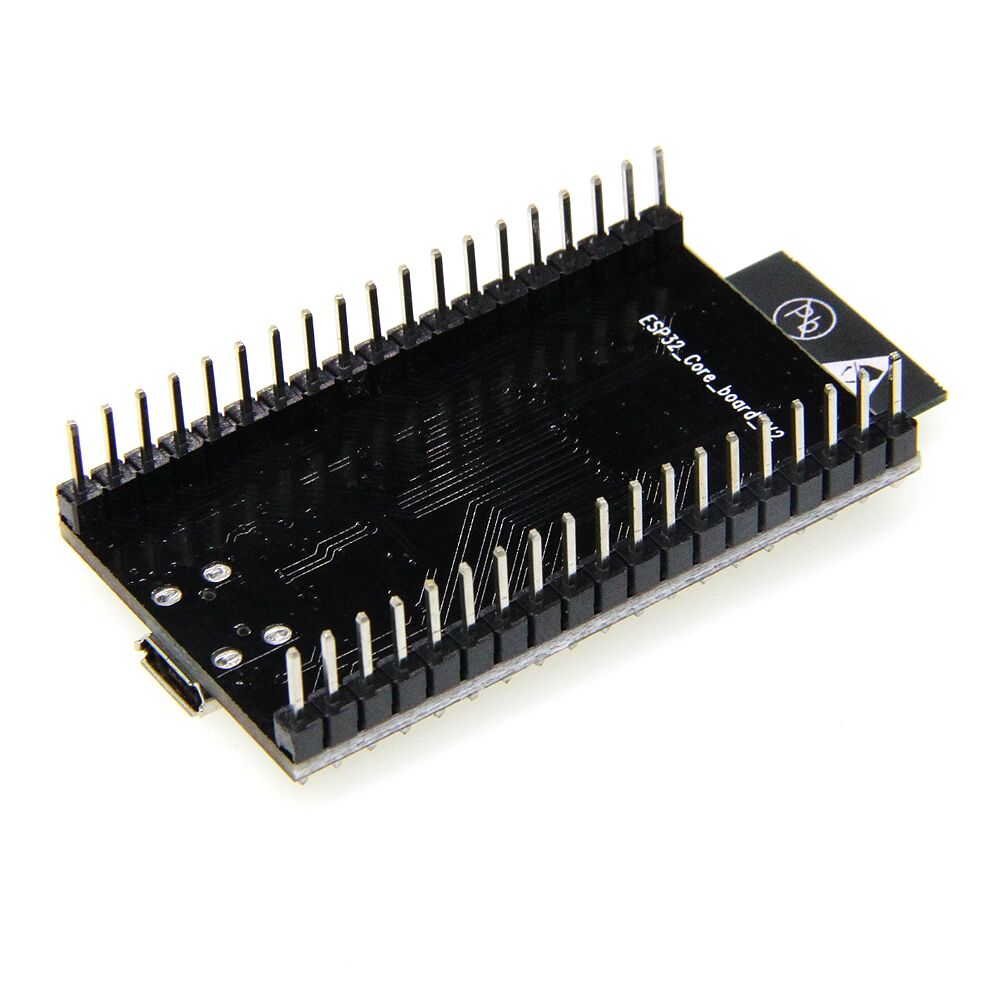

DevKitC V2 ESP32 Development Board WiFi + Bluetooth
รายละเอียดสินค้า
DevKitC ESP32 Development Board WiFi + Bluetooth
## สามารถใช้ DevKitC V4 ESP32 ซึ่งเป็นรุ่นใหม่กว่าทดแทนได้ ##
## สามารถใช้ DevKitC V4 ESP32 ซึ่งเป็นรุ่นใหม่กว่าทดแทนได้ ##
รู้จักกับ ESP32
ESP32 เป็นชิปไมโครคอนโทรลเลอร์ที่มาพร้อม WiFi มาตรฐาน 802.11 b/g/n และบลูทูธเวอร์ชั่น 4.2 เป็นรุ่นต่อยอดความสำเร็จของ ESP8266 โดยในรุ่นนี้ได้ออกมาแก้ไขข้อเสียของ ESP8266 ทั้งหมด โดย CPU ใช้สถาปัตยกรรม Tensilica LX6 จำนวน 2 คอร์ สัญญาณนาฬิกา 240MHz สามารถแยกการทำงานระหว่างโปรแกรมจัดการ WiFi และแอพพลิเคชั่นออกจากกันได้ ทำให้มีสเถียรภาพเพิ่มขึ้นมาก มีแรม 520KB มาในตัว นอกจากนี้ยังมี GPIO เพิ่มขึ้นมาก และมีช่อง ADC เพิ่มขึ้นเป็น 12 ช่อง จากเดิม ESP8266 มีเพียงช่องเดียว ใช้แรงดันไฟฟ้า 3.3V ในโหมด Sleep ใช้กระแสไฟฟ้าเพียง 2.5uA
ESP-WROOM-32 โมดูล ประกอบด้วย Wifi + Bluetooth 4.2 + Touch/Temp Sensor ทำงานแบบ Dual Core ที่ความเร็ว 160Mhz มี SRAM 512K หน่วยความจำ Flash สำหรับอัพโหลดโปรแกรมขนาด 16M ความละเอียดในการอ่านค่า ADC 12Bit สามารถเขียนโปรแกรม ผ่าน Arduino IDE เหมือน Arduino ได้ และรองรับไลบารี่ส่วนใหญ่ของ Arduino
บอร์ดพัฒนา DevKitC V2 ESP32 ที่ผลิตโดยบริษัท Espressif ที่เป็นผู้ผลิตชิปไอซี ESP32 (ผู้ผลิตไอซี ผลิตโมดูล และผลิตบอร์ดพัฒนาเอง) เป็นบอร์ดพัฒนา ESP32 บอร์ดแรก ทำให้ตำแหน่งขาต่าง ๆ ของ ESP32-DevKitC ถูกใช้เป็นมาตรฐาน บอร์ดพัฒนา ESP32 ส่วนใหญ่จะมีขนาด และมีตำแหน่งขาเท่าบอร์ด ESP32-DevKitC

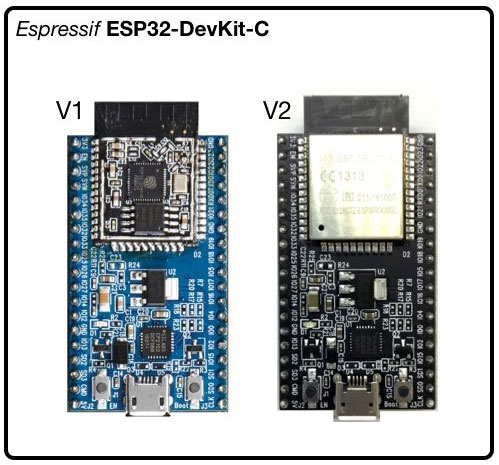

V1 - บอร์ดสีฟ้า เป็นรุ่นแรก
V2 - เปลี่ยนสีของแผ่นวงจรพิมพ์เป็นสีดำ
บอร์ด ESP32-DevKitC ใช้โมดูลรุ่น ESP-WROOM-32 ที่บริษัท Espressif เป็นผู้ผลิตขึ้นเอง และใช้ชิปไอซีแปลง USB เป็น UART เบอร์ CP2102 จาก Silicon Labs สามารถเข้าโหมดอัพโหลดโปรแกรมแบบอัตโนมัติโดยใช้วงจรแบบ nodemcu มีรอม 4MB (หรือ 32Mbit) ที่ขา 5V ใช้ไอซีเรกกูเลเตอร์แบบ LDO เบอร์ AMS1117-3.3 รองรับแรงดันไฟฟ้าอินพุต 7-12V จ่ายกระแสได้สูงสุด 700mA และใช้พลังงานไฟฟ้าและสื่อสารผ่านพอร์ต MicroUSB ได้ มีขาต่อใช้งานทั้งหมด 38 ขา เรียงขาแบบเดียวกับบนโมดูล ESP-WROOM-32 เมื่อนำไปเสียบลงโฟโต้บอร์ด จะเหลือช่องให้ใช้งานเพียงด้านเดียว 1 ช่อง
การใช้งานขาต่างๆ ของ DevKitC ESP32
มีขา GPIO ทั้งหมด 32 ขา รองรับ ADC จำนวน 12 ขา DAC จำนวน 2 ขา UART จำนวน 3 ช่อง SPI จำนวน 3 ช่อง I2C และ I2S อย่างละ 2 ช่อง
Device Summary
- Microcontroller: Tensilica 32-bit Single-/Dual-core CPU Xtensa LX6
- Operating Voltage: 3.3V
- Input Voltage: 7-12V
- Digital I/O Pins (DIO): 28
- Analog Input Pins (ADC): 8
- Analog Outputs Pins (DAC): 2
- UARTs: 3
- SPIs: 2
- I2Cs: 3
- Flash Memory: 4 MB
- SRAM: 520 KB
- Clock Speed: 240 Mhz
- Wi-Fi: IEEE 802.11 b/g/n/e/i:
- Integrated TR switch, balun, LNA, power amplifier and matching network
- WEP or WPA/WPA2 authentication, or open networks
Power
Power to the Esp32 DevKitC is supplied via the on-board USB Micro B connector or directly via the “VIN” pin. The power source is selected automatically.
The device can operate on an external supply of 6 to 20 volts. If using more than 12V, the voltage regulator may overheat and damage the device. The recommended range is 7 to 12 volts.
ข้อมูลเพิ่มเติม
แนะนำใช้ร่วมกับ
การติดตั้ง แพลตฟอร์ม ESP32
ตัวอย่างโปรเจค
ESP32 #1: รู้จัก ไมโครคอนโทรลเลอร์ ESP32
ESP32 #2: การติดตั้ง Arduino core for ESP32 WiFi chip
ESP32 #3: โปรแกรมแรก Hello World กับ DevKitC ESP32
ESP32 #4: ประกอบหุ่นยนต์ DevKitC ESP32
ESP32 #5: GPIO และ ทดสอบการเคลื่อนที่ของหุ่นยนต์
ESP32 #6: หุ่นยนต์ควบคุมด้วยเว็บบราวเซอร์ DevKitC ESP32
