WeMos D1 R2 V2.1.0 WiFi UNO Based ESP8266

WeMos D1 R2 V2.1.0 WiFi UNO Based ESP8266

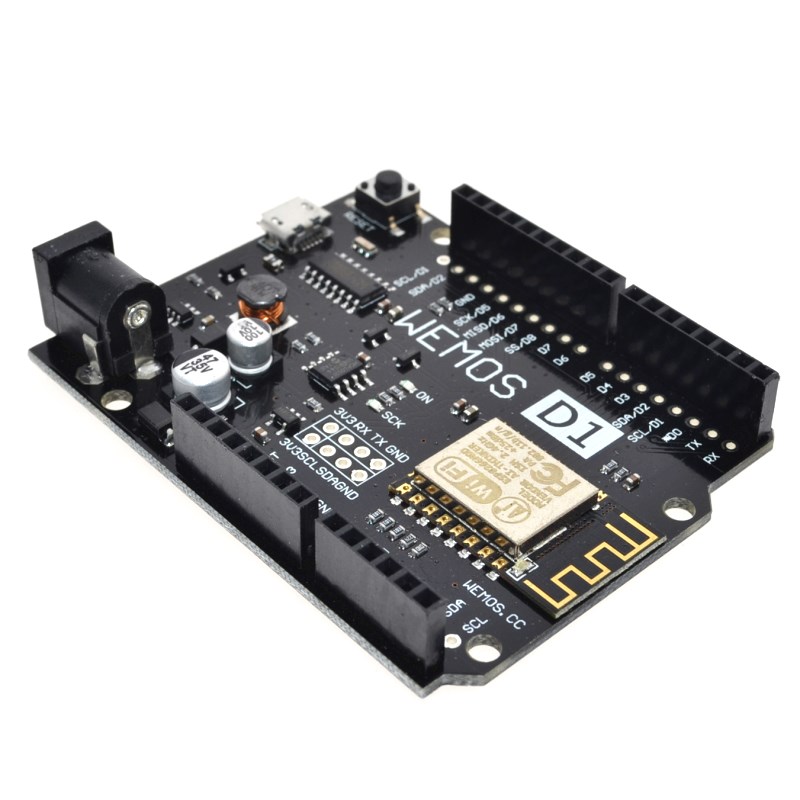

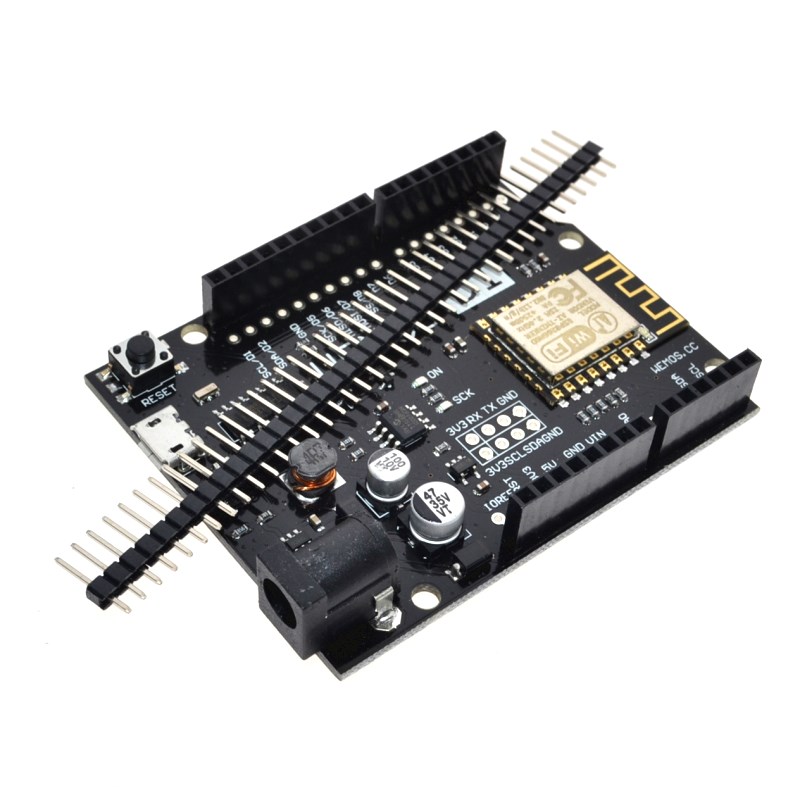

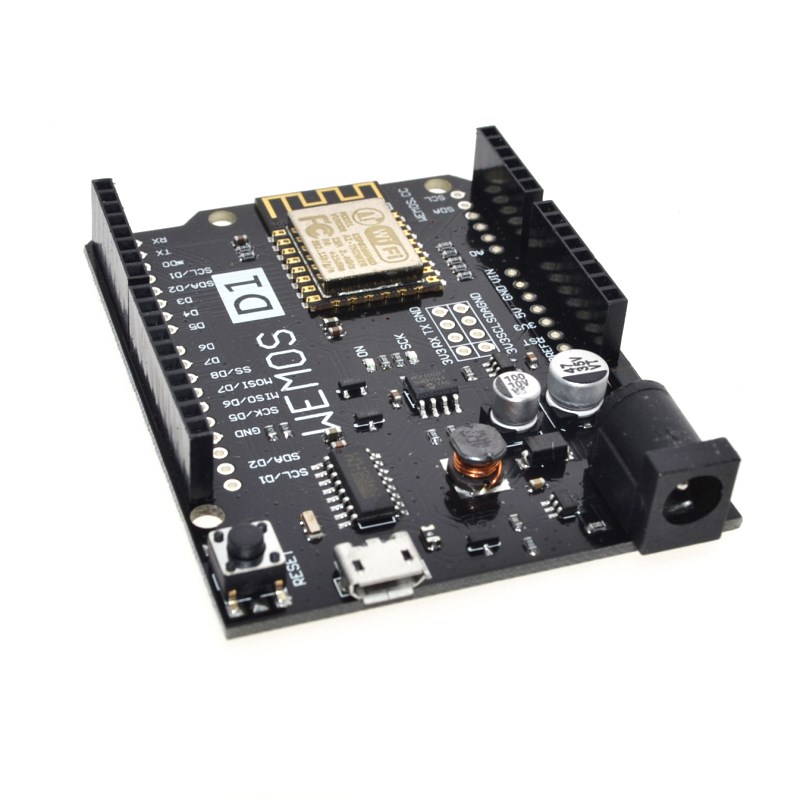

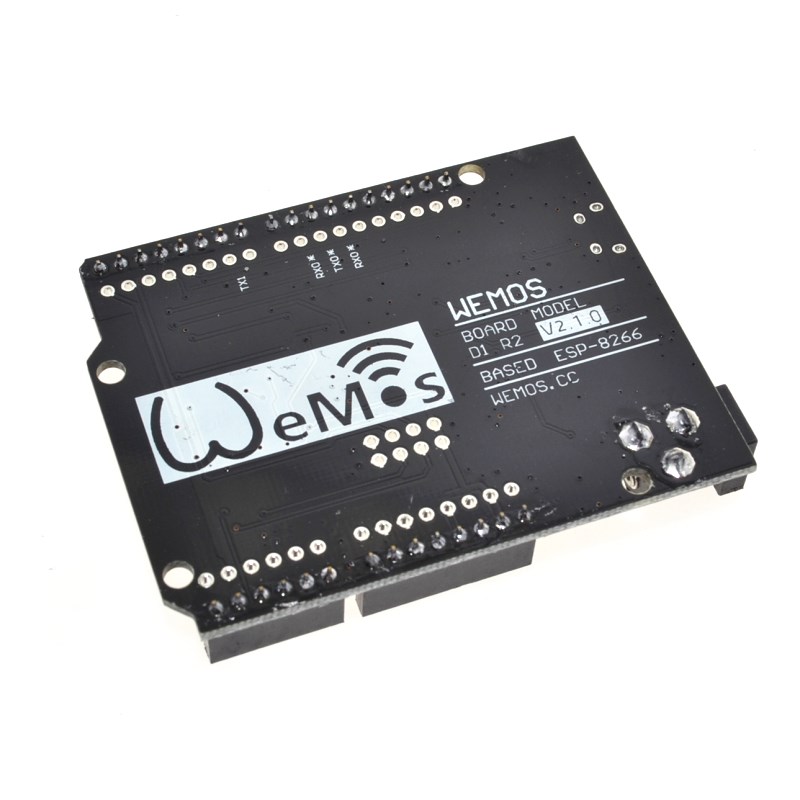

WeMos D1เป็นบอร์ด ESP8266 ESP-8266EX ที่เพิ่มส่วนของ USB Serial สำหรับติดต่อ USB เพิ่มภาคจ่ายไฟเรกูเลต และขยายขาให้ต่อทดลองได้ง่ายเหมือน Arduino Uno

บอร์ด ESP8266 Wemos D1 R2 เป็น ESP8266 Friendly board รุ่นที่อัพเกรดจาก Wemos D1 ออกแบบให้มีขนาดและขาใช้งานคล้ายบอร์ด Arduino Uno โดยใช้ ESP8266 รุ่น ESP-12S ชิฟ USB TTL CH340 มีขาขยายให้ทดลองเพิ่ม สามารถเขียนโปรแกรมด้วย Arduino IDE คล้ายกับเขียน Arduino จึงทดลองและใช้งานได้ง่ายเหมือนบอร์ด Arduino

- ใช้ไมโครคอนโทรลเลอร์เบอร์: ESP-8266EX

- จำนวนอินพุตเอาต์พุต (I/O pins): 11

- อินพุตอานาลอกจำนวน 1 ช่อง (รับแรงดันสูงสุด: 3.2 Vdc)

- ความเร็วสัญญาณนาฬิกา: 80MHz/160MHz

- หน่วยความจำแบบแฟลช (Flash memory): 4M Bytes

- แรงดันไฟเลี้ยงที่จ่ายให้บอร์ด  9-24 Vdc

What's new about V2.1.0

Use BRT (Bias Resistor Transistor), easier into flash mode.

 Optimize the circuit, the system is more stable.

About D1 R2

• based on the ESP-8266EX.
• Arduino Compatible, you can use it on Arduino IDE.
• NodeMcu Compatible
• 11 Digital I/O pins
• 1 Analog Input pin
• OTA -- Wireless Upload(Program)
• On board switching power supply -- Max 24V input, 5V 1A output

Description:

• WeMos D1 R2 V2.1.0 WiFi Uno Based ESP8266 For Arduino Nodemcu Compatible

Features:

• 11 digital input/output pins, all pins have interrupt/pwm/I2C/one-wire supported(except for D0)
• 1 analog input(3.2V max input)
• Micro USB connection
• Power jack, 9-24V power input.
• Compatible with Arduino
• Compatible with nodemcu

Technical specs

• Microcontroller ESP-8266EX
• Operating Voltage 3.3V
• Digital I/O Pins 11
• Analog Input Pins 1(Max input: 3.2V)
• Clock Speed 80MHz/160MHz
• Flash 4M bytes
• Length 68.6mm
• Width 53.4mm
• Weight 25g



Pin:

in Function ESP-8266 Pin

TX TXD TXD

RX RXD RXD

A0 Analog input, max 3.3V input A0

D0 IO GPIO16

D1 IO, SCL GPIO5

D2 IO, SDA GPIO4

D3 IO, 10k Pull-up GPIO0

D4 IO, 10k Pull-up, BUILTIN_LED GPIO2

D5 IO, SCK GPIO14

D6 IO, MISO GPIO12

D7 IO, MOSI GPIO13

D8 IO, 10k Pull-down, SS GPIO15

G Ground GND

5V 5V -

3V3 3.3V 3.3V

RST Reset RST
