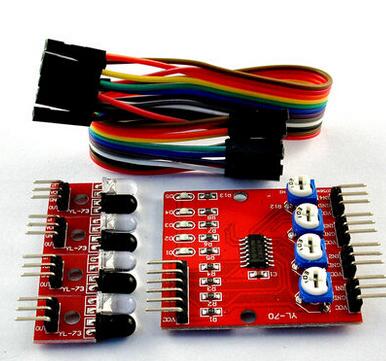

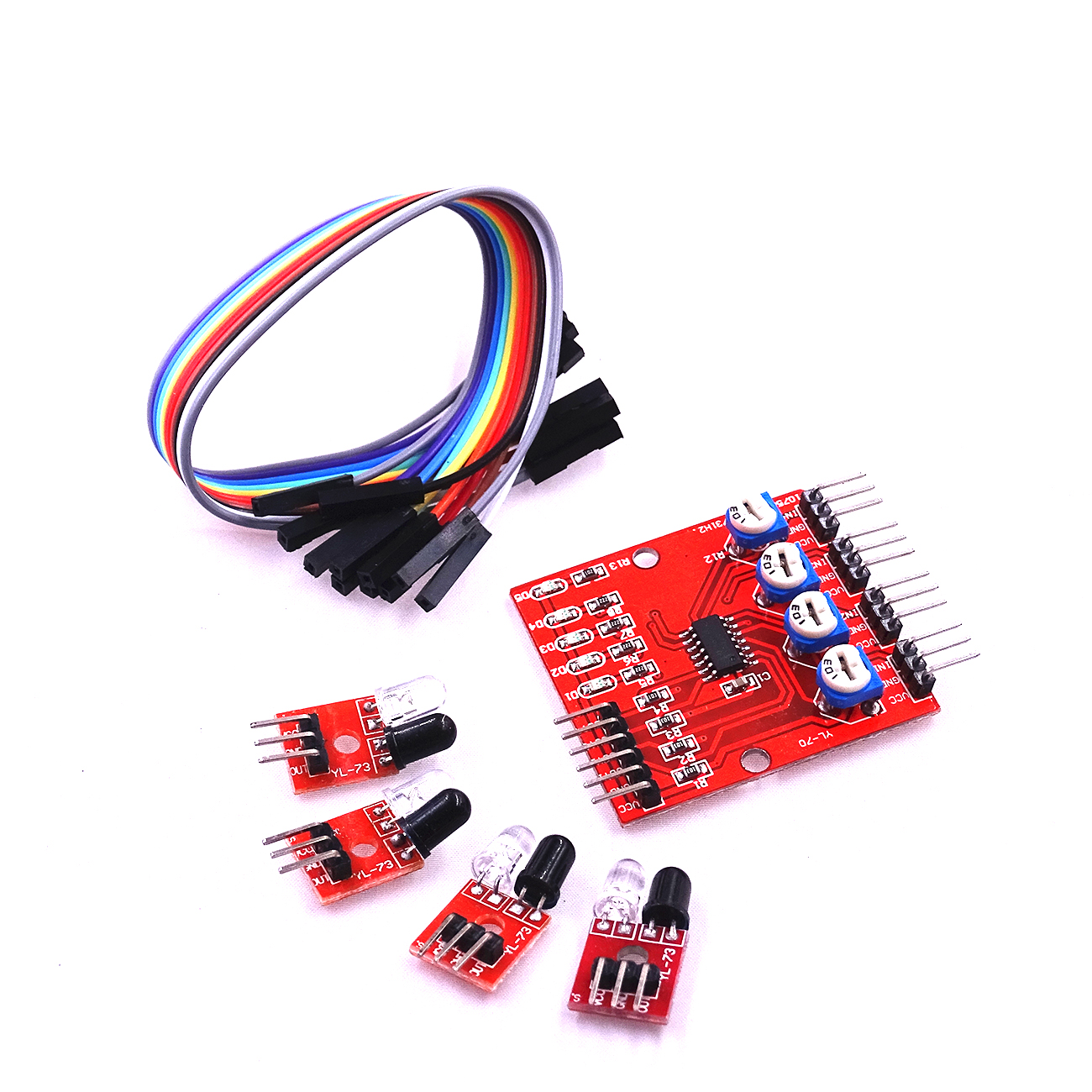

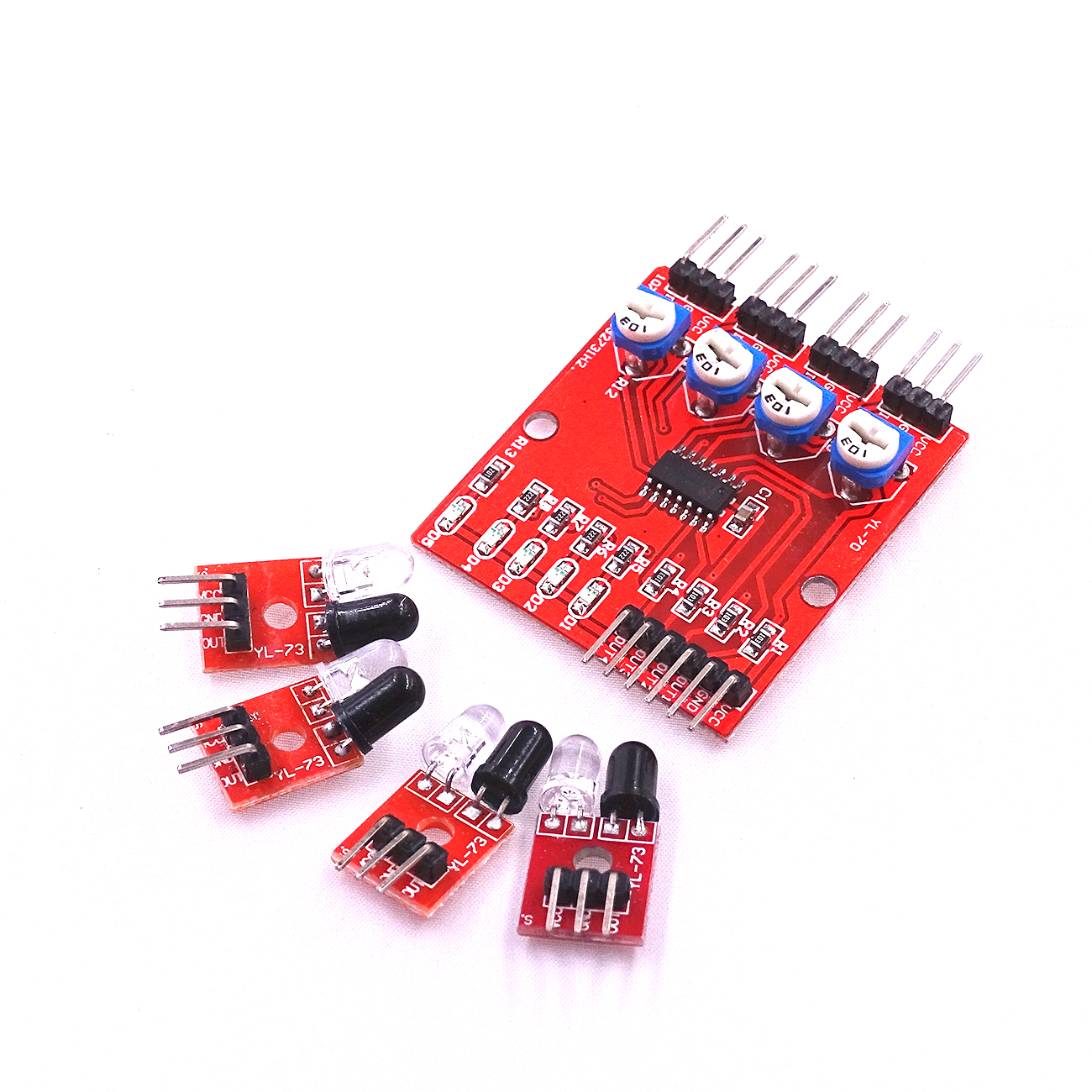

4 Channel Infrared Detector Tracing Sensor Module

Four Way 4 Channel Infrared Detector Tracing Transmission Line Obstacle Avoidance Sensor Module for Arduino Robot Diy Kit

เซ็นเซอร์ตรวจจับเส้น ขาว-ดำ  4 จุดแยกอิสระ สำหรับตรวจจับเส้นหรือหลีกเลี่ยงสิ่งกีดขวาง ตรวจจับวัตถุ ใช้ไฟ 3.3-5V ให้สัญญาณเอาต์พุตเป็นแบบ ดิจิตอล ใช้คำสั่ง digitalRead() อ่านค่า เมื่อมีวัตถุสีดำมาบังเซนเซอร์จะให้ค่า 0 เมื่อมีสีขาวจะให้ค่า 1 สามารถใช้กับ Arduino ได้ สามารถปรับระยะการเซนเซอร์ได้ที่ 1 - 60cm

Description:

• Working voltage: DC 3.3V-5V
• Working current: try to choose more than 1A power supply
• Working temperature: - 10oC - +50oC
• Mounting aperture: M3 screws
• Detection range: 1mm to 60 CM adjustable, the closer the performance more stable, white reflects the farthest distance.

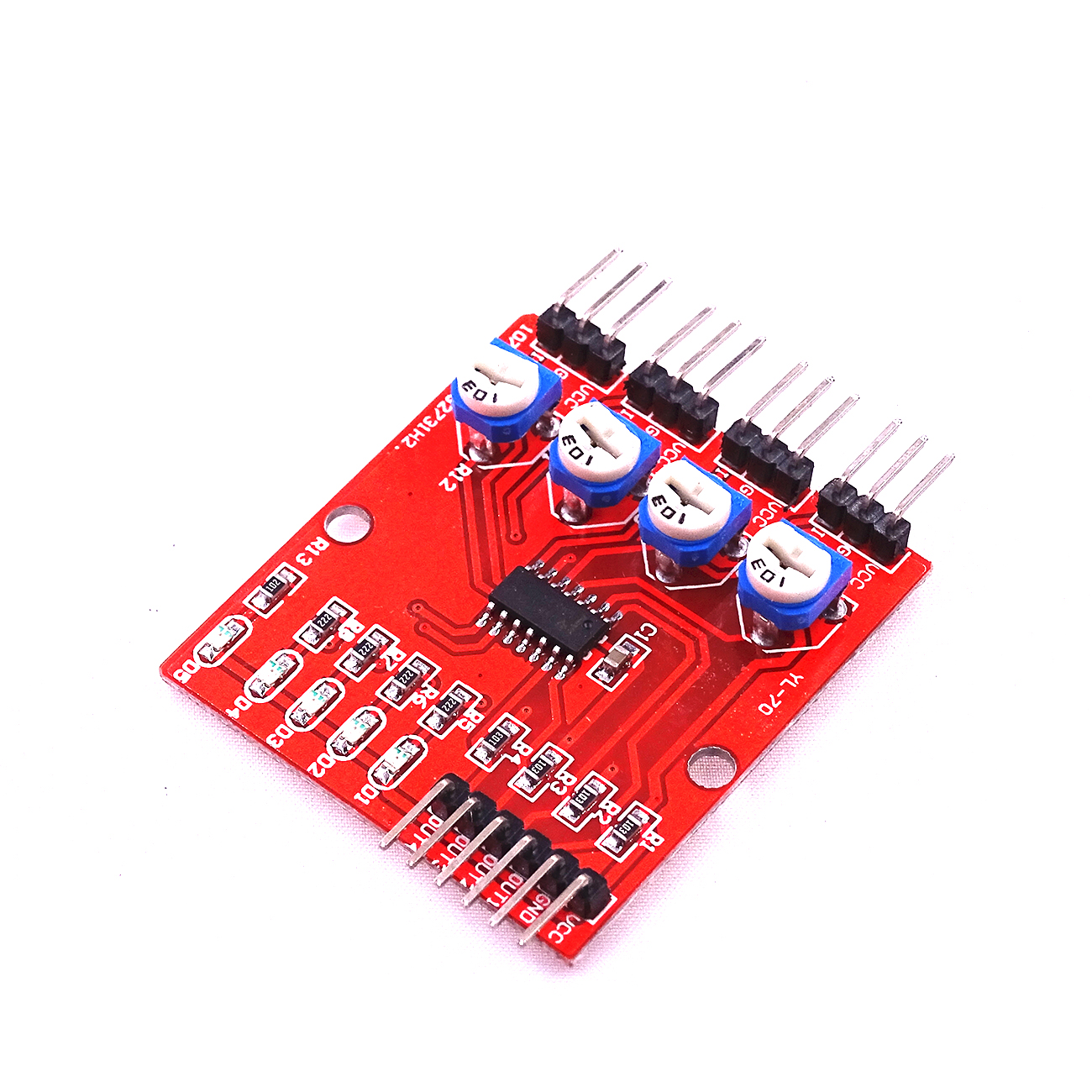

• Size: in the control panel of 42mm * 38mm * 12mm (length * width * height)
• Small forward 25mm * 12mm * 12mm (length * width * height)
• Output interface: 6 wire interface (1234 to 4 signal output ends, + positive power, - for the negative power is ground)
• The output signal: TTL level (can be directly connected to I/0 microcontroller, infrared light reflected back to the sensor induction, the red indicator light, output low level; no infrared light, the indicator light does not shine, the output high.)

Applications:

• A Smart car or a robot hunt ( including the black and white lines ) , walking along the black line path , also known as tracing .
• Smart car to avoid the cliff , anti- fall.
• Smart car to avoid obstacles





• โปรเจค หุ่นยนต์เดินตามเส้น 4 เซ็นเซอร์ Arduino + L298P
