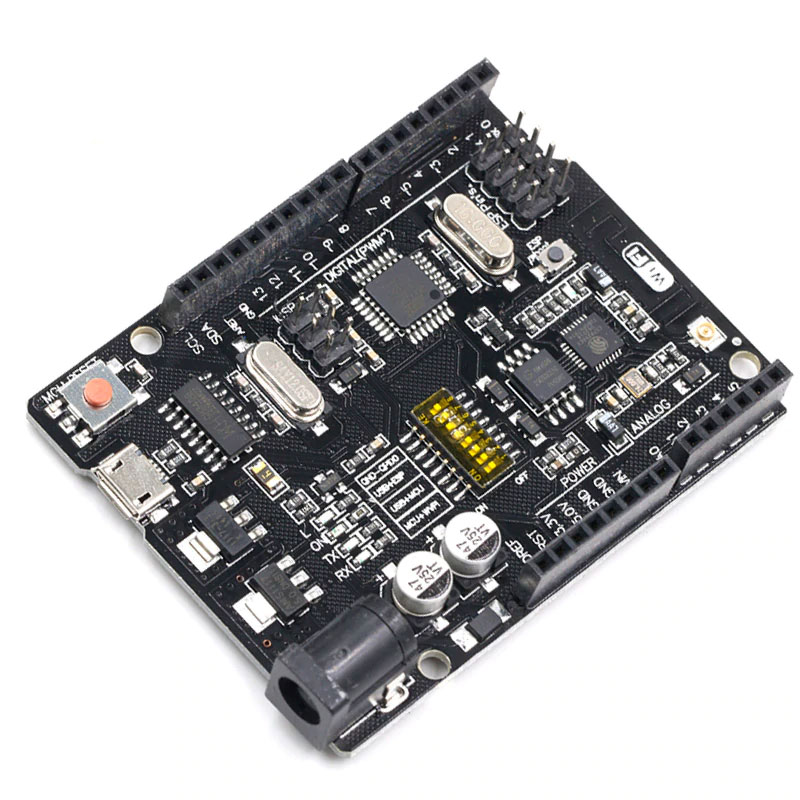

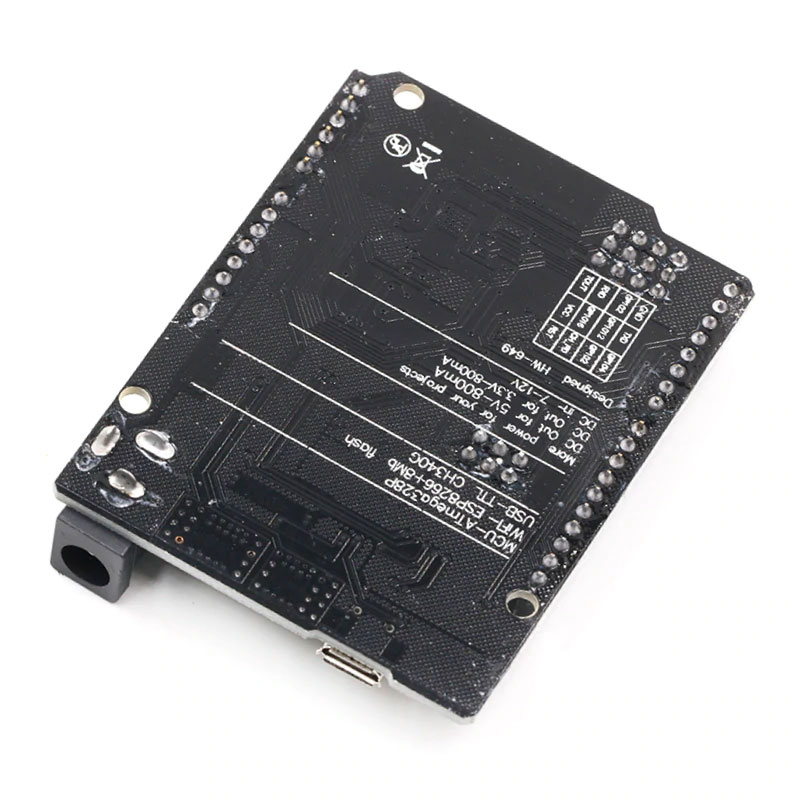

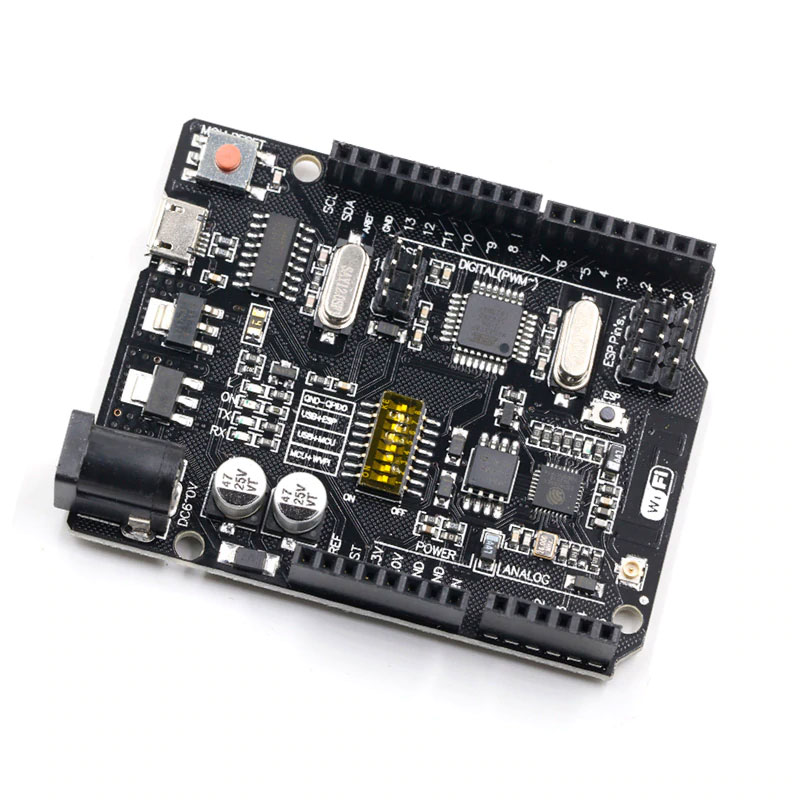

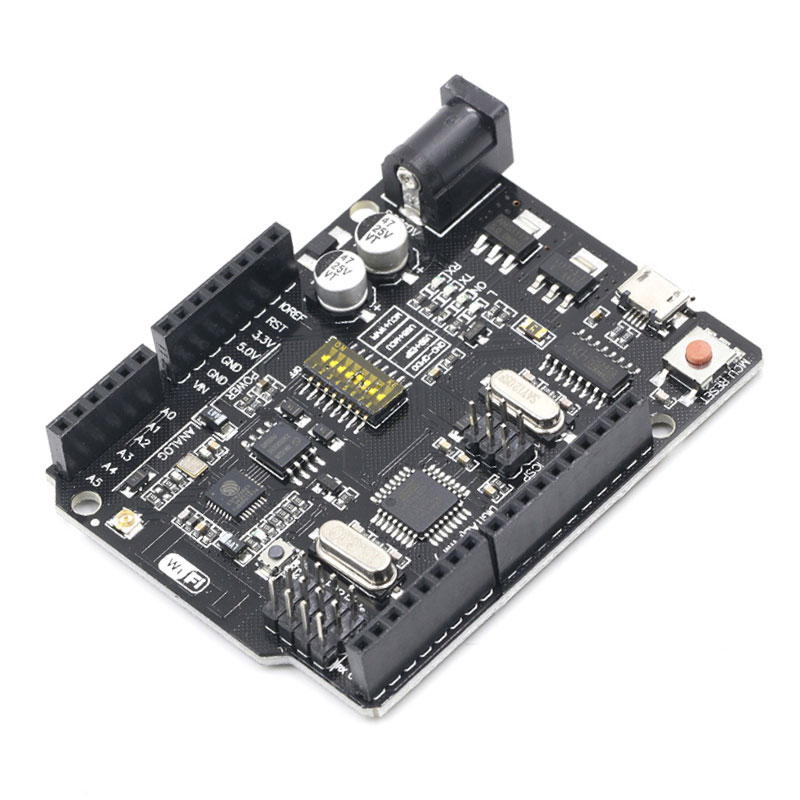

UNO+WiFi R3 ATmega328P+ESP8266 32Mb CH340G

UNO+WiFi R3 ATmega328P+ESP8266 32Mb CH340G


ในบอร์ดจะมี MCU อยู่ 2 ตัว คือ ATmega328P กับ ESP8266 โดย บอร์ดนี้สามารถใช้ได้ 3 รูปแบบด้วยกัน คือ

1. ใช้เป็น Arduino UNO ธรรมดา

2. ใช้เป็น ESP8266

3. ให้ ATmega328P กับ ESP8266 ทำงานร่วมกัน

ก่อนอื่นต้องทำความเข้าใจว่า ในบอร์ดนี้ เป็นบอร์ดผสม โดยมีไมโครคอนโทรลเลอร์ 2 ตัวอยู่ในบอร์ดเดียวกัน คือ Arduino UNO (ATmega328P) ต้นแบบจากประเทศอิตาลี และ ESP8266 ต้นแบบจากประเทศจีน

โดย Arduino UNO มีขา อินพุต/เอาต์พุต จำนวนมากพอสมควรแต่ใช้ WiFi ไม่ได้ แต่ ESP8266 ใช้ WiFi ได้ แต่มีขา อินพุต/เอาต์พุต น้อย ซึ่งอาจจะไม่เพียงพอในการใช้งานบางโปรเจค ดังนั้นบอร์ดผสมนี้เพื่อให้เกิดขึ้นเพื่อประโยชน์สูงสุดในการใช้งานนั่นเอง ซึ่งผู้ใช้ควรมีประสบการณ์ในการใช้ Arduino หรือ ESP8266 มาก่อน

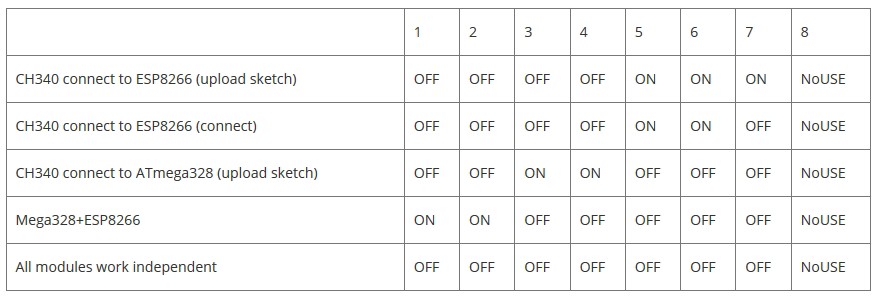

บอร์ดนี้จะใช้ USB to Serial เบอร์ CH340  (อาจจะต้องลง Driver เพิ่ม) และมีโหมดการทำงานทั้งหมด 4 โหมดด้วยกัน การกำหนดโหมดทำโดยการเซ็ตที่ Dip Switch ที่อยู่บริเวณกลางบอร์ด โดยมีรูปแบบดังนี้
