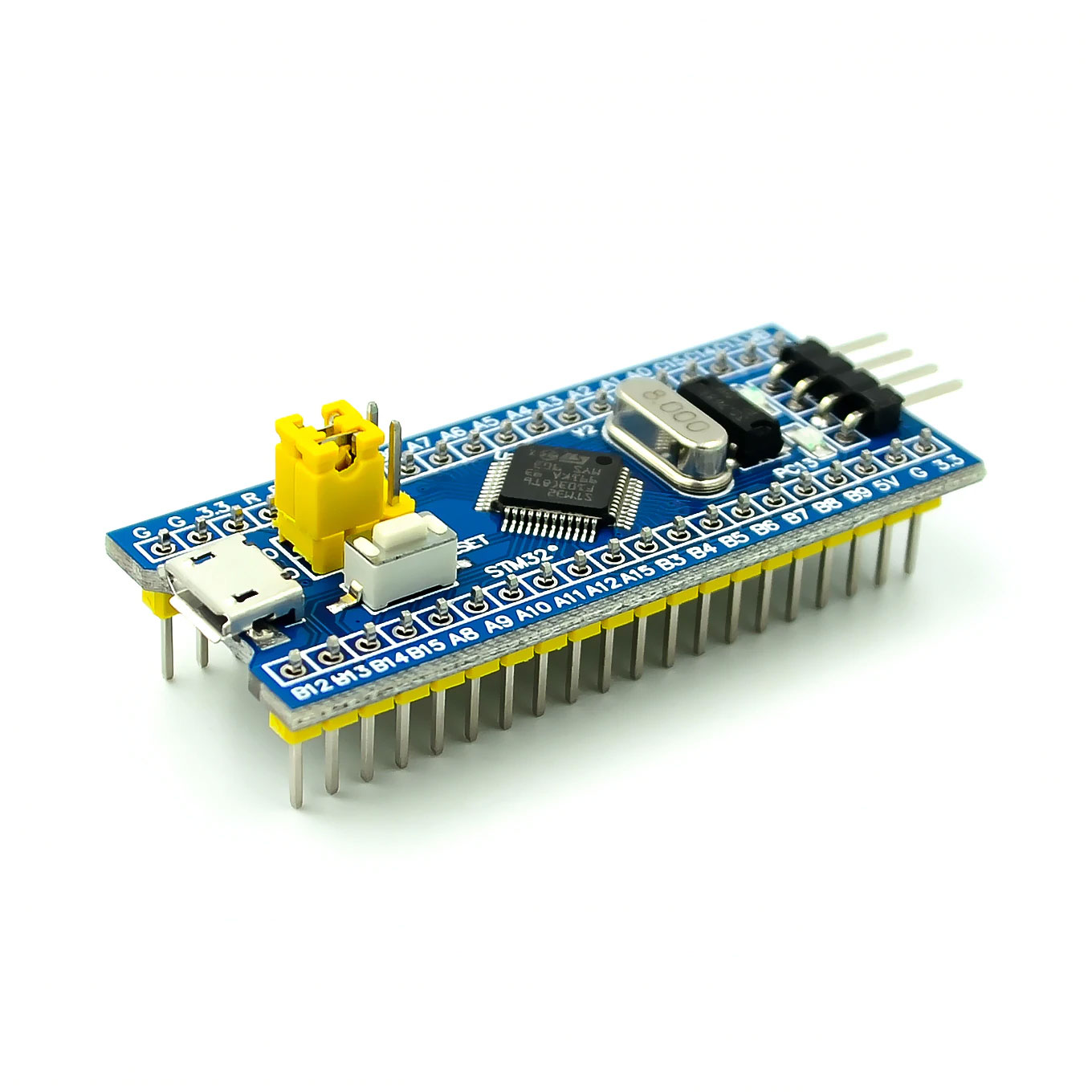

STM32F103C8T6 Development Board Minimum STM32

STM32F103C8T6 Development Board Minimum STM32  บอร์ดพัฒนาไมโครคอนโทรลเลอร์ STM32F103C8T6 มีแรม 20KB รอม 64KB รองรับบัส I2C SPI UART และ CAN มี GPIO ทั้งหมด 37 ช่อง และมี ADC 12 บิต ให้ใช้งาน 10 ช่อง ใช้แรงดันไฟฟ้า 3.3V รองรับการทำงานกับ Arduino IDE  ใช้ MCU ARM 32 Cortex-M3 CPU. ซึ่งรองรับการทำงานแบบ 32 Bit ซึ่งเร็วกว่า ไมโครคอนโทรลเลอร์ เบอร์ Atmega328P

ข้อมูลทางเทคนิค

• Processor : STM32F103C8T6, ARM 32 Cortex-M3 CPU.
• ความเร็ว Clock : 72 MHz
• SRAM : 20 KB
• Flash : 64 KB

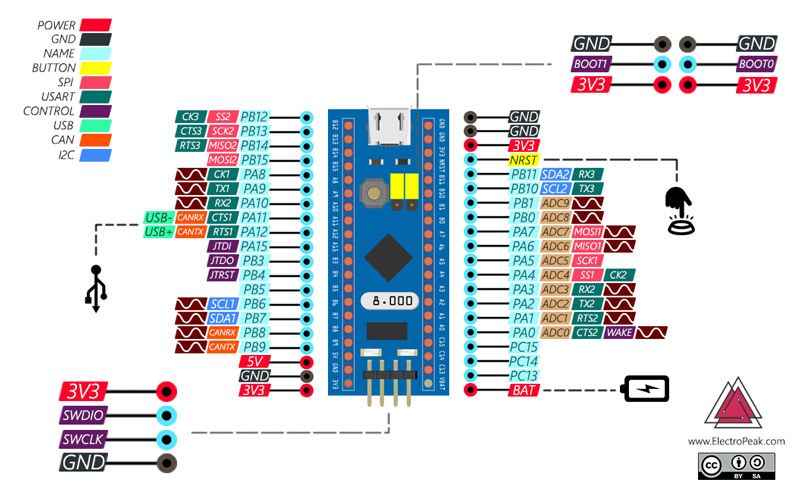

• Digital IO Port : 37 Pin (GPIO)
• Pin Analog (ADC) : 10 Pin
• SPI Channel : 2 Channel
• I2C Channel : 2 Channel
• รองรับ Arduino IDE
• รองรับการทำงานแบบประหยัดพลังงาน Sleep Mode ใช้กระแสเพียง 500 μA
• รองรับแรงดัน 3.3VDC

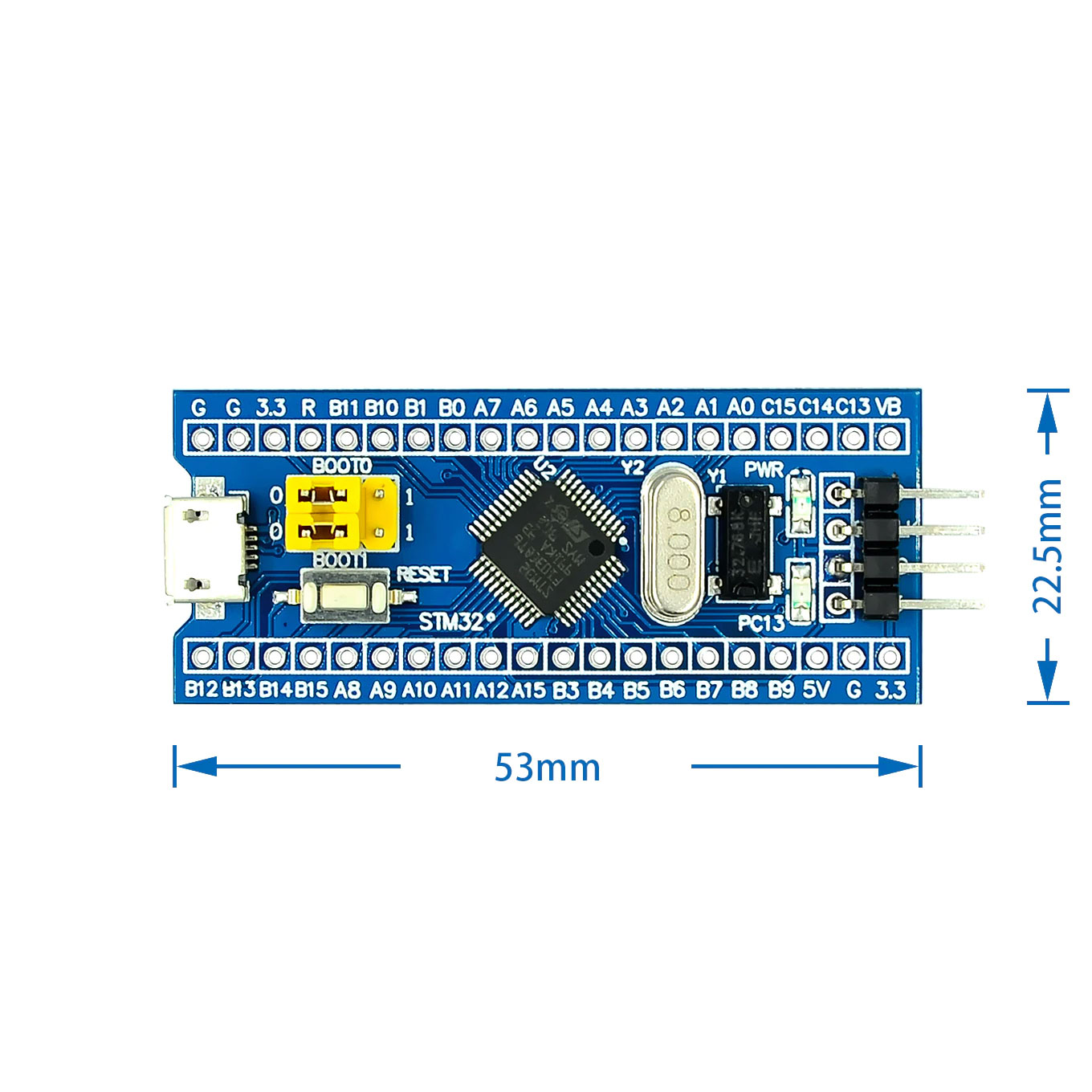

• ขนาดของบอร์ด : 5.3cm x 2.2cm.

สินค้าประกอบด้วย

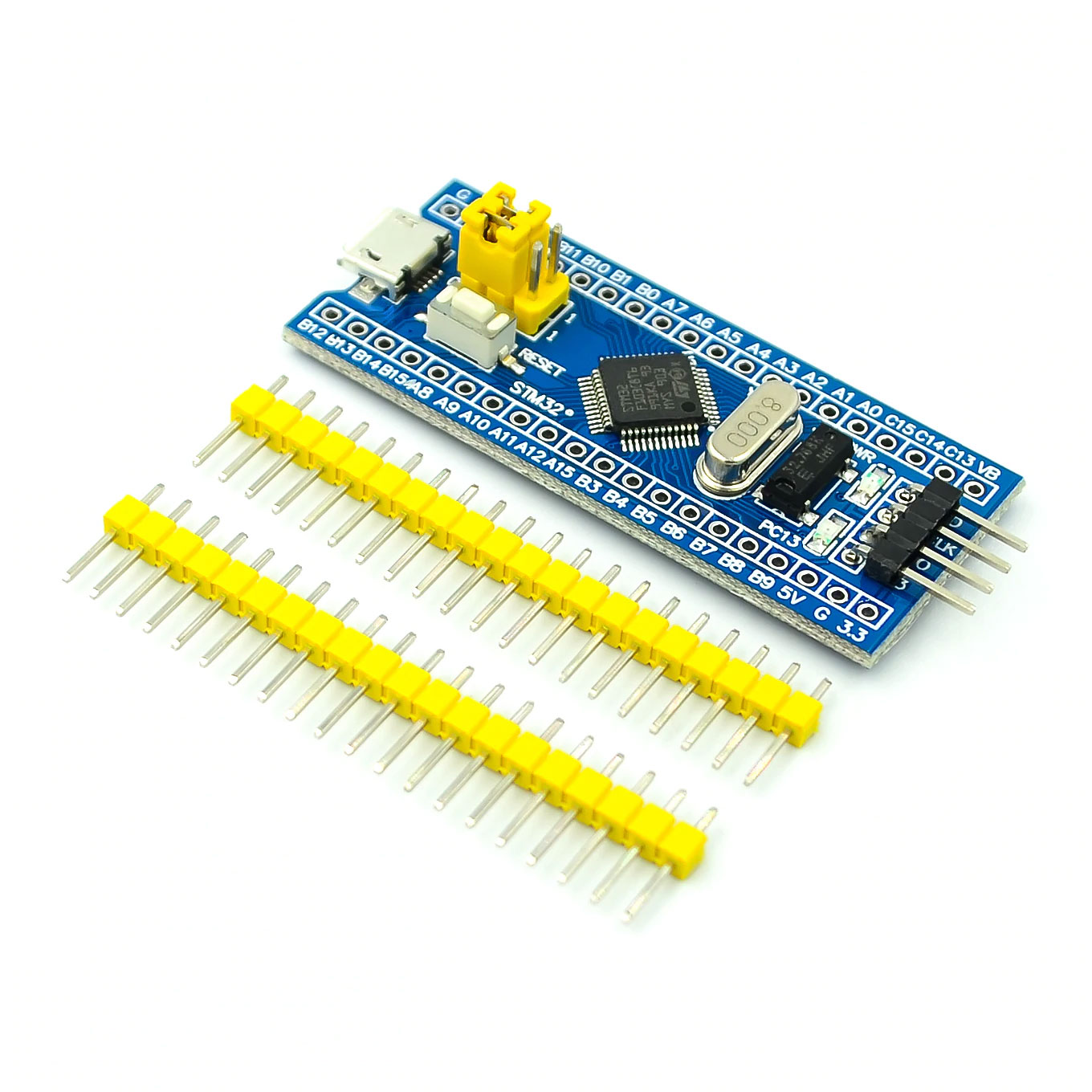

• STM32F103C8T6 Development Board 1 ชิ้น
• ก้างปลา 1x40 Pin Male Pin Header Connector (สีเหลือง) 2 ชิ้น



CKS32F103C8T6 STM32F103C8T6 ARM STM32 Minimum System Development Board Module

• Model: STM32F103C8T6.
• Core: ARM 32 Cortex-M3 CPU.
• Debug mode: SWD.
• 72MHz work frequency.
• 64K flash memory, 20K SRAM.
• 2.0-3.6V power, I/O.
• Reset(POR/PDR).
• 4-16MHz crystal.
• On-board Mini USB interface, you can give the board power supply and USB communication.
• Size:5.3cm x 2.2cm.

ตัวอย่างการใช้งาน

• การใช้งานบอร์ด STM32 STM32F103C8T6 กับ Arduino IDE
• การใช้งานจอ LCD 16×2 กับ STM32 รุ่น STM32F103C8T6
• STM32 วัดอุณหภูมิ และความชื้น แสดง ออกทางหน้าจอ LCD
• การใช้งานบอร์ด STM32F103C8T6 กับ Arduino IDE + ST-Link V2
• การใช้งาน STM32CubeIDE กับ STM32F103C8T6
