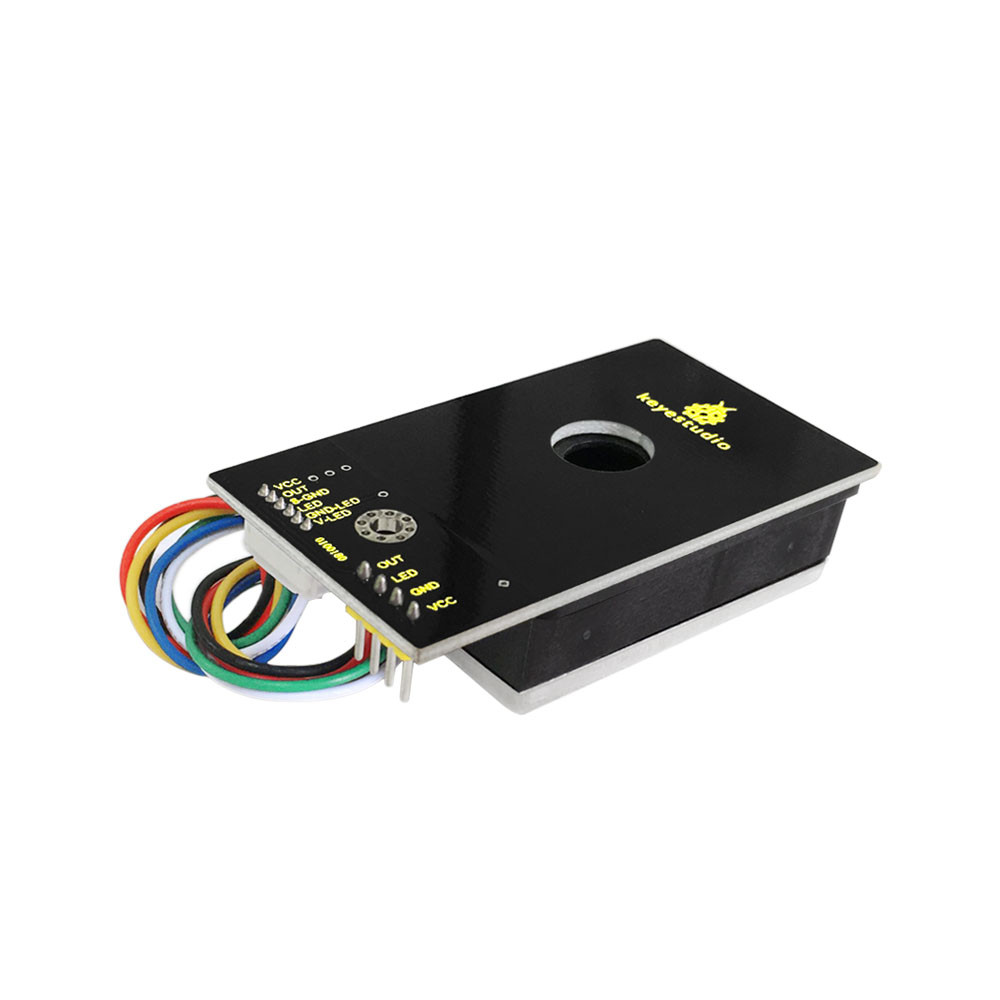

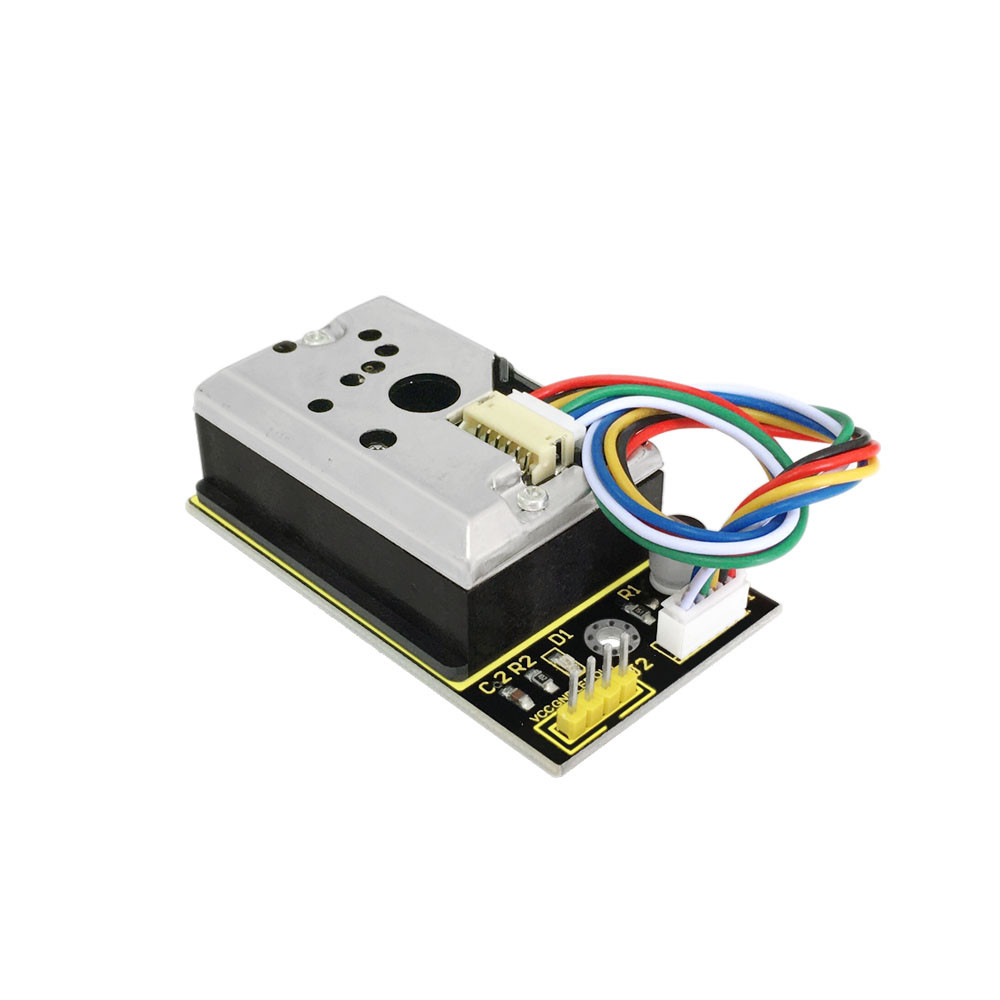

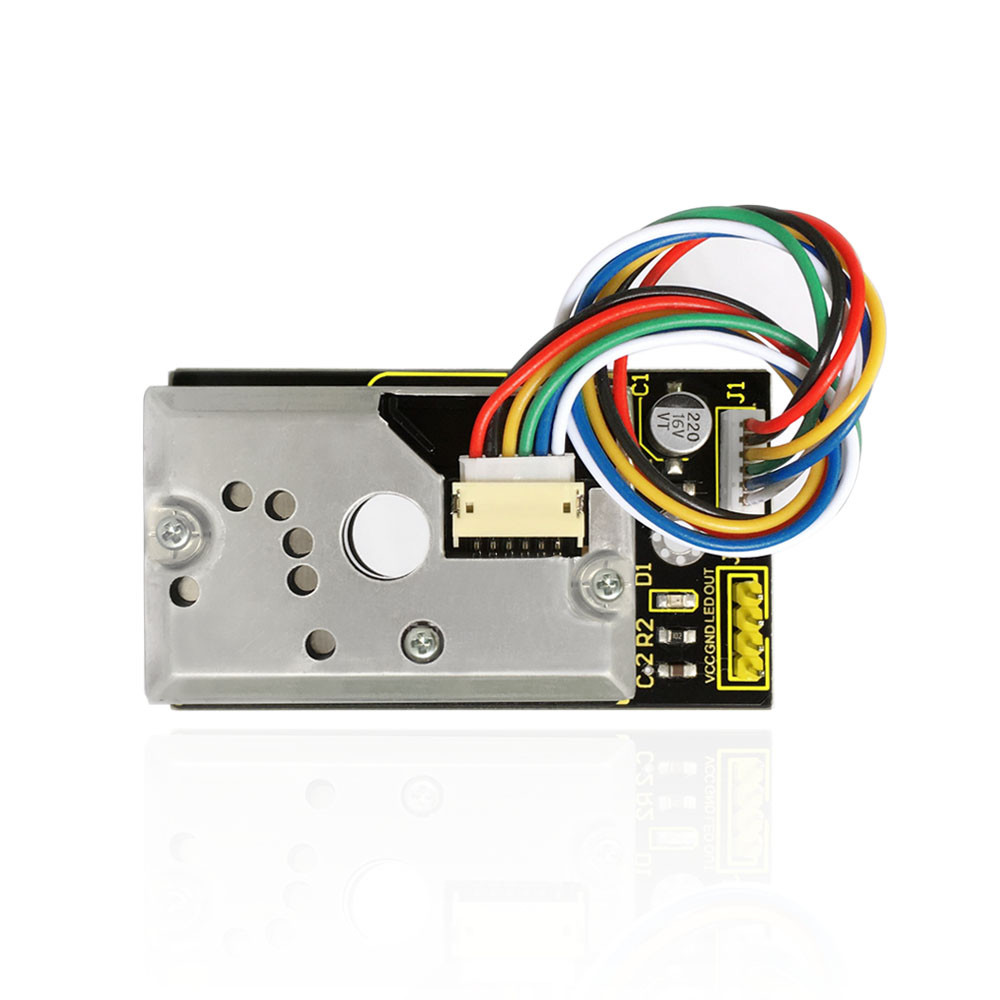

เซ็นเซอร์วัดฝุ่น PM2.5 Keyestudio GP2Y1014AU

เซ็นเซอร์วัดฝุ่น PM2.5 Keyestudio GP2Y1014AU Detection Dust Sensor Module For Arduino For Air Condition GP2Y1014AU

เนื่องจากมลพิษทางอากาศที่เพิ่มขึ้นและปัญหาสุขภาพที่เกี่ยวข้องการวัดคุณภาพอากาศจึงมีความจำเป็นมากขึ้นในเมืองใหญ่ มีเซ็นเซอร์มากมายในตลาดที่ช่วยให้คุณสามารถวัดคุณภาพอากาศได้

นี่คือเซ็นเซอร์ฝุ่นออปติคอล GP2Y1010AU0F ของ Sharp เซ็นเซอร์ฝุ่นนี้มีขนาดเล็กและสามารถตรวจจับฝุ่นละอองและอนุภาคควันในสิ่งแวดล้อมได้ ใช้พลังงานน้อยมากในขณะที่ทำงานจึงเหมาะอย่างยิ่งสำหรับระบบตรวจสอบที่เปิดตลอดเวลา

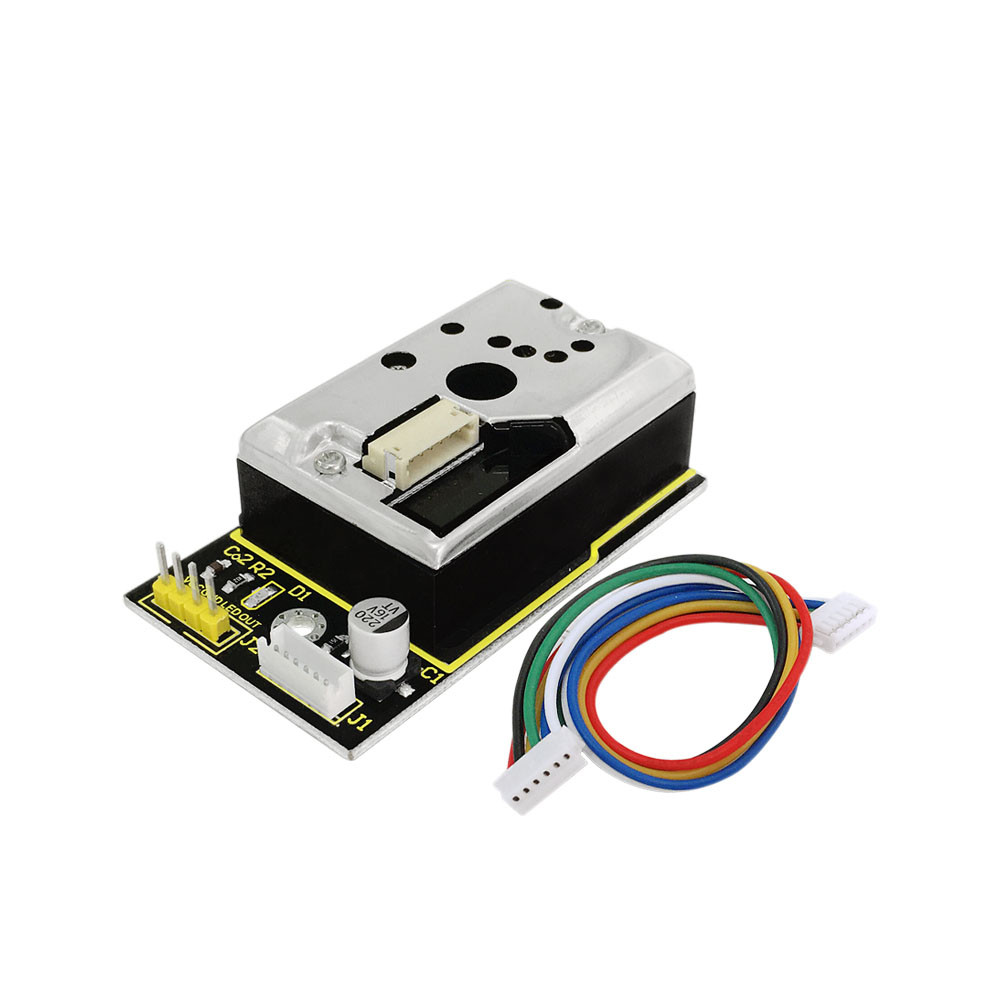

เซ็นเซอร์มีอินเทอร์เฟซการเชื่อมต่อหกพินเล็ก ๆ มาพร้อมกับขั้วต่อเมื่อคุณซื้อตามปกติ เซนเซอร์จะสร้างสัญญาณเอาท์พุตแบบอะนาล็อกบน pin5- Vo โดยไม่ต้องใช้ส่วนประกอบภายนอกใด ๆ ในการทำงาน ใช้แหล่งจ่ายไฟ 5V ทำให้ง่ายต่อการเชื่อมต่อกับบอร์ด Arduino ตัวอย่างการใช้งานเซ็นเซอร์นี้ ได้แก่ :

• เครื่องฟอกอากาศ
• เครื่องปรับอากาศ
• เครื่องตรวจสอบอากาศ
• เครื่องตรวจจับ PM2.5




พารามิเตอร์ข้อมูลจำเพาะ:

• แรงดันไฟฟ้า: 5V
• อุณหภูมิในการทำงาน: -10 ℃ถึง 65 ℃
• การดำเนินงานปัจจุบัน: 20mA (สูงสุด)
• การตรวจจับค่าอนุภาคขั้นต่ำ: 0.8μm
• ความไว: 0.5V / (0.1mg / m3)
• แรงดันไฟฟ้าของการทำความสะอาดอากาศ: 0.9V (ทั่วไป)
• อุณหภูมิในการจัดเก็บ: -20 ℃ ~ 80 ℃
• อายุการใช้งาน: 5 ปี

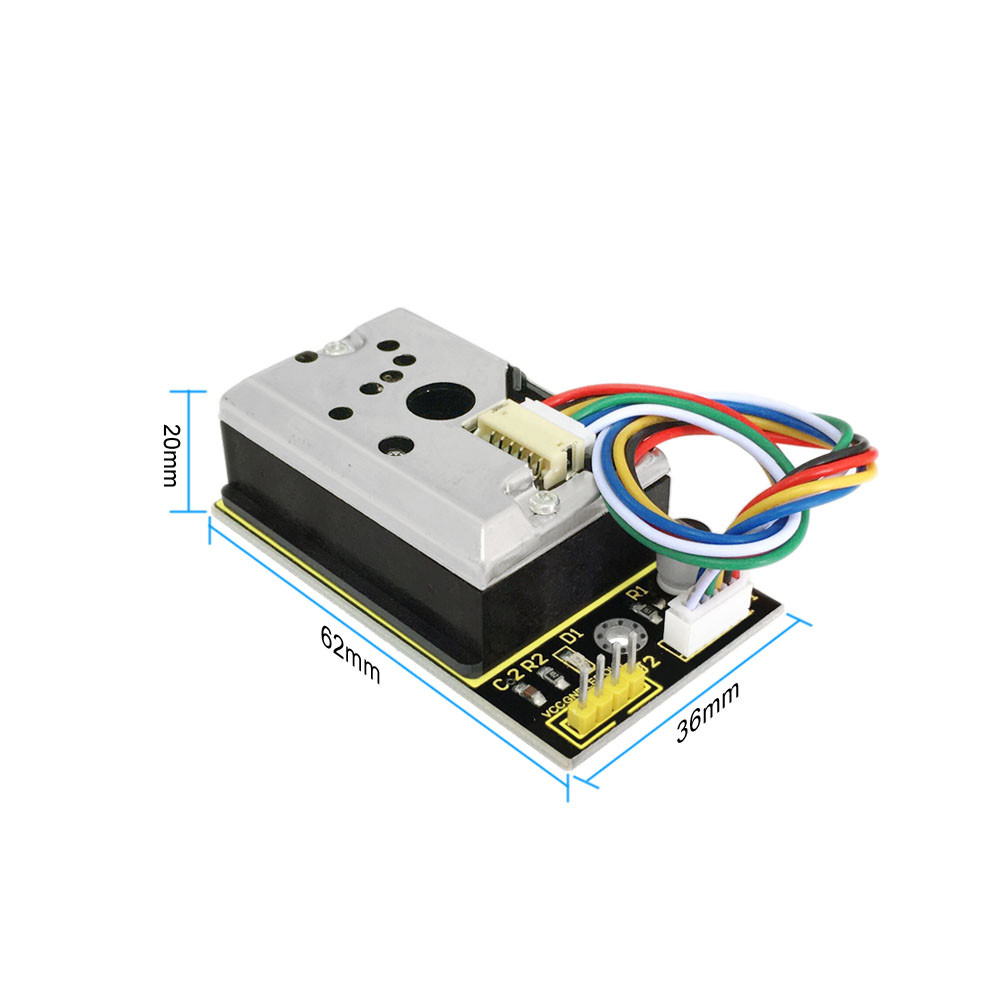

• ขนาด: 62 มม. × 36 มม. × 20 มม

ทำไมถึงเลือก GP2Y1010AU0F

ใช้เทคโนโลยีล่าสุดในการตรวจจับซึ่งรวมถึง LED อินฟราเรดชุดเลนส์เครื่องตรวจจับโฟโตไดโอดและเกราะป้องกันแม่เหล็กไฟฟ้า

มีความไวสูงต่อสภาวะฝุ่นตามด้วยเวลาตอบสนองที่รวดเร็วระหว่างเซ็นเซอร์และไมโครคอนโทรลเลอร์

เนื่องจากสายไฟสามเส้น (VCC, GND และสัญญาณ) ที่นำไปสู่ไมโครคอนโทรลเลอร์จึงสามารถจัดเตรียมเซ็นเซอร์นี้โดยใช้กรอบฮาร์ดแวร์ที่เรียบง่ายทำให้ผู้เริ่มต้นใช้งานอินเทอร์เฟซกับ Arduino ได้ง่าย

ขนาดเล็กของเซ็นเซอร์ช่วยให้ติดตั้งได้ง่ายในกล่องตรวจสอบคุณภาพอากาศหรือกรณีโครงการ DIY ขนาดเล็กอื่น ๆ

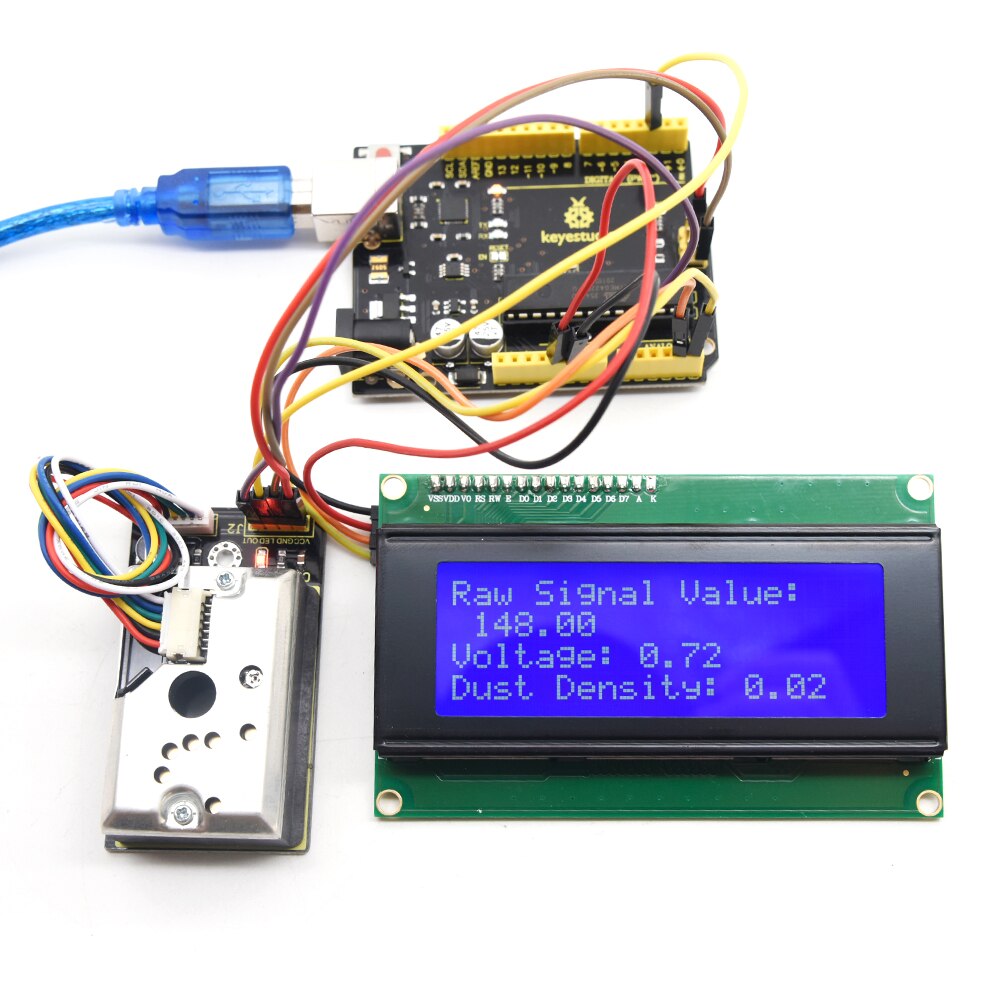

การใช้งานเบื้องต้น

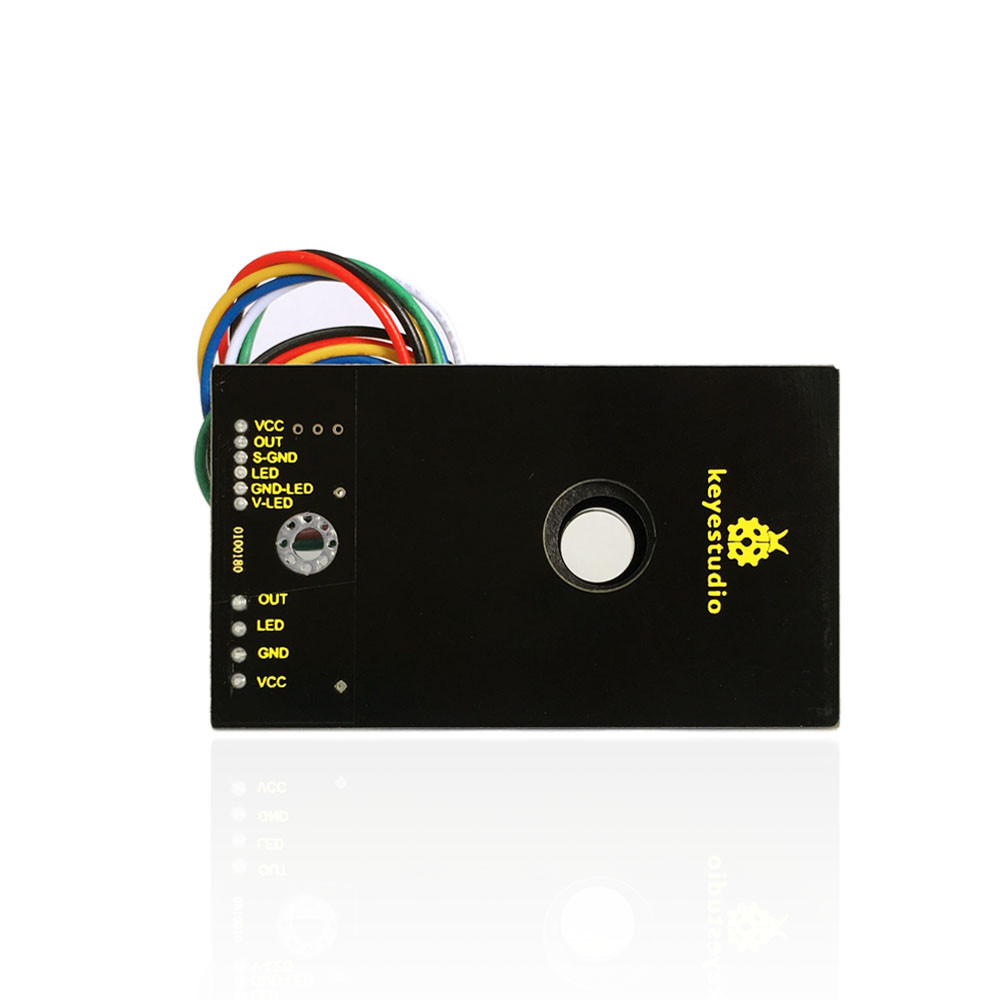

เชื่อมต่อสาย Arduino UNO <-> Sensor

• GND <-> GND
• 5V <-> VCC
• A0 <-> OUT
• 2 <-> LED

ตัวอย่างโค้ด

int measurePin = 0; //Connect dust sensor to Arduino A0 pin
int ledPower = 2; //Connect led driver pins of dust sensor to Arduino D2
int samplingTime = 280;
int deltaTime = 40;
int sleepTime = 9680;
float voMeasured = 0;
float calcVoltage = 0;
float dustDensity = 0;

void setup() {

Serial.begin(9600);
pinMode(ledPower, OUTPUT);
Serial.print("****************** keyestudio ******************\n");

}

void loop() {

digitalWrite(ledPower, LOW); // power on the LED
delayMicroseconds(samplingTime);
voMeasured = analogRead(measurePin); // read the dust value
delayMicroseconds(deltaTime);
digitalWrite(ledPower, HIGH); // turn the LED off
delayMicroseconds(sleepTime);
// 0 - 5V mapped to 0 - 1023 integer values
// recover voltage
calcVoltage = voMeasured * (5.0 / 1024.0);
dustDensity = 170 * calcVoltage - 0.1;
Serial.print("The dust concentration is: ");
Serial.print(dustDensity);
Serial.print(" ug/m3\n");
delay(1000);


}

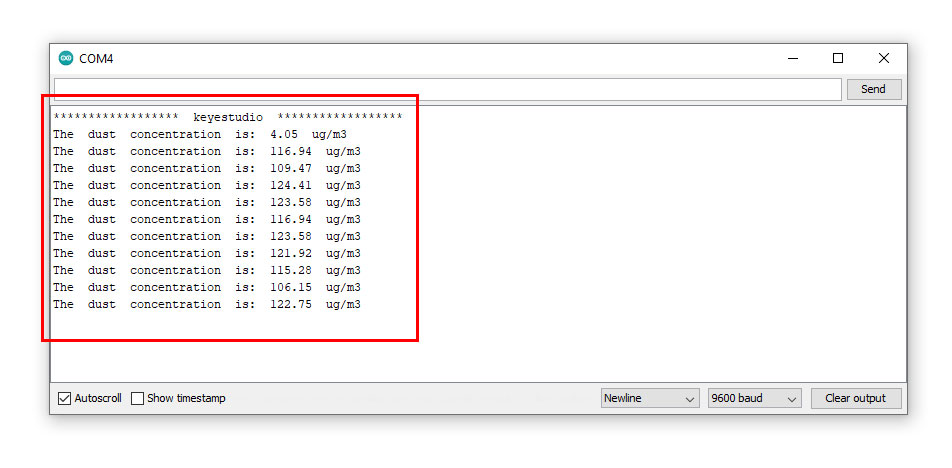

ผลลัพธ์การทำงาน

ข้อมูลเปรียบเทียบกับคุณภาพอากาศ:

3000 + = Very Bad
1050-3000 = Bad
300-1050 = Ordinary
150-300 = Good
75-150 = Very Good
0-75 = Tiptop

ตัวอย่างการใช้งาน

• การใช้งาน เซ็นเซอร์วัดฝุ่น PM2.5 GP2Y1014AU
• มินิโปรเจค Arduino เครื่องวัดฝุ่น PM2.5 ด้วย เซ็นเซอร์ GP2Y1014AU
