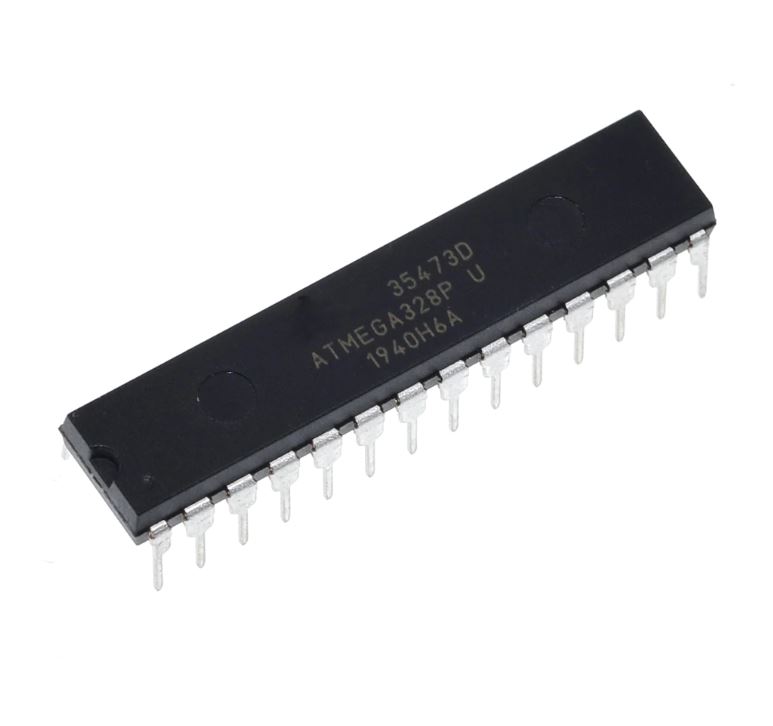

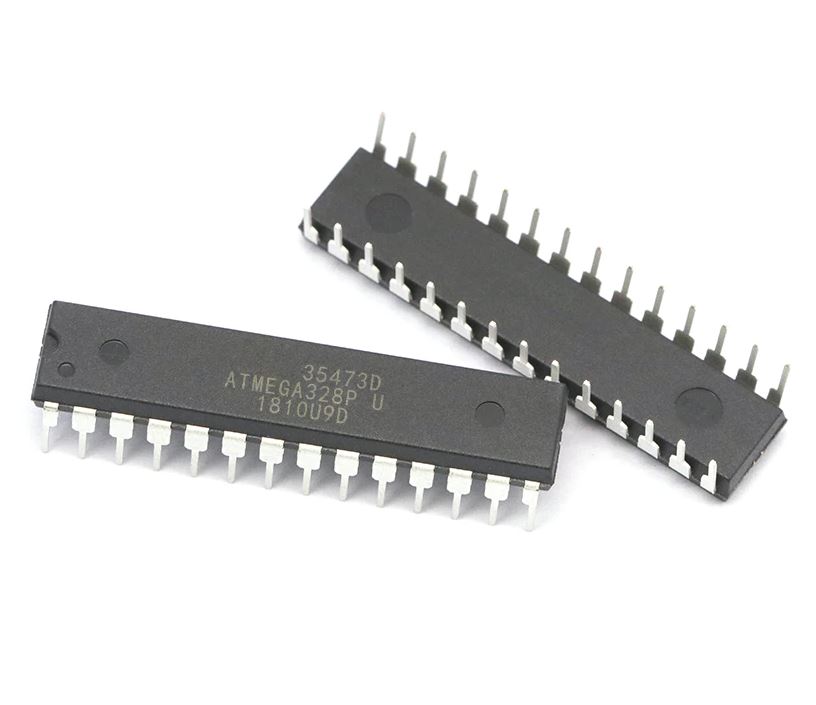

ATmega328P Arduino Uno R3 Bootloader

ATmega328P Arduino Uno R3 Bootloader

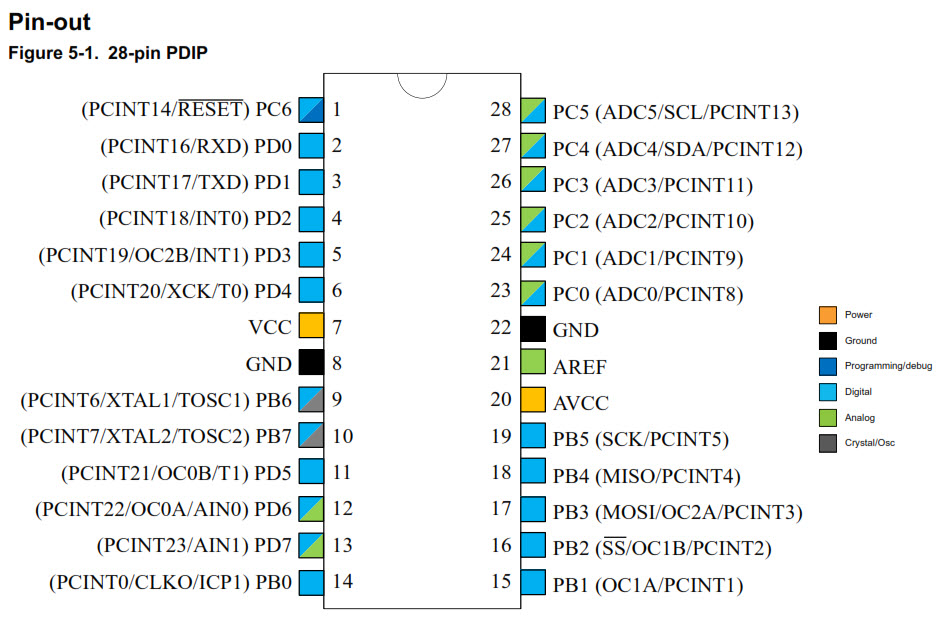

ไมโครคอนโทรลเลอร์ Atmega328P เป็นไอซีไมโครคอนโทรลเลอร์ 28 ขา ของบริษัท Atmel มีโครงสร้างภายในเป็นแบบ RISC (Reduced instruction set Computer) มีหน่วยความจำโปรแกรมภายในเป็นแบบแฟลช สามารถเขียน-ลบโปรแกรมใหม่ได้หลายครั้ง โปรแกรมข้อมูลเป็นแบบ In-System programmable คุณสมบัติเบื้องต้นของไอซีเบอร์ Atmega328P มีดังนี้

        1. เป็นไมโครคอนโทรลเลอร์ขนาด 8 บิตแบบ RISC ใช้กำลังงานต่ำ

        2. หน่วยความจำโปรแกรมแบบแฟลซ 32 กิโลไบต์ สามารถเขียนและลบโปรแกรมในวงจรได้ 10,000 รอบ เก็บรักษาข้อมูลได้นาน 20 ปี

        3. หน่วยความจำข้อมูลชั่วคราวแบบ SRAM 2 กิโลไบต์ และหน่วยความจำข้อมูลถาวรแบบ EEPROM 1 กิโลไบต์

        4. บรรจุ USB บูตโหลดเดอร์มาจากผู้ผลิต จึงสามารถโปรแกรมหน่วยความจำผ่านพอร์ต USB ได้ โดยไม่ต้องใช้เครื่องโปรแกรมภายนอก

        5. มีพอร์ตอินพุตเอาต์พุตแบบโปรแกรมได้ ทั้งหมด 23 ขา

        6. ความถีสัญญาณนาฬิกาจากภายนอกสูงสุด 20 MHz

        7. มีโมดูลแปลงสัญญาณอนาล็อกเป็นดิจิตอล ความละเอียด 10 บิต จำนวน 6 ช่อง

        8. มีโมดูลไทเมอร์/เคาว์เตอร์ ขนาด 16 บิต จำนวน 1 ช่อง, ขนาด 8 บิต จำนวน 2 ช่อง

        9. มีโมดูลกำเนิดสัญญาณ PWM จำนวน 6 ช่อง

        10. มีวงจรตรวจจับไฟเลี้ยงต่ำกว่าที่กำหนดหรือบราวเอาต์แบบโปรแกรมได้

        11. มีโมดูลสื่อสารข้อมูลผ่านบัส SPI และ 12C

        12. มีโมดูลอินเตอร์รัพพ์ภายนอก 2 ช่องและภายใน 26 ช่อง

        13. มีโมดูลสื่อสารข้อมูลอนุกรม USART

        14. ใช้ไฟเลี้ยงมีค่าแรงดันตั้งแต่ 4.5 5.5 V ถ้าเลือกใช้สัญญาณนาฬิกาที่ความถี่ 0 - 20 MHz

        15. ค่าอุณหภูมิใช้งานตั้งแต่ -40 ถึง +85 °C

Techinical Specification

• Microcontroller: ATmega328P
  Operating Voltage: 5v
  Input Voltage: 7-20v
  Digital I/O Pins: 14 (of which 6 provide PWM output)
  Analog Input Pins: 6
  DC Current per I/O Pin: 20 mA
  DC Current for 3.3V Pin: 50 mA
  Flash Memory: 32 KB of which 0.5 KB used by bootloader
  SRAM: 2 KB
  EEPROM: 1 KB
  Clock Speed: 16 MHz
  Length: 68.6 mm
  Width: 53.4 mm
  Weight: 25 g
