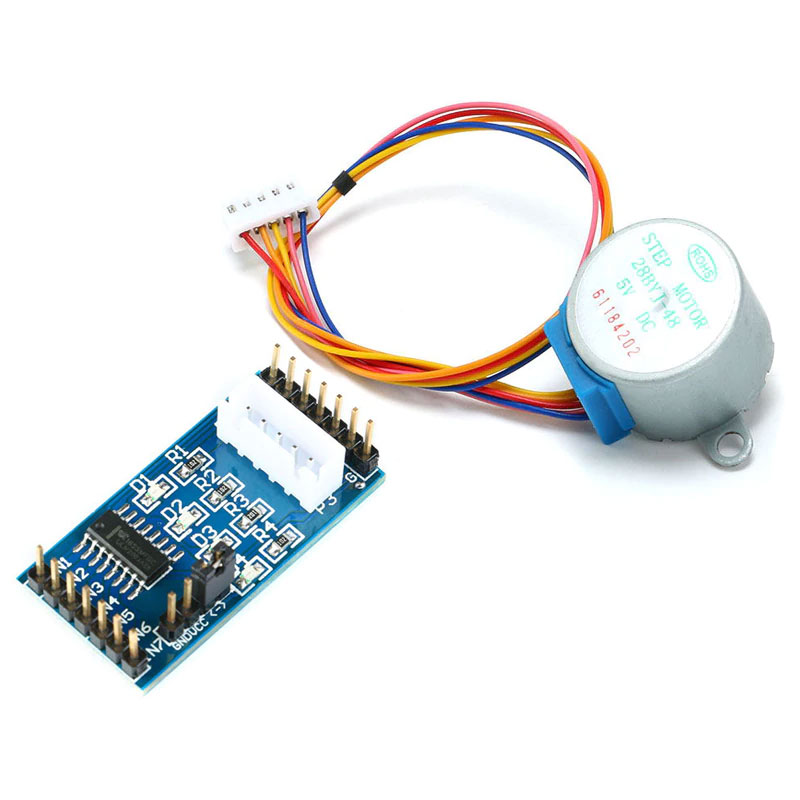

5 Line 4 Phase Stepper Motor + Driver Board ULN2003

สเตปปิ้งมอเตอร์ 5 โวลต์ 4 เฟส พร้อมบอร์ดไดรเวอร์ใช้ IC ULN2003

Description:

• 5 Line 4 phase can be driven by ordinary uln2003 chip can also be connected in phase 2 development board used for.
• supporting the use of a direct plug and easy to use stepper motor used in the development board.
• Stepper motor driver board with ULN2003
• A, B, C, D four-phase LED indicates the status of the stepper motor work
• Stepper motor with a standard interface, when used directly pluggable



ULN2003 feature：

• Onboard ULN2003A motor driver chip
• All the pins of the chip have been taken out for easy connection
• Onboard 4-channel signal indicator
• Onboard XH-5P socket, can directly connect 28BYJ-48 type stepper motor
• Size: 40.5mm*21.3mm




28BYJ-48 feature：

• Diameter: 28mm
• Voltage: 5V
• Step angle: 5.625x1/64
• Reduction ratio: 1/64

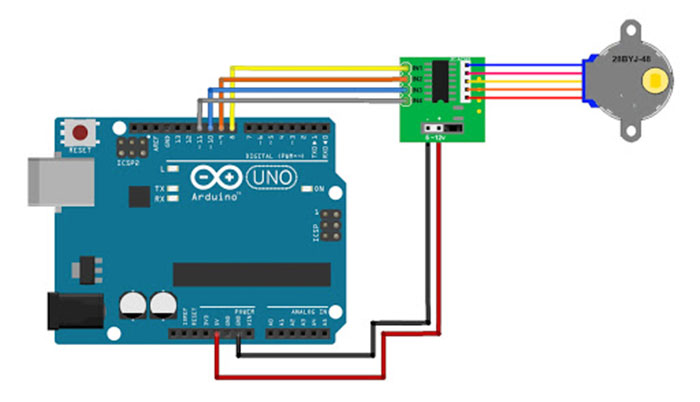

วิธีการต่ออุปกรณ์   Arduino ควบคุมการหมุน สเต็ปมอเตอร์

Arduino UNO R3 -> ULN2003

• GND -> -
• 5V -> +
• ขา8 -> IN1
• ขา9 -> IN2
• ขา10 -> IN3
• ขา11 -> IN4

ตัวอย่างโค้ด หมุนอัตโนมัติ

• BYJ48_STEPPER.ino
