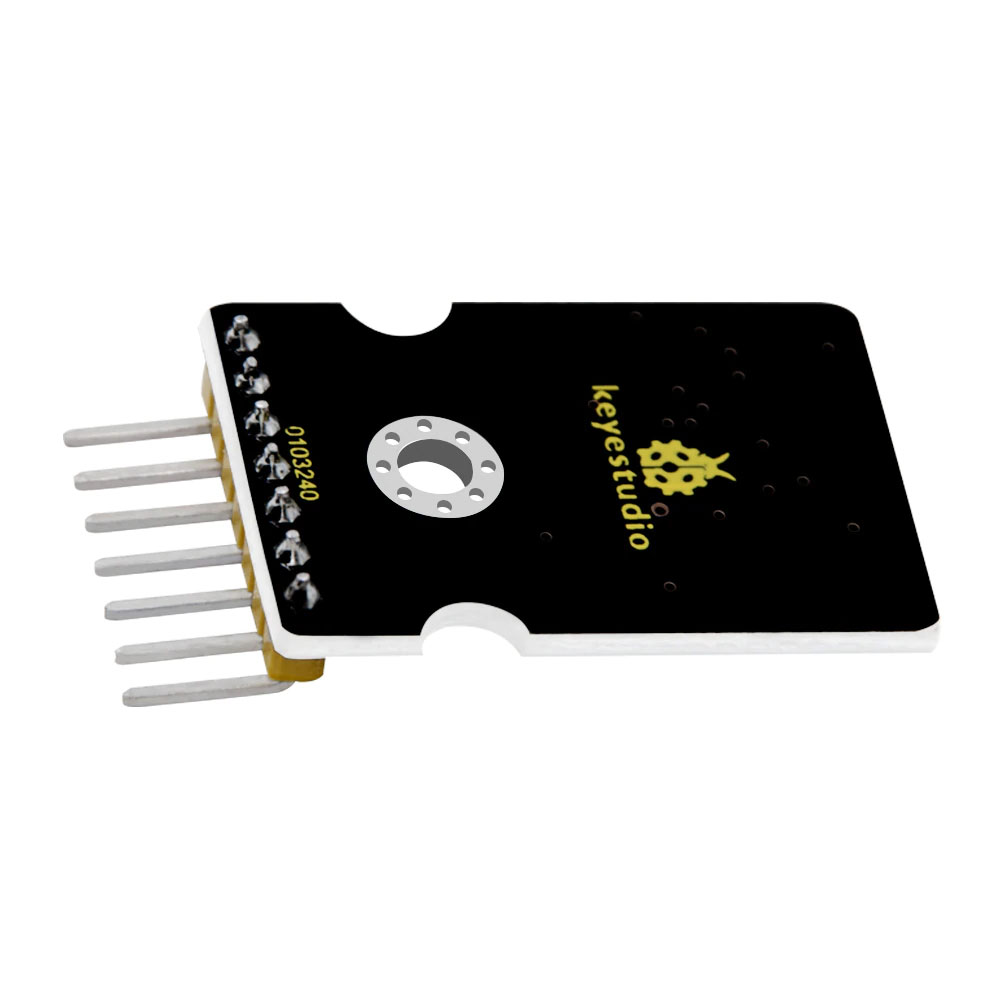

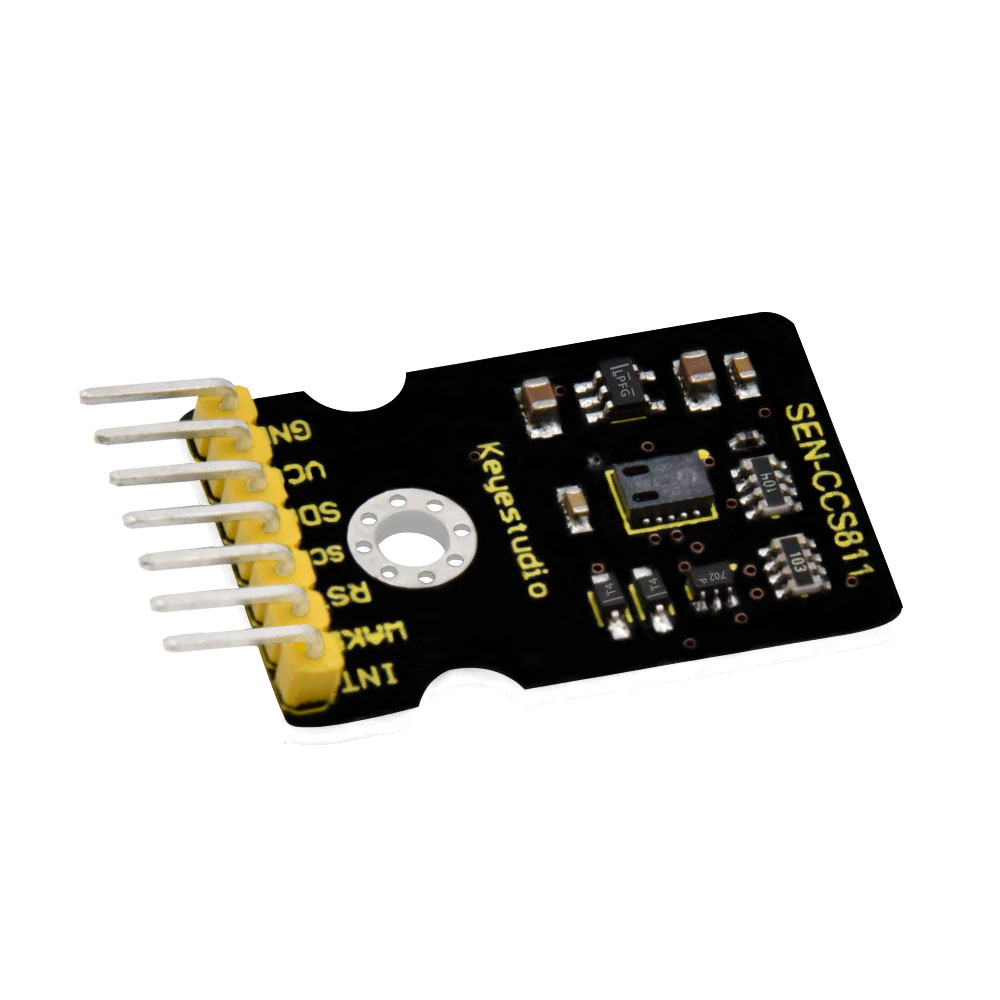

เซ็นเซอร์ วัดคาร์บอนไดออกไซด์ Keyestudio CO2

Technical Parameters

• Working voltage: DC 5V
• Working current: 30mA
• Maximum power: 46mW
• eCO2 measurement range: 400-8192 ppm
• TVOC measurement range: 0 to 1187 ppb
• Working temperature: -25 ~ +65℃
• Interface: 7pin (2.54mm pitch)
• Positioning hole diameter: 3mm
• Dimensions: 30*20mm
•  Environmental attributes: ROHS

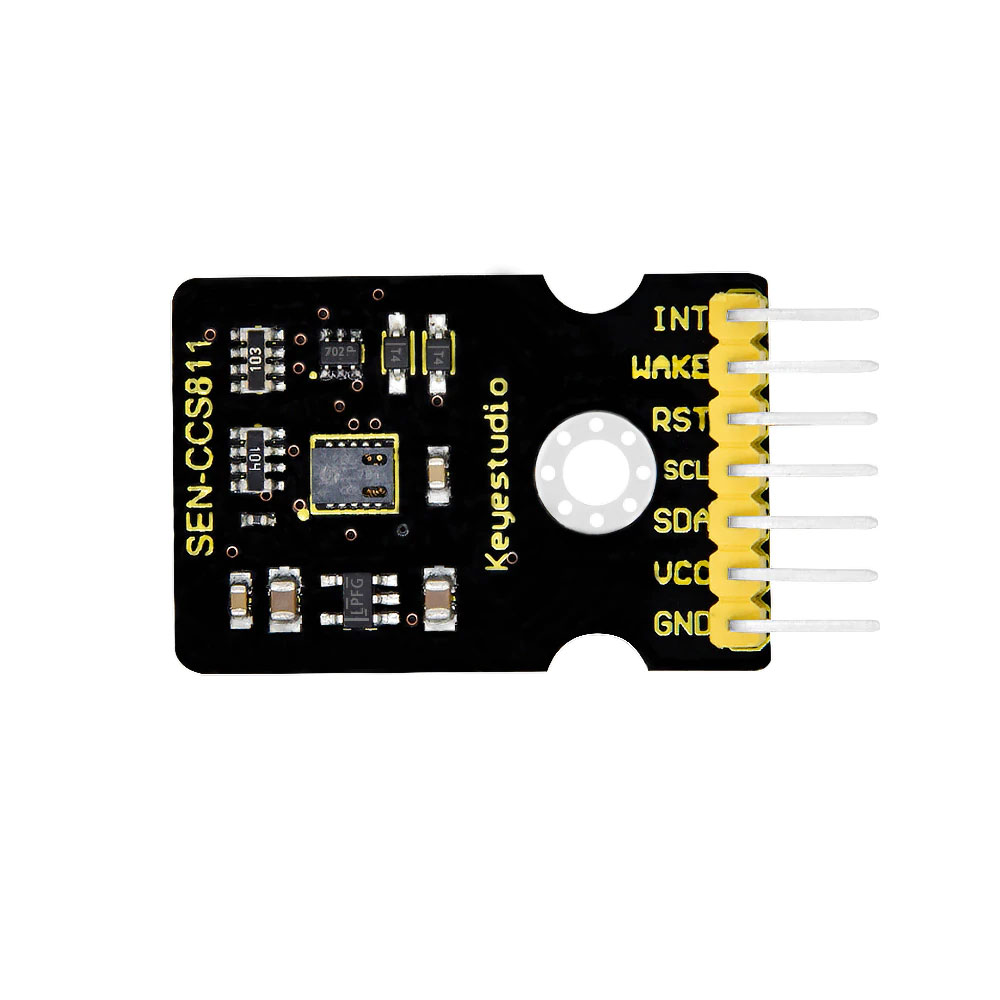

PINOUTS

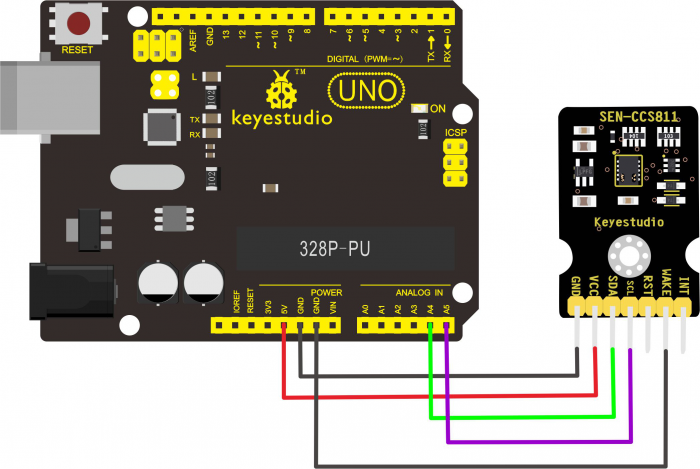

การใช้งานเบื้องต้น

• ดาวน์โหลด ไลบรารี่ : http://www.lungmaker.com/libraries/CCS811.zip
• ดาวน์โหลด โค้ด : http://www.lungmaker.com/code/readData.ino

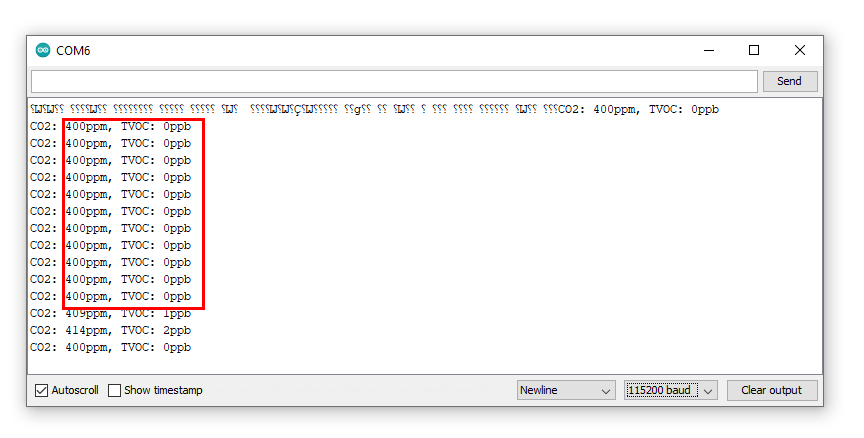

อัปโหลดโค้ดเสร็จแล้วเปิดซีเรียลมอนิเตอร์และตั้งค่าอัตราการส่งข้อมูลเป็น 115200 ข้อมูลจะแสดงบนมอนิเตอร์แบบอนุกรม เริ่มต้นอาจไม่ถูกต้องในตอนเพียงรอสักครู่ (สูงสุด 20 นาที) จนกว่าข้อมูลจะคงที่

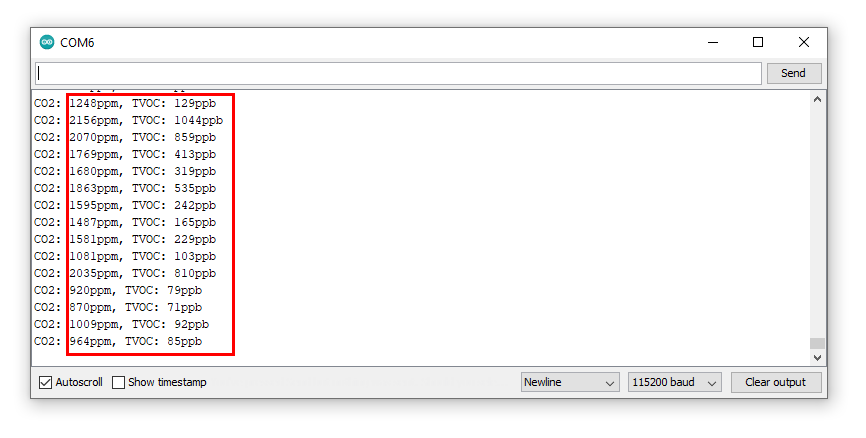

เมื่อมีบุคคลหายใจออก ไปที่เซ็นเซอร์ข้อมูลจะเปลี่ยนแปลงอย่างเห็นได้ชัดดังที่แสดงด้านล่าง:

ระดับคาร์บอนไดออกไซด์ปกติ (Normal CO2 Levels)





ระดับคาร์บอนไดออกไซด์ปกติ

ผลกระทบของ CO2 ต่อผู้ใหญ่ที่มีสุขภาพที่ดีสามารถสรุปได้ดังนี้



-ระดับกลางแจ้งปกติ: 350 – 450 ppm

-ระดับที่ยอมรับได้: <600 ppm=”” span=””>

-ข้อร้องเรียนเกี่ยวกับความเข้มและกลิ่น: 600 – 1000 ppm

-ตามมาตรฐาน ASHRAE และ OSHA: 1000 ppm

-อาการง่วงนอนทั่วไป: 1000 – 2500 ppm

-คาดว่าจะมีผลต่อสุขภาพที่ไม่คาดคิด: 2500 – 5000 ppm

-ความเข้มข้นสูงสุดที่อนุญาตภายในระยะเวลาการทำงาน 8 ชั่วโมง: 5000 – 10000 ppm

-ความเข้มข้นสูงสุดที่อนุญาตภายในระยะเวลาการทำงาน 15 นาที: 30000 ppm

สารประกอบอินทรีย์ระเหยง่าย (TVOC) คืออะไร ?



สารประกอบอินทรีย์ระเหยง่าย (TVOC) คือ กลุ่มสารประกอบอินทรีย์ที่ระเหยเป็นไอได้ง่าย กระจายตัวไปในอากาศได้ในอุณหภูมิและความดันปกติ สารประกอบอินทรีย์ระเหยง่าย (TVOC) มักจะเป็นสารที่อยู่ในผลิตภัณฑ์ในครัวเรือน เช่น น้ำยาทำความสะอาดและฆ่าเชื้อ สีทาบ้าน น้ำยาย้อมสีผมและดัดผม สารจำกัดศัตรูพืช หรือแม้แต่ ควันบุหรี่
