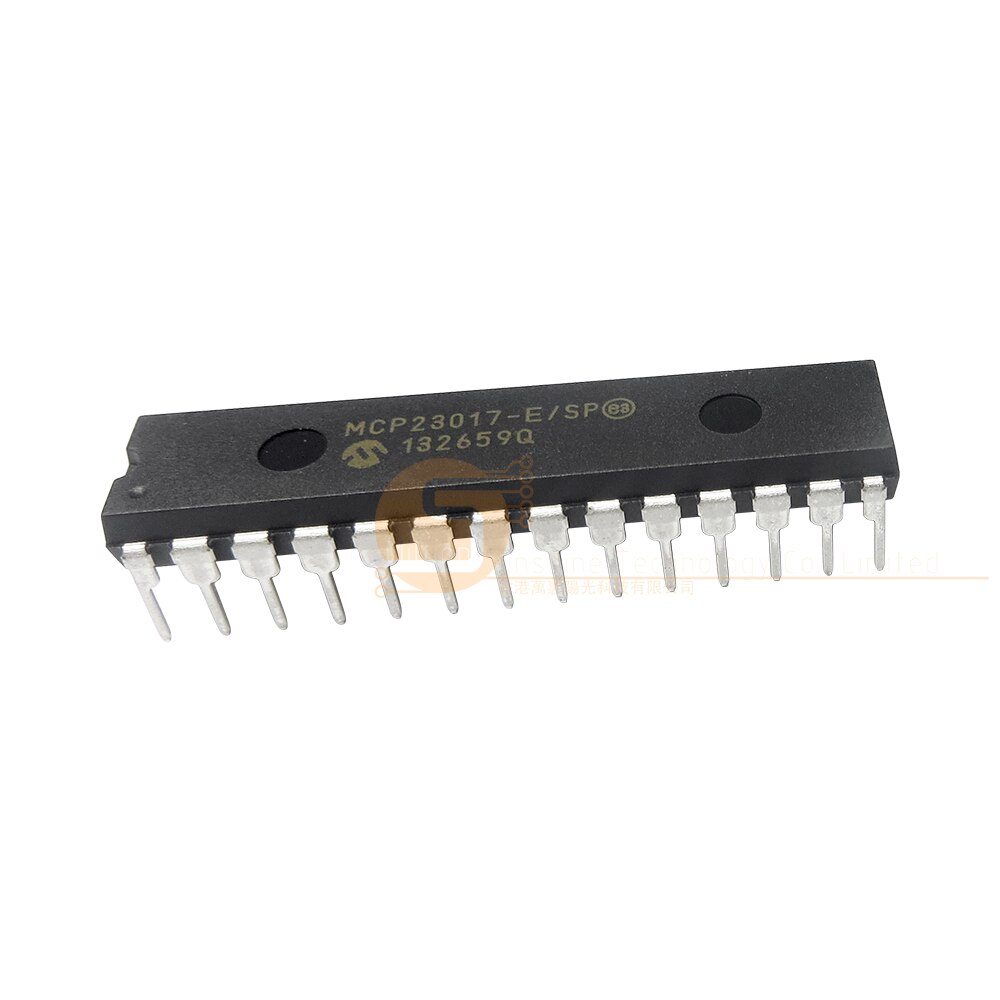

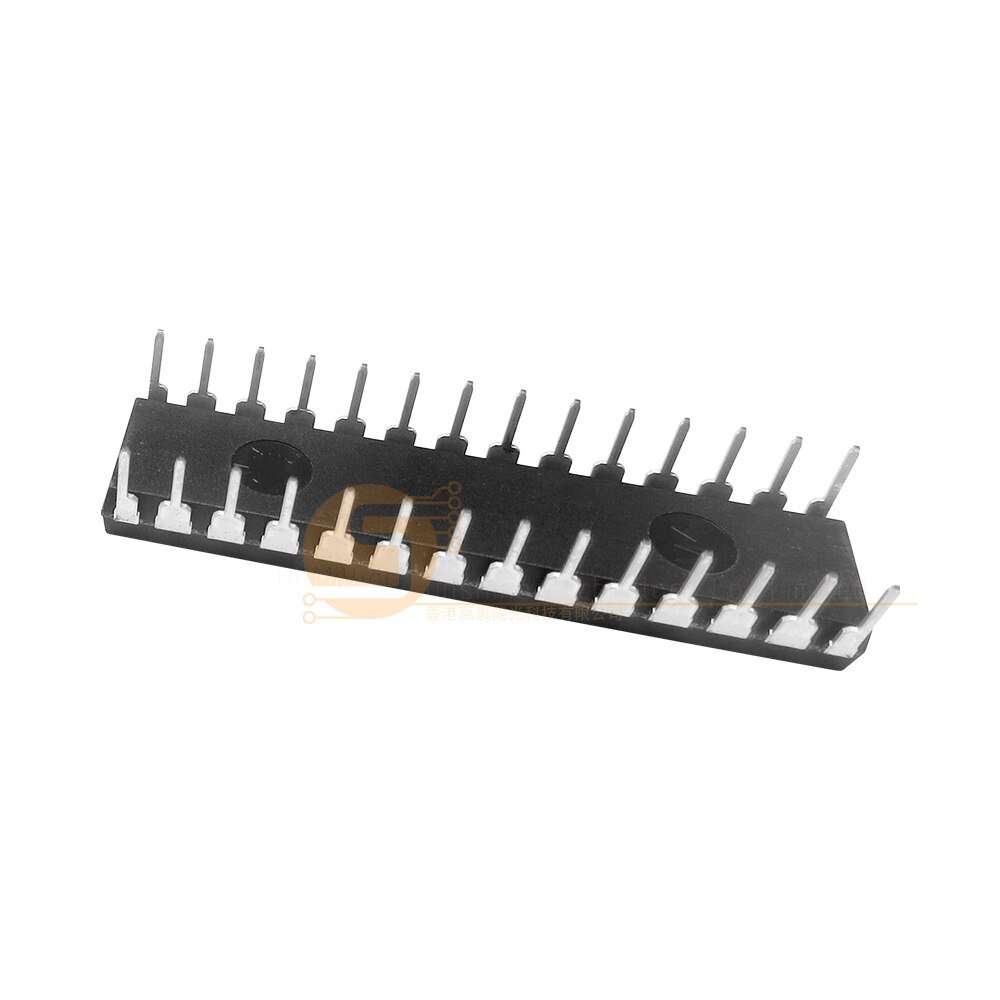

MCP23017-E IC ขยายขา I/O 16 ขา สำหรับ Arduino

ขยายขาที่มีอย่างจำกัดของ Arduino ให้เพิ่มขึ้นอีก 16 ขา I/O ด้วย IC MCP23017-E

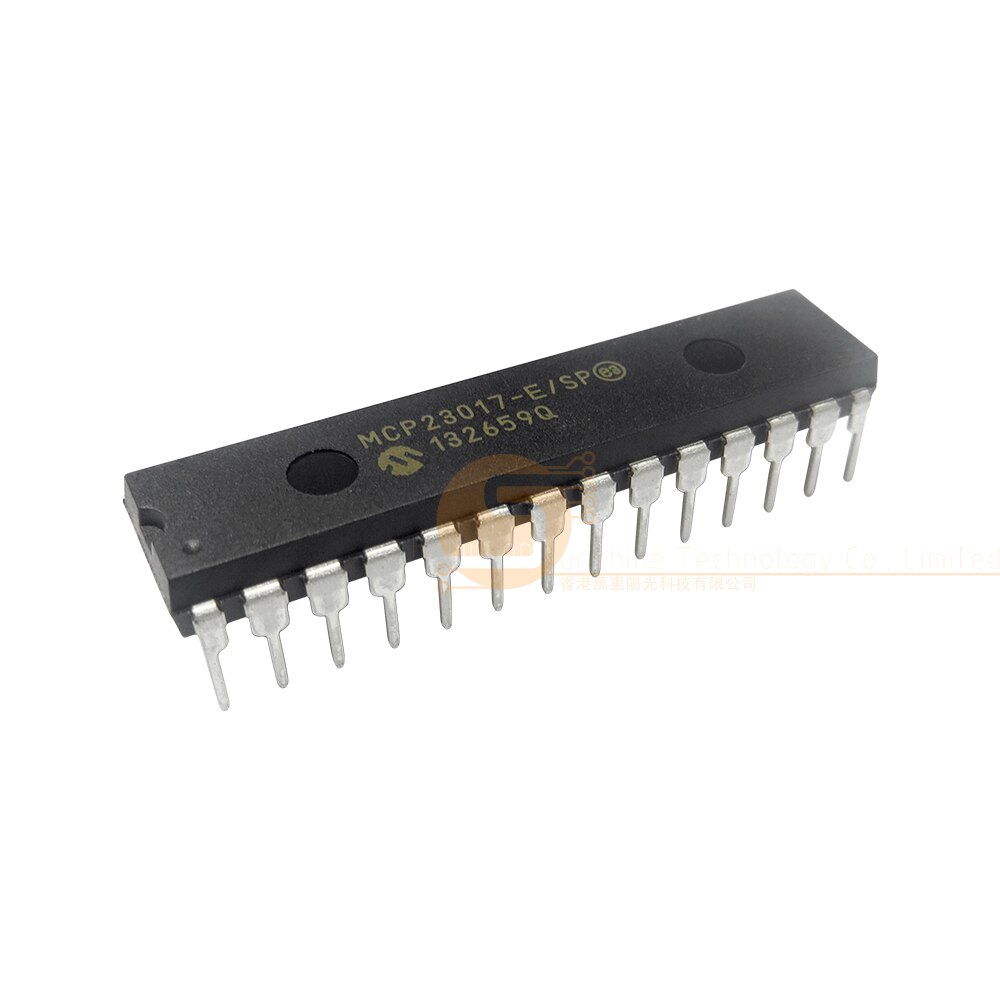

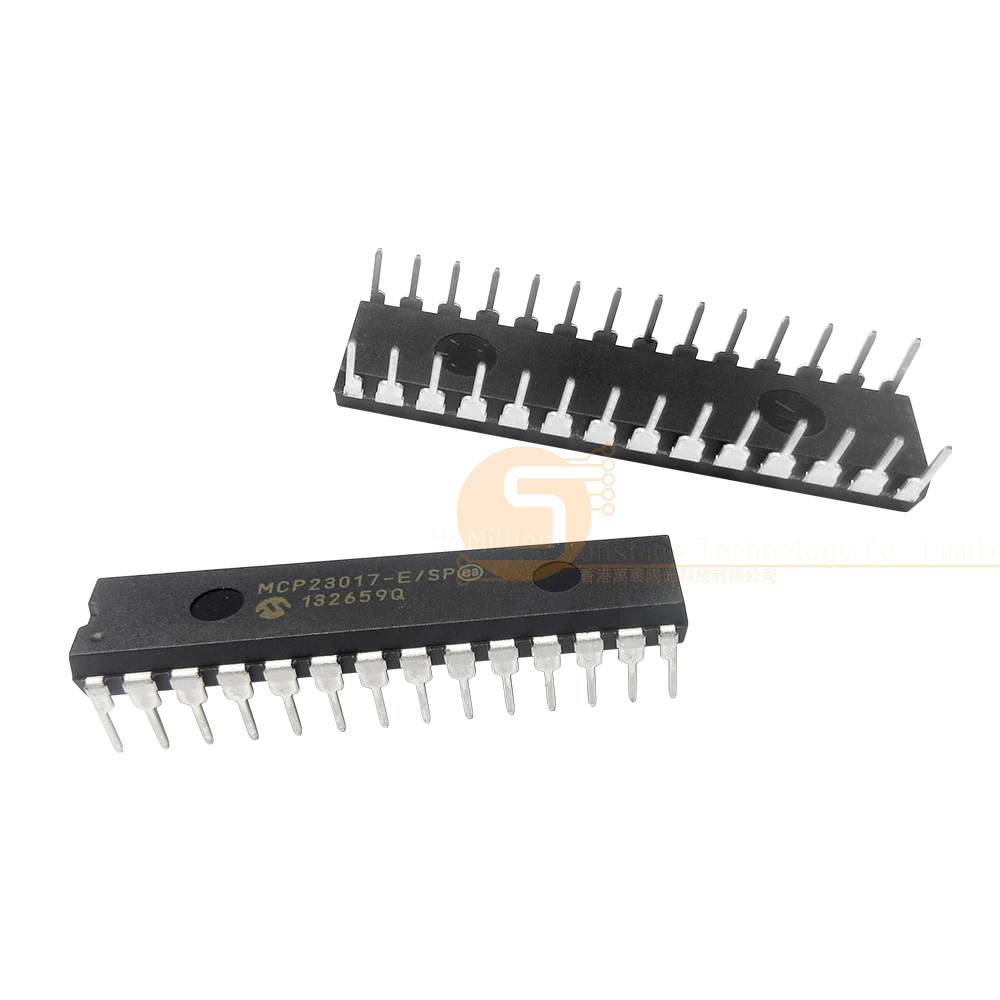

MCP23017-E/SP DIP-28 MCP23017 16-Bit I/O Expander with I2C Interface IC

• ใช้แรงดันไฟเลี้ยง VCC = 1.8V -5.5V
• มีความสามารถในการจ่ายหรือรับกระแสต่อขา (Source & Sink Current per I/O): 25mA
• สื่อสารข้อมูลผ่านบัส I2C (SDA and SCL) ความเร็ว 100kHz (standard), 400kHz (fast-mode) และ 1.7MHz

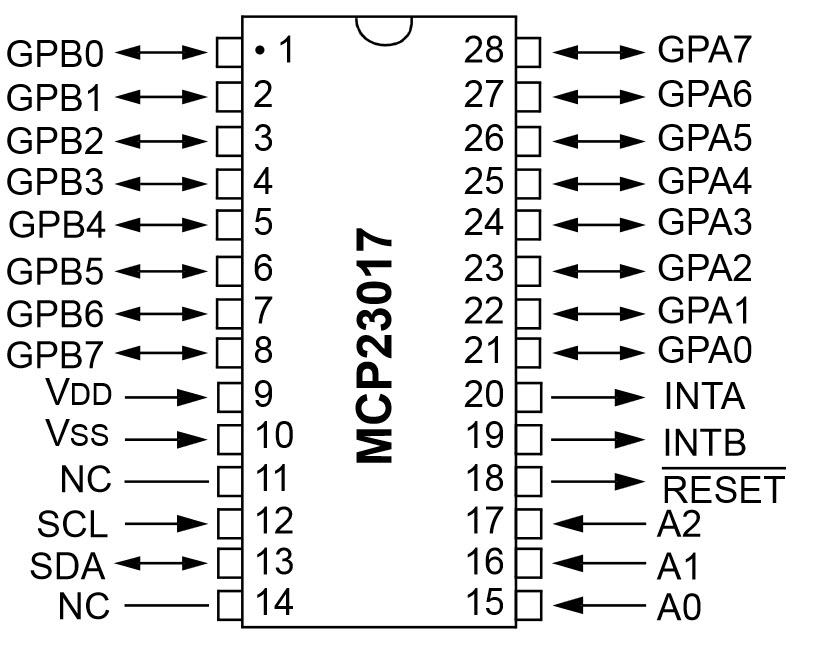

• มีขาสำหรับกำหนดหมายเลขของอุปกรณ์ (slave address) 3-bit address pins: A2,A1,A0
• มีขา I/O รวม 16 ขา แบ่งเป็น I/O Port สองชุด (Two 8-bit I/O ports): GPA0-7 and GPB0-7
• เลือกทิศทางของ I/O Port ได้ โดยโปรแกรมค่าให้เป็นอินพุตหรือเอาต์พุตได้ เลือกแต่ละขาได้เป็นอิสระจากกัน
• ขา I/O ทั้ง 16 ขา มี pull-up resistor 100kΩ อยู่ภายใน สามารถเปิดหรือปิดการใช้งานได้ แต่ละขา มี Output Latch
• ในกรณีที่ใช้เป็นเอาต์พุต หรือถ้าเป็นอินพุต ก็สามารถกำหนดให้ขาอินพุต สามารถตรวจจับ การเปลี่ยนแปลงลอจิก
• หรือเปรียบเทียบกับค่าที่ได้กำหนดไว้ในรีจิสเตอร์ภายในได้ และสร้างอินเทอร์รัพท์ที่ขา INTA และ INTB (interrupt-on-change)
• มีขาอินเทอร์รัพท์-เอาต์พุต 2 ชุด (Interrupt output pins) สำหรับ GPA และ GPB: INTA and INTB
• มีขารีเซต Hardware reset pin (active-low): /RESET
