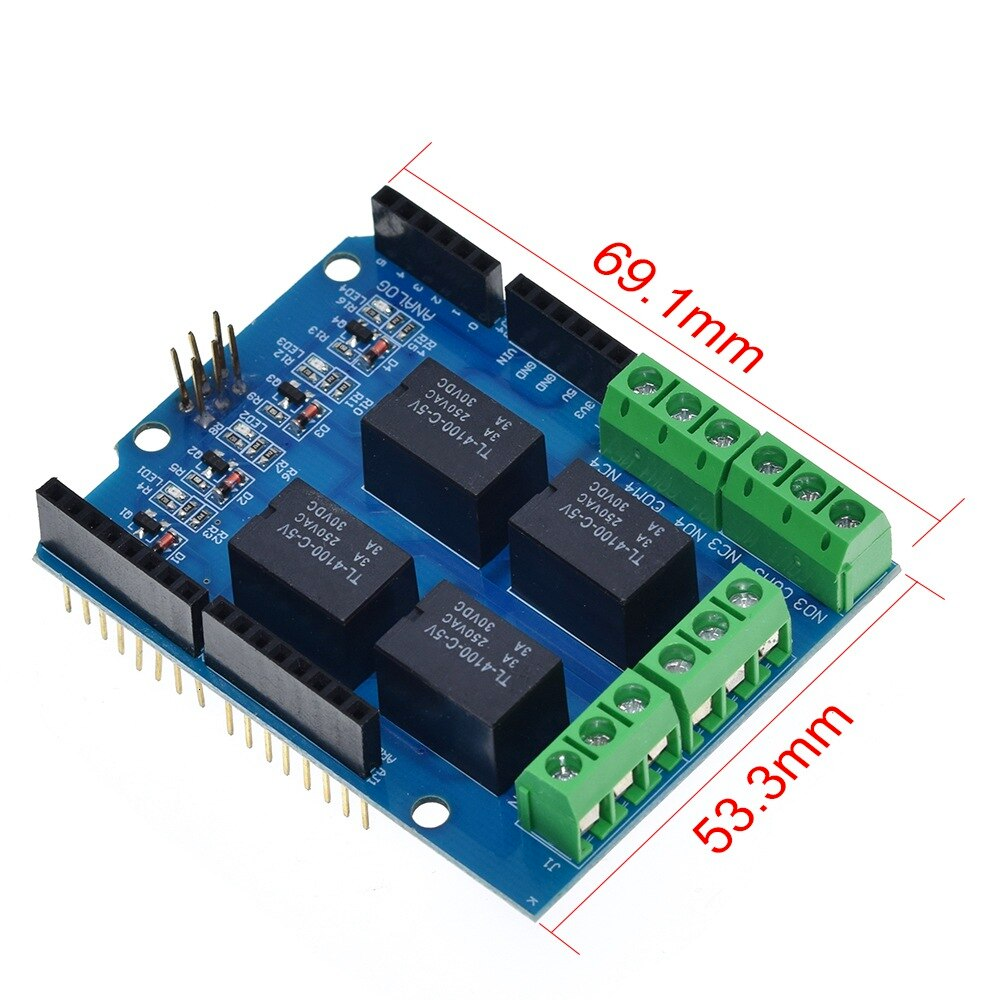

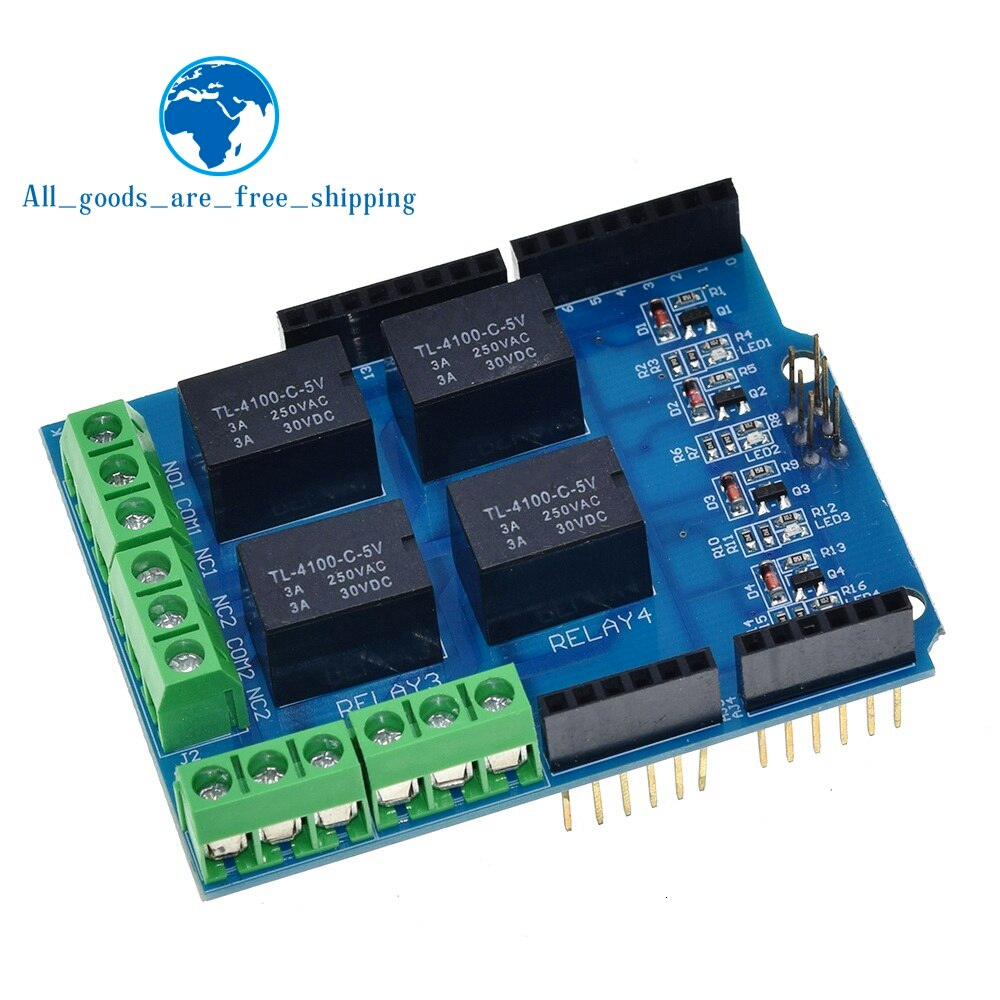

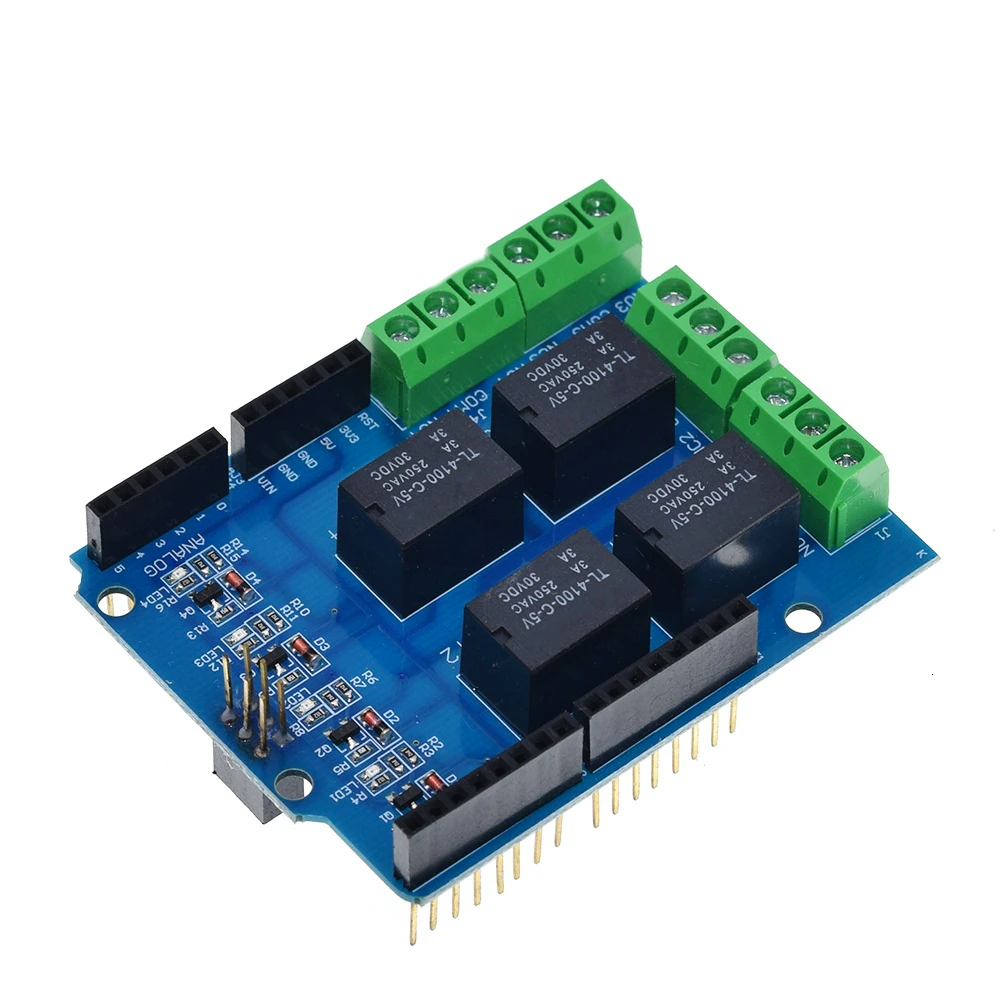

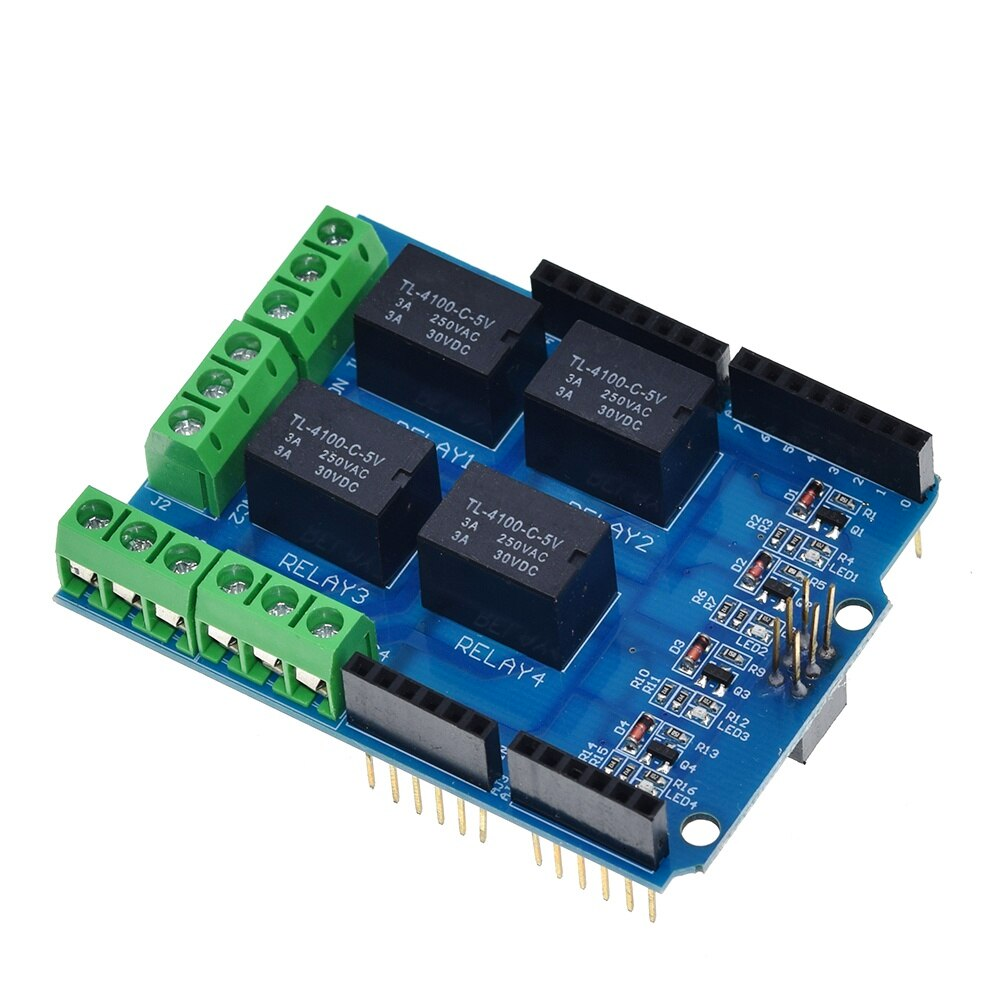

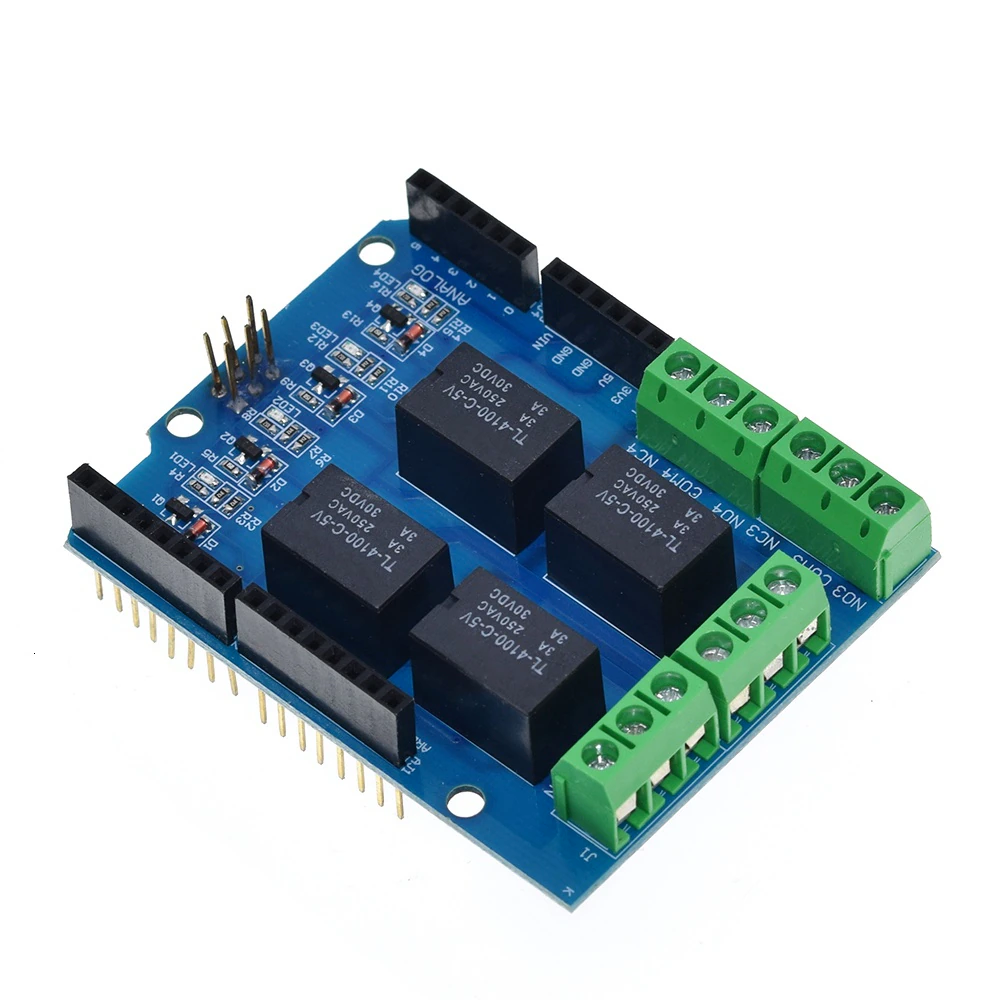

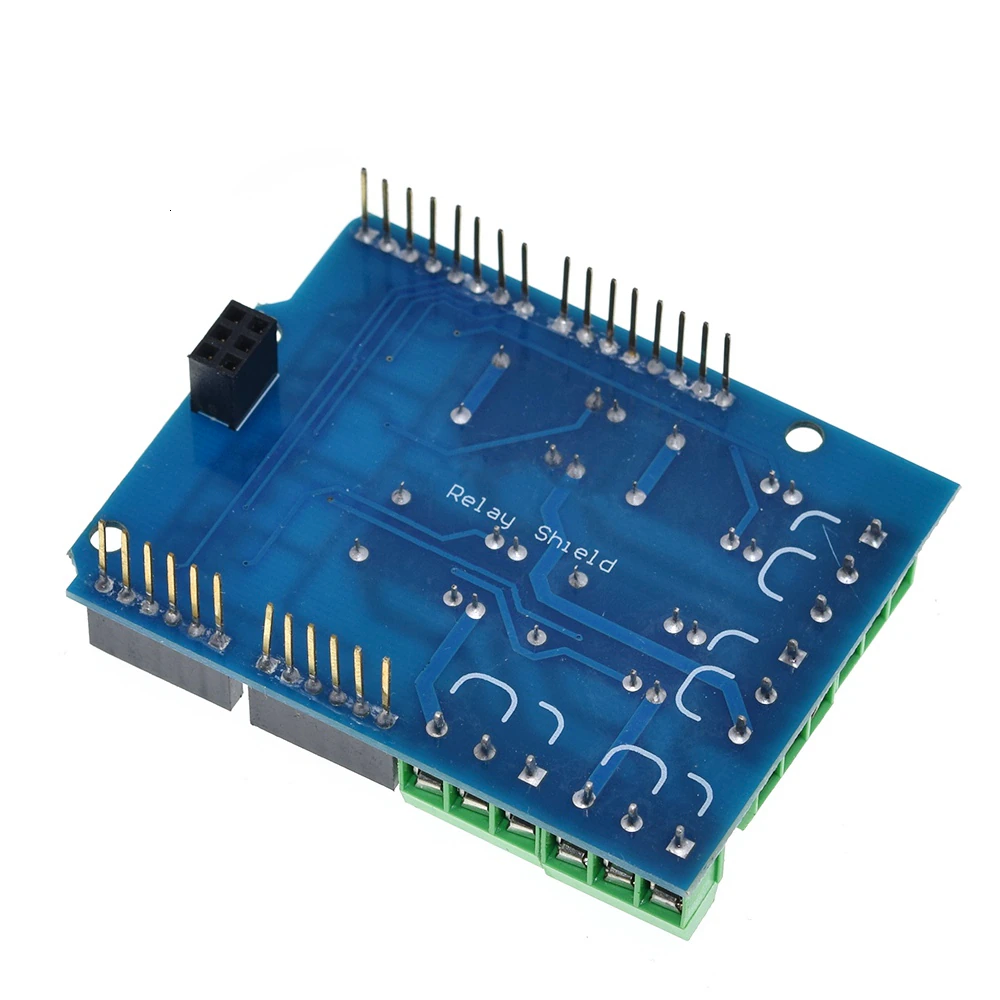

4 Channel Relay Board for Arduino UNO R3
| รหัสสินค้า | RB-0274 |
| หมวดหมู่ | รีเลย์ (Relay) / Dimmer |
| ราคาปกติ | |
| ลดเหลือ | 220.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
บอร์ดชิวล์ 4 Channel Relay Board ขนาด 3A/250VAC หรือ 3A/30VDC ช่องต่อแบบสกรูพร้อมไฟ LED แสดงผล เสียบลงบนบอร์ด Arduino ก็สามารถควบคุมไฟผ่าน Relay ได้แล้ว รองรับ Arduino Uno และ Arduino Mega2560 ทำงานแบบ Active High
รีเลย์ 4 ช่อง Arduino Shield บอร์ดนี้ใช้งานง่าย ทำงานแบบ Active High โดยจะใช้ขาควบคุมดังนี้
ขา7 = รีเลย์ตัวที่ 1
ขา6 = รีเลย์ตัวที่ 2
ขา5 = รีเลย์ตัวที่ 3
ขา4 = รีเลย์ตัวที่ 4
Description
Relay Shield (ie 5V Quad Relay Module) is a small current signal control power equipment commonly used electronic module, enabling high-power single-chip control devices are widely used in SCM system to make smart home project; and can be directly plugged into the compatible the use of various types of motherboards, eliminating the patch cable troubles.
Module features are as follows:
1. Standard For Shield interfaces and shape
2. Can continue to stack other For expansion boards
3. 3 M3 screw positioning holes for easy installation
4. High Drive (5V or 3.3V) normally open contact closure
5. Onboard relay indicator (red)
Special Note: When using the For UNO board connected to it, because UNO USB interface is extremely high, should avoid green terminals are shorted its shell.
Relay Shield Interface: (the last picture show)
Relay: sky- 5V DC relay , model HJR-4102-L-5V, which Relay1 behalf of the 1st relay , the other and so on.
Power Interface : 5V DC power interface
Indicator: four lights are red when the relay is driven high , the corresponding indicator will light up .
