Infrared IR Flame Detector Sensor

Infrared IR Flame Detector Sensor
Infrared IR Flame Detector SensorInfrared IR Flame Detector SensorInfrared IR Flame Detector Sensor
รหัสสินค้า RB-0299
หมวดหมู่ เซ็นเซอร์แสง (Optical)
ราคาปกติ 85.00 บาท
ลดเหลือ 65.00 บาท
ขออภัย สินค้าหมด
บัตรประชาชน
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay

รายละเอียดสินค้า

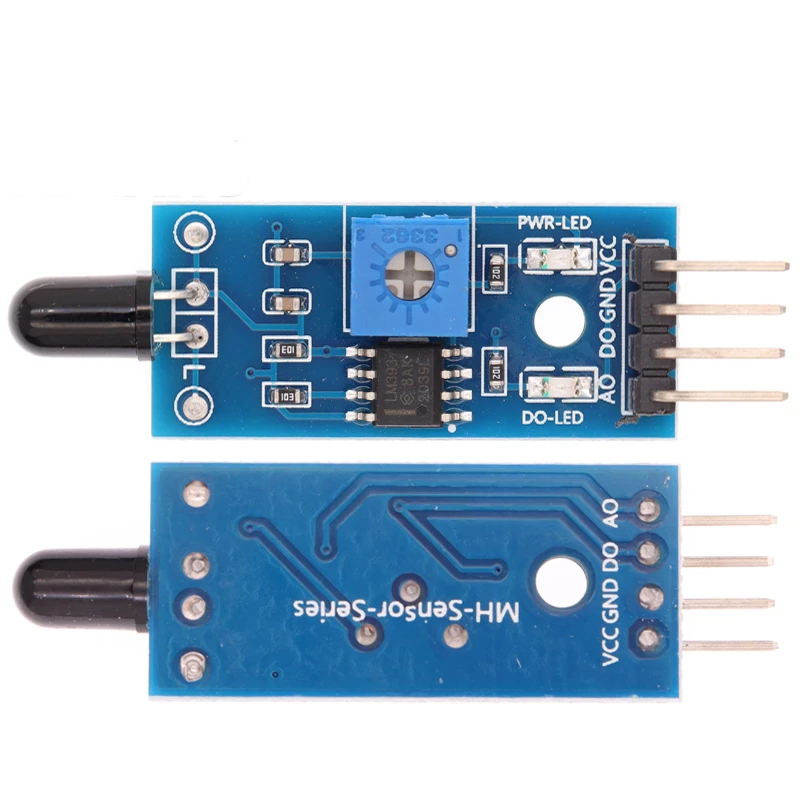

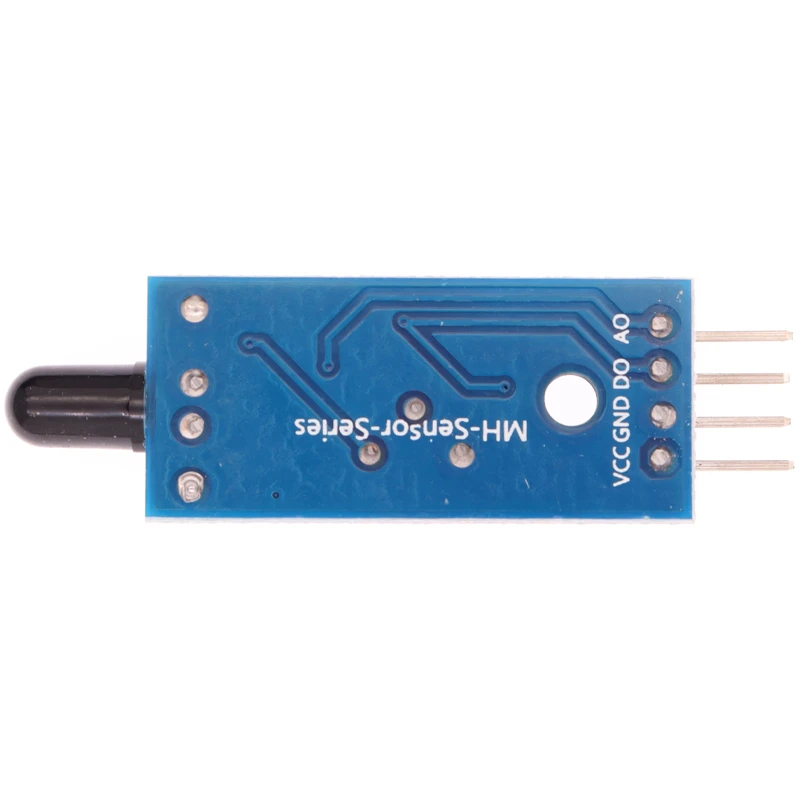

IR Infrared 3 Wire Flame Detection Sensor Module เป็นโมดูลตรวจจับเปลวไฟที่ใช้เซ็นเซอร์อินฟราเรด (IR) เพื่อตรวจจับแสงที่เกิดจากเปลวไฟ มักใช้ในงานป้องกันอัคคีภัย ระบบเตือนภัย หรือหุ่นยนต์ดับเพลิง

คุณสมบัติหลัก

  • การตรวจจับแสงอินฟราเรดจากเปลวไฟ: มีความไวสูงต่อช่วงแสง 760-1100 nm ซึ่งเป็นช่วงที่เปลวไฟปล่อยออกมา
  • ระยะตรวจจับ: ประมาณ 0-1 เมตร (ขึ้นอยู่กับความเข้มของเปลวไฟ)
  • มุมตรวจจับ: ประมาณ 60 องศา
  • แรงดันใช้งาน: 3.3V - 5V
  • เอาต์พุต: มีทั้ง Digital (DO) และ Analog (AO)
  • โครงสร้าง 3 ขา
    • VCC → จ่ายไฟ 3.3V - 5V
    • GND → กราวด์
    • OUT → สัญญาณเอาต์พุต (HIGH/LOW หรือค่า Analog)

หลักการทำงาน

  1. Digital Output (DO)
    • มีตัวปรับความไว (Potentiometer) เพื่อกำหนดระดับแสงที่เซ็นเซอร์จะทำให้เอาต์พุตเปลี่ยนสถานะ
    • ถ้าพบแสงเปลวไฟในระยะตรวจจับ OUT = LOW (0V)
    • ถ้าไม่มีเปลวไฟ OUT = HIGH (5V)
  2. Analog Output (AO)
    • ให้ค่าความเข้มของแสงเป็นแรงดันไฟฟ้า (0V - 5V)
    • ยิ่งแสงแรง ค่า AO ยิ่งสูง

การใช้งานกับ Arduino หรือ ESP32



การต่อวงจร



Sensor Pin Arduino Pin ESP32 Pin
VCC 5V 3.3V
GND GND GND
OUT Digital หรือ Analog Pin Digital หรือ Analog Pin





โค้ดตัวอย่าง (ตรวจจับเปลวไฟแบบ Digital Output)


#define flamePin 7  // กำหนดขาเซ็นเซอร์

void setup() {
    pinMode(flamePin, INPUT);
    Serial.begin(9600);
}

void loop() {
    int flameState = digitalRead(flamePin);
    if (flameState == LOW) {
        Serial.println("🔥 Flame Detected! 🔥");
    } else {
        Serial.println("No Flame");
    }
    delay(500);
}



โค้ดตัวอย่าง (อ่านค่า Analog Output)


#define flamePin A0  // กำหนดขาเซ็นเซอร์เป็นขา Analog

void setup() {
    Serial.begin(9600);
}

void loop() {
    int flameValue = analogRead(flamePin);
    Serial.print("Flame Intensity: ");
    Serial.println(flameValue);
    delay(500);
}


การนำไปใช้งาน

✅ ระบบแจ้งเตือนเพลิงไหม้ – ติดตั้งในบ้านหรือโรงงานเพื่อตรวจจับไฟไหม้
✅ หุ่นยนต์ดับเพลิง – ใช้ในโครงงานหุ่นยนต์ที่สามารถค้นหาและดับไฟได้
✅ ตรวจสอบแหล่งกำเนิดความร้อน – ใช้ในงานวิจัยหรือการควบคุมการผลิต

ข้อควรระวัง

  • โมดูลนี้ ไม่สามารถใช้แทนเซ็นเซอร์ตรวจจับควัน ได้ เพราะตรวจจับแสงอินฟราเรดเท่านั้น
  • ไม่สามารถตรวจจับเปลวไฟที่ถูกกั้นโดยกระจกได้

สรุป
โมดูล IR Infrared 3 Wire Flame Detection Sensor เหมาะสำหรับโครงงานที่ต้องการตรวจจับเปลวไฟแบบง่ายๆ และสามารถใช้งานได้ทั้ง Digital และ Analog Output เชื่อมต่อกับ Arduino หรือ ESP32 ได้สะดวก
