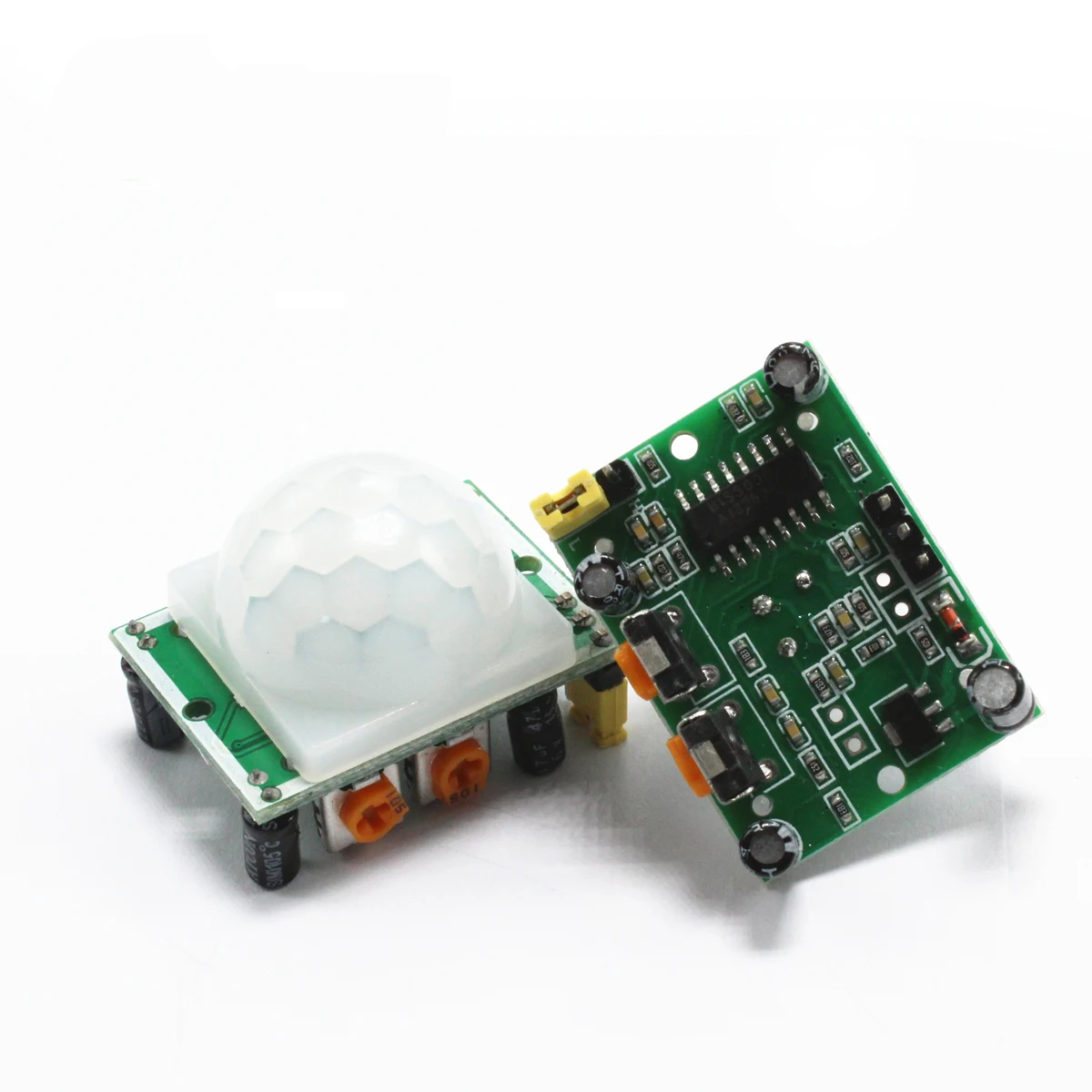

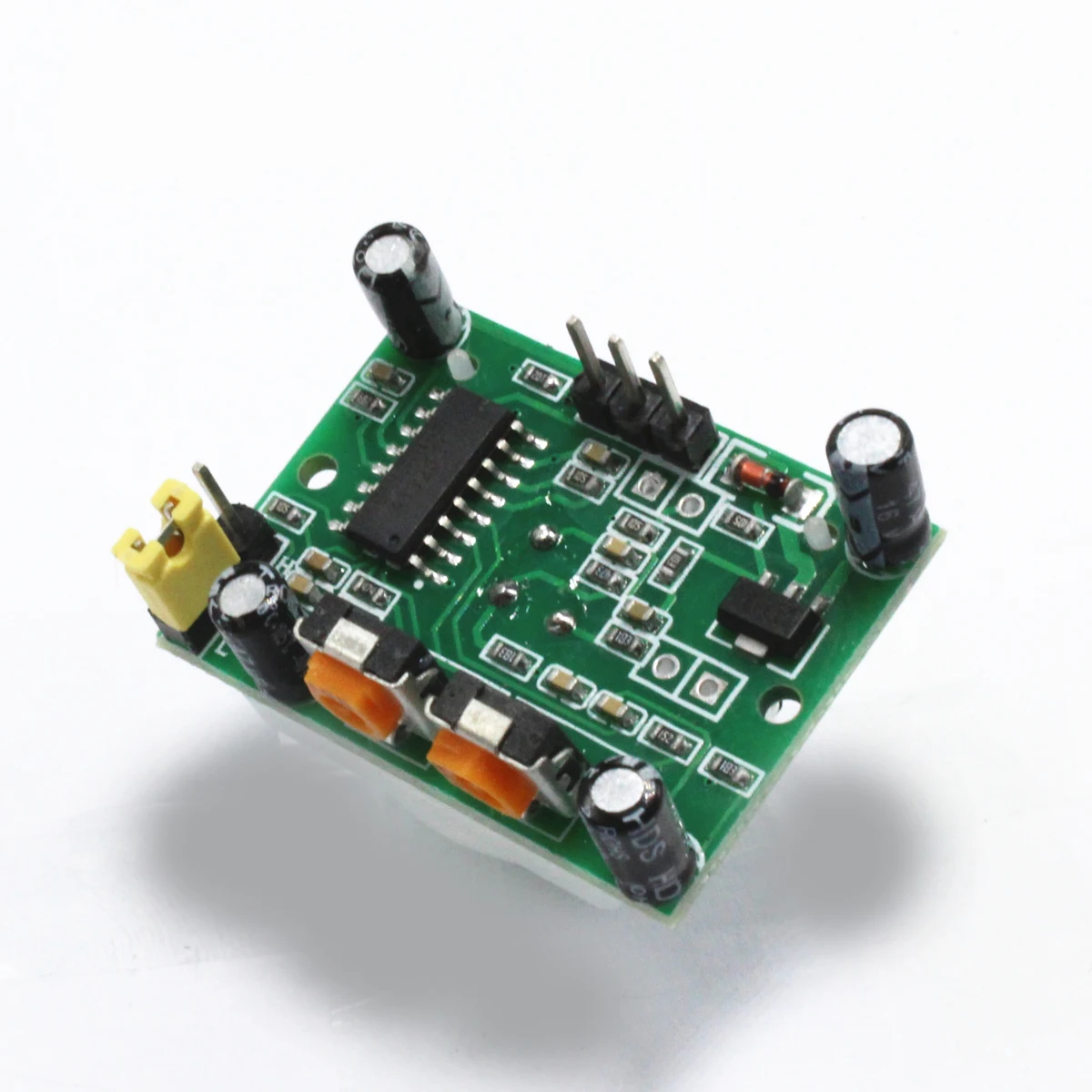

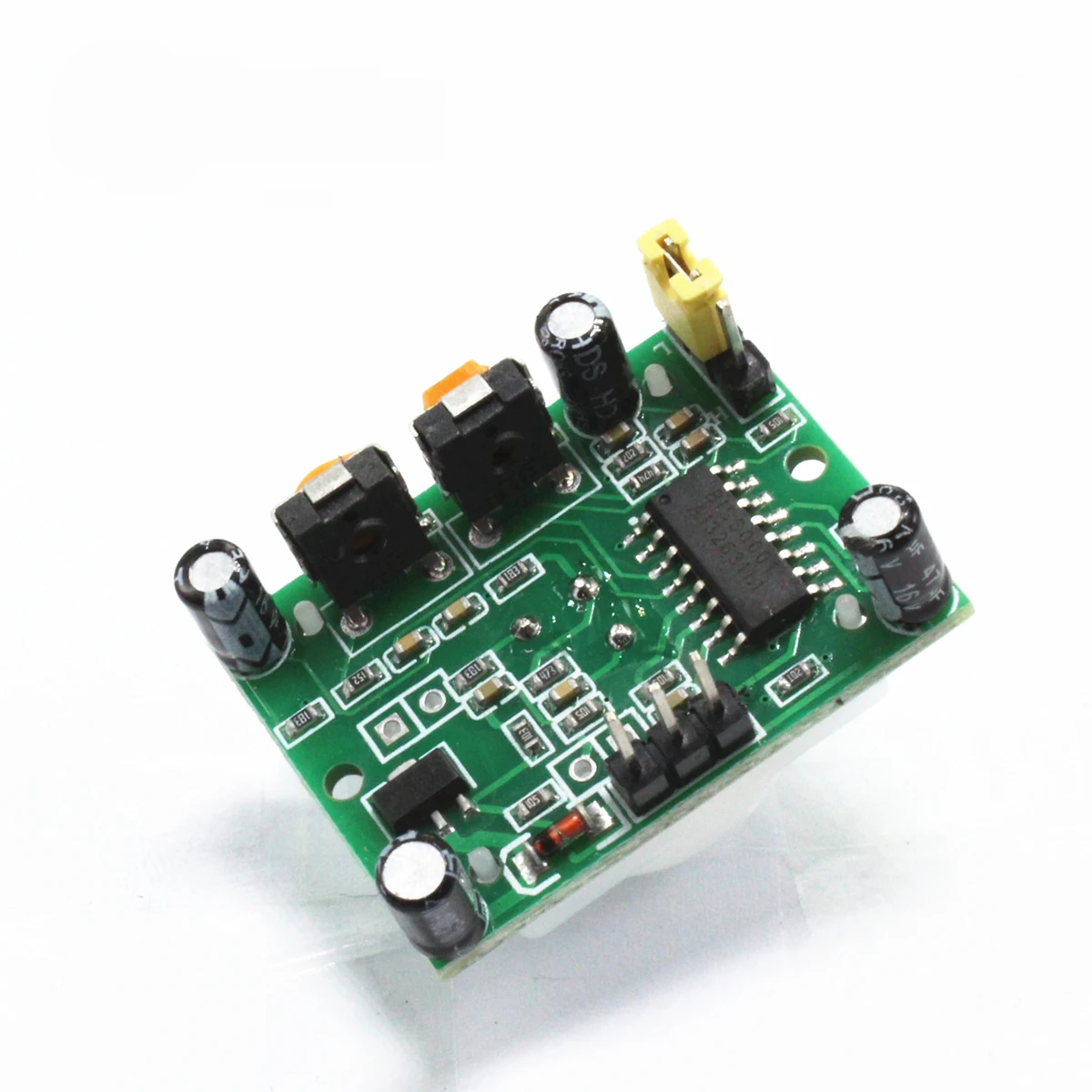

เซ็นเซอร์ PIR HC-SR501 ตรวจจับการเคลื่อนไหวมนุษย์

PIR HC-SR501 เซนเซอร์ตรวจจับความเคลื่อนไหว

- เซ็นเซอร์ PIR HC-SR501  ตรวจจับการเคลื่อนไหวมนุษย์

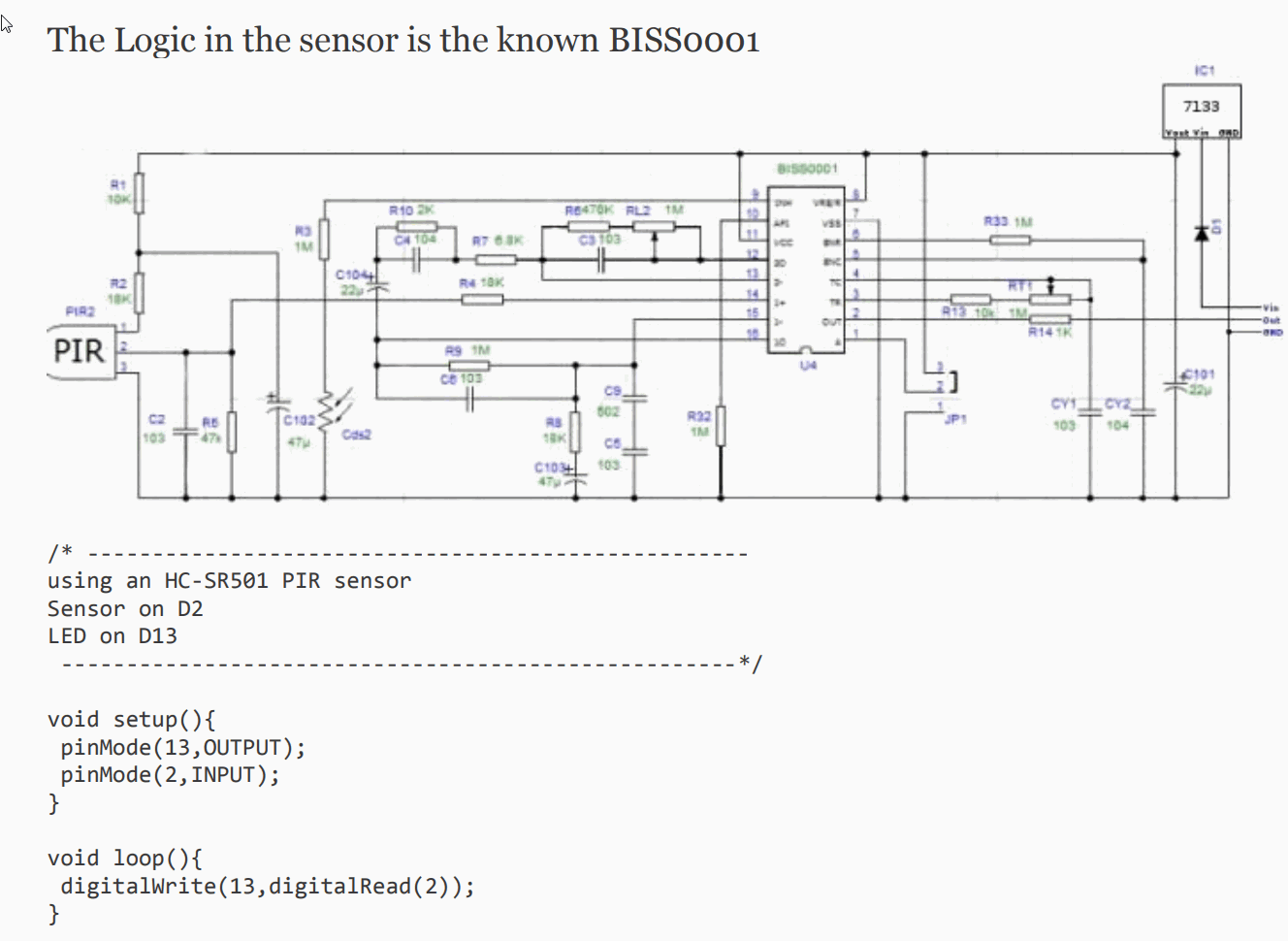

- ใช้เซ็นเซอร์ PIR ไอซีเบอร์ BISS0001

- แรงดันไฟเลี้ยง : 5Vdc

- สัญญาณเอาต์พุต: เมื่อตรวจจับเจอ : High = 3.3V  เมื่อตรวจจับไม่เจอ เป็น Low 0V

- ขา Trigger: H/Repeat trigger (Defualt)

- ระยะการตรวจจับ 3-5 เมตร (โดยการปรับ RL)

- เวลาในการหน่วง (Delay time)ซ 5-200 วินาที (โดยปรับ RT)

- Blockade time: 2.5 วินาที(default)

- ขนาดบอร์ด 3.2x2.4x2.5 ซม.

Motion Sensor Module

• Dimension: 3.2cm*2.4cm*1.8cm (approx)
• Infrared sensor with control circuit board
• The sensitivity and holding time can be adjusted
• Working Voltage Range: DC 4.5V- 20V
• Current drain:<60uA
• Voltage Output: High/Low level signal:3.3V TTL output
• Detection distance: 3--7m(can be adjusted)
• Detection range: <140°
• Delay time: 5-200s(can be adjusted, default 5s +-3%)
• Blockade time: 2.5s (default)
• Trigger: L: Non-repeatable trigger H: Repeat Trigger (default)
• Work temperature:-20-+80°C
• Trigger Method: L unrepeatable trigger / H repeatable trigger

Package content:

• 1*HC-SR501 Module

Note:

• Sensitive Setting: turn to right, distance increases (About 7m); turn to left, distance reduce (About 3m)
• Time Setting: turn to right, time increases (About 300s); turn to left, time reduce (About 5s)
