Dimmer Module PWM control โมดูลหรี่ไฟ Arduino 220VAC 8A

โมดูลหรี่ไฟ 220VAC สามารถใช้งานได้กับอุปกรณ์ที่เป็นขดลวด เช่น เตารีด หลอดไฟแบบใส้ มอเตอร์ ฮีตเตอร์ รองรับอุปกรณ์ที่ใช้ไฟฟ้ากระแสสลับแรงดัน 100V ถึง 250V รองรับกระแสไฟฟ้าสูงสุด 8A 1200W(600W)

ข้อกําหนด:

กําลังไฟ: สูงสุด 220V (5A ~ 10A)

ความถี่ไฟฟ้ากระแสสลับ: 50/60 เฮิรตซ์

การแยก: ออปโตคัปเปลอร์

ระดับลอจิก: 3.3V/5V

จุดศูนย์: ระดับลอจิก

การมอดูเลต (DIM/PSM): ระดับลอจิกเปิด/ปิด TRIAC

สัญญาณปัจจุบัน:> 10mA

สําหรับใช้ในร่มและกลางแจ้ง

อุณหภูมิในการทํางาน: −20°ค ถึง 80°ค

ความชื้นในการทํางาน: สภาพแวดล้อมที่แห้งเท่านั้น

หมายเหตุ:

1. เนื่องจากความแตกต่างของแสงและหน้าจอ สีของสินค้าอาจแตกต่างจากรูปภาพเล็กน้อย.

2.โปรดเผื่อความแตกต่าง 1 มม.-1 ซม.เนื่องจากการวัดด้วยตนเอง

AC Dimmer ได้รับการออกแบบมาเพื่อควบคุมแรงดันไฟฟ้ากระแสสลับ 220V/110V ซึ่งสามารถจ่ายกระแสได้สูงถึง 5A - 10A (TRIAC BTA16 สามารถจ่ายกระแสได้สูงถึง 600V / 16A แต่ไม่แนะนำ) ส่วนใหญ่จะใช้ การเปิด / ปิดไฟ หรี่ไฟ เช่น โคมไฟ , พัดลม, ปั๊ม, เครื่องฟอกอากาศ เป็นต้น

ระดับตรรกะนั้นทนทานต่อ 5V และ 3.3V ดังนั้น จึงสามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ด้วยตรรกะระดับ 5V และ 3.3V ได้

ใน Arduino ตัวหรี่จะถูกควบคุมด้วยไลบรารี RBDdimmer.h ซึ่งใช้การอินเตอร์รัปต์ภายนอกและการขัดจังหวะเวลาประมวลผล ช่วยลดความยุ่งยากในการเขียนโค้ดและให้เวลาประมวลผลมากขึ้น




ดาวน์โหลดไลบรารี


https://github.com/RobotDynOfficial/RBDDimmer

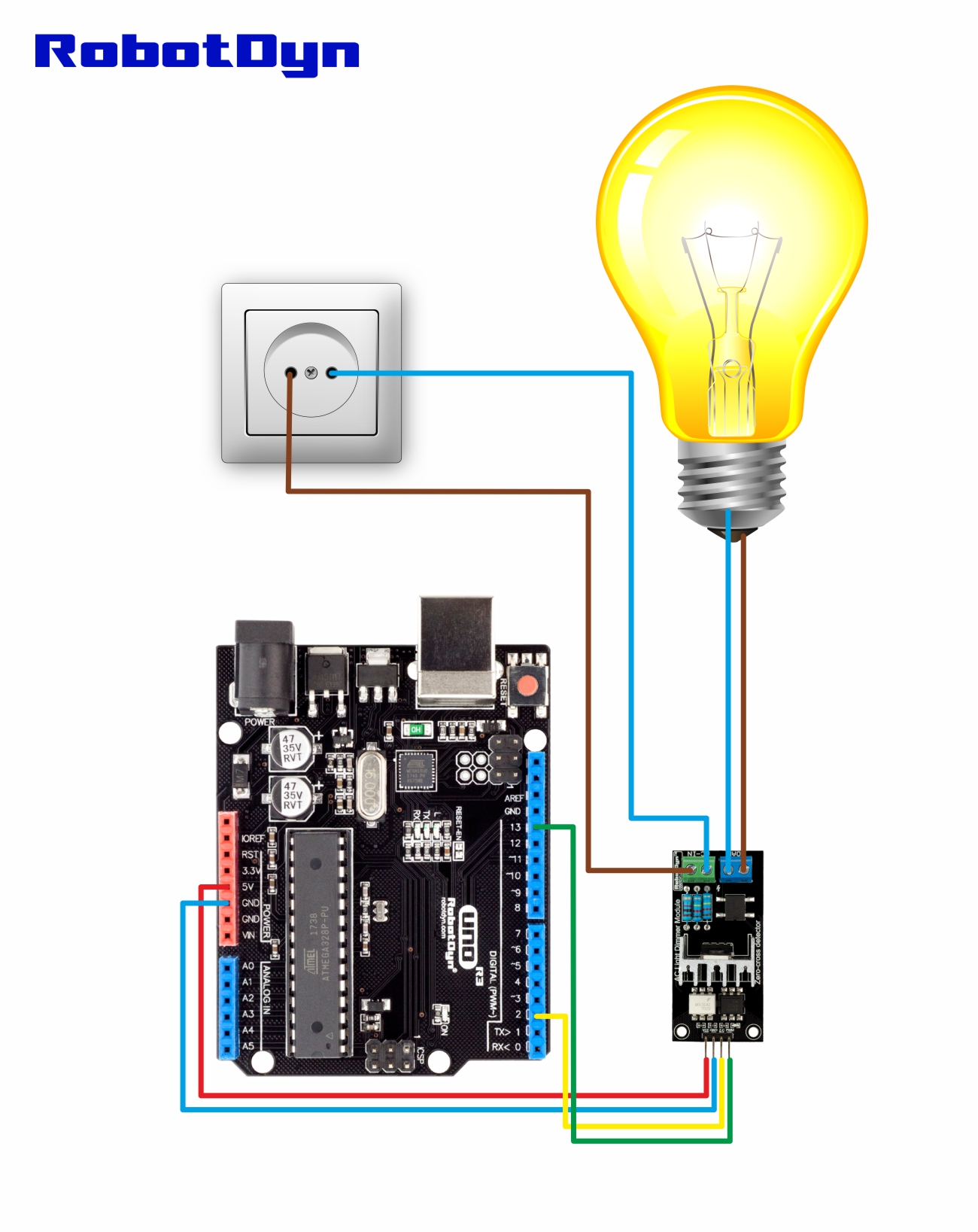

การควบคุมจาก Arduino ผ่านพินดิจิตอลสองตัว คือ 1. First (Zero) เพื่อควบคุมการส่งผ่าน Phase Null ของ AC ซึ่งใช้ในการเริ่มต้นสัญญาณขัดจังหวะ 2. (DIM / PSM) เพื่อควบคุมการหรี่ไฟ

และ Zero ต้องการการเชื่อมต่อกับขาไมโครคอนโทรลเลอร์ที่กำหนด (ซึ่งแตกต่างกันไปขึ้นอยู่กับรุ่นของ Uno, Nano, Leonardo, Mega) เนื่องจาก interrupts ของไมโครคอนโทรลเลอร์ที่แตกต่างกัน
