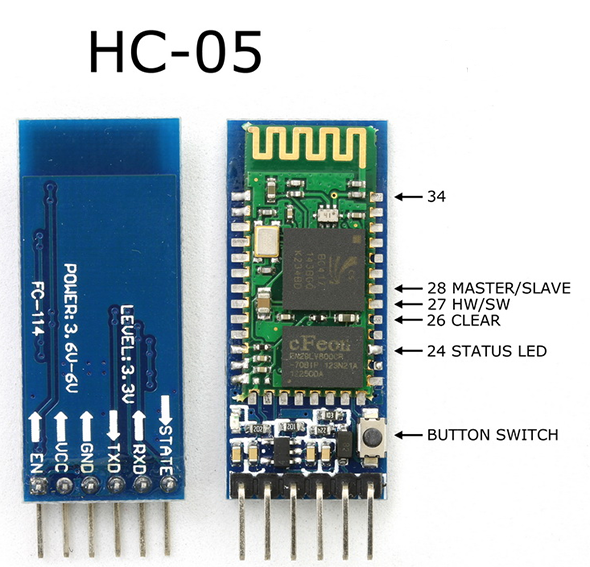

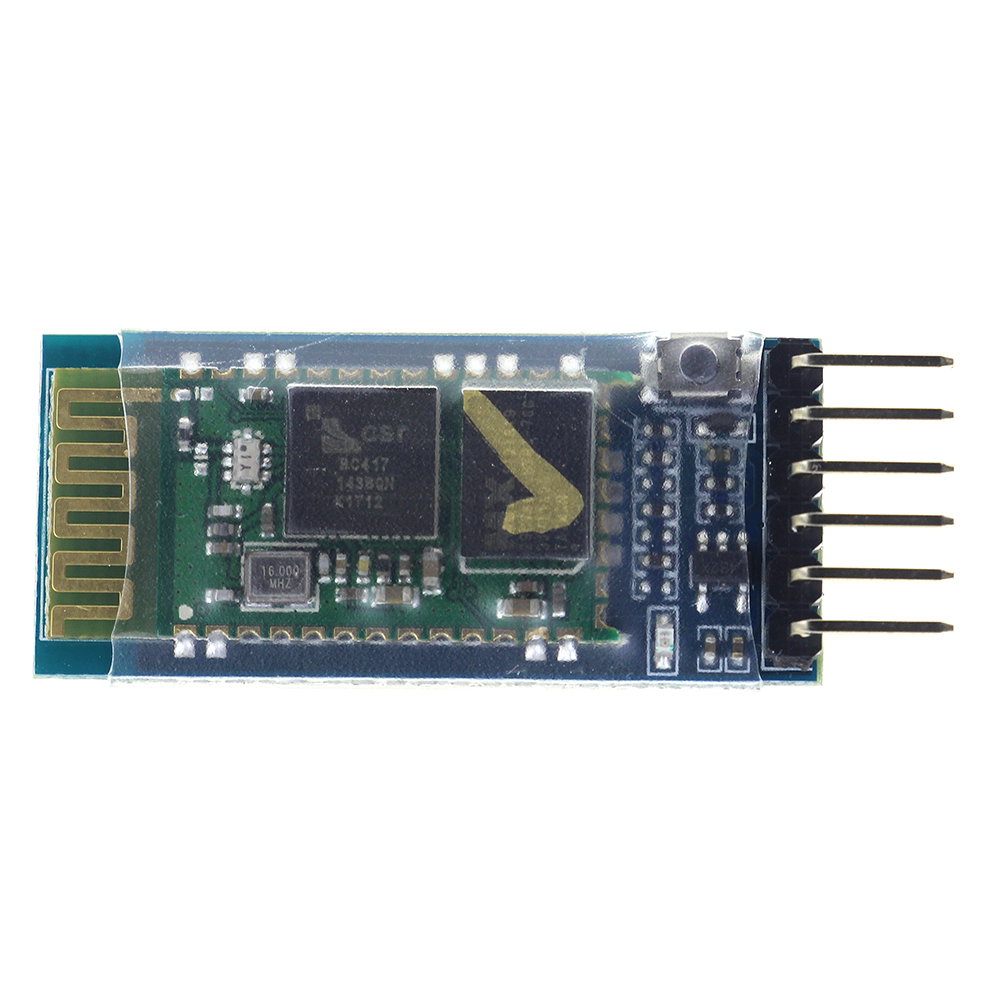

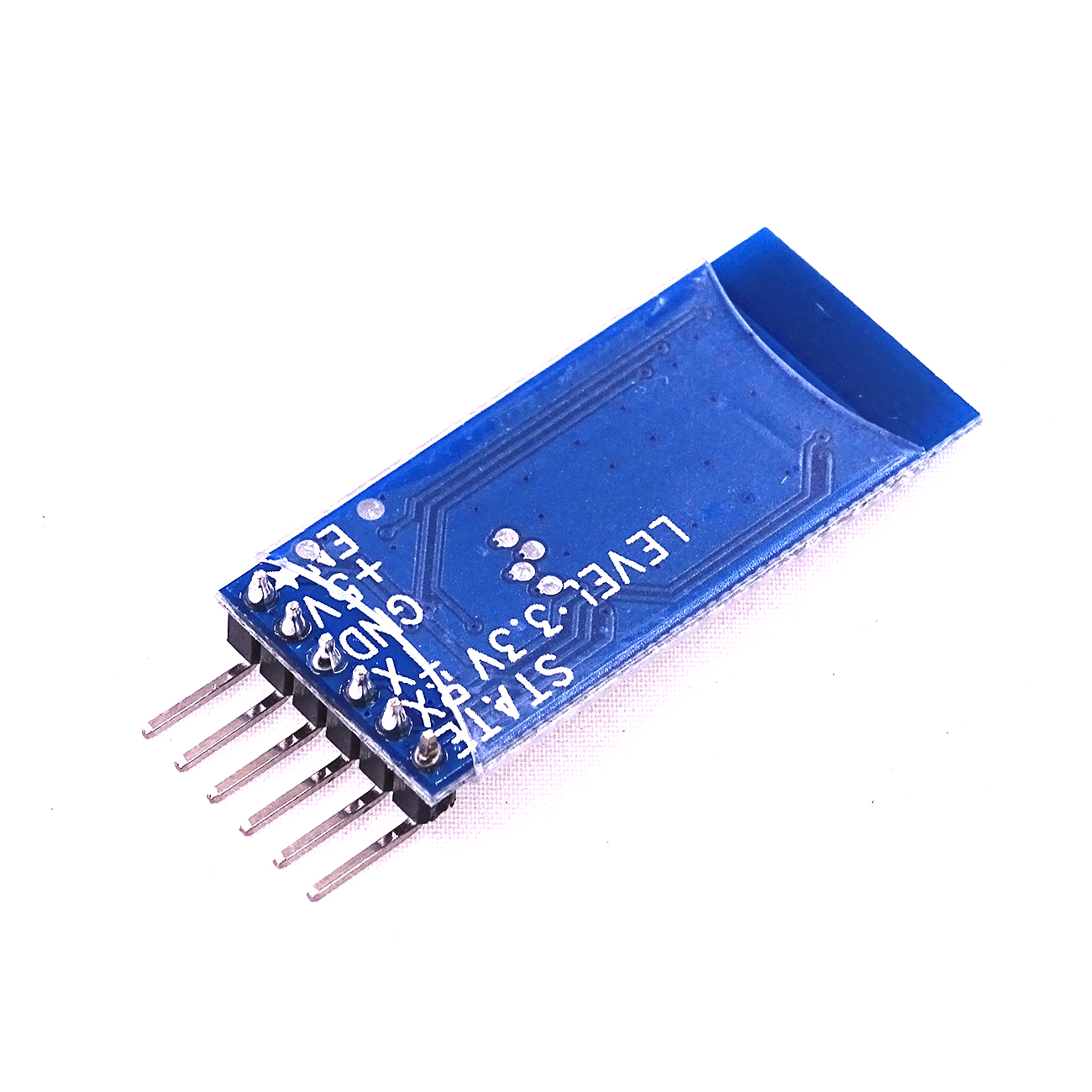

HC-05 Bluetooth Master Slave

HC05 JY-MCU anti-reverse, integrated Bluetooth serial pass-through module, HC-05 master-slave 6pin

โมดูลบลูทูธ HC-05 ที่เป็นได้ทั้งตัวส่งหรือตัวรับ

Specification

โมดูลบลูทูธที่บัดกรีติดกับบอร์ดฐานพร้อมใช้งาน

สามารถกำหนดให้เป็น Master หรือ Slave ได้

แหล่งจ่ายไฟ(power supply): 5 หรือ 3.3Vdc

แรงดันในการทำงาน: 3.3V

การเชื่อมต่อแบบ Serial/UART (Rx,Tx)  โดยใช้ AT command

- แรงดันไฟเลี้ยง : 3.3-6 Vdc

- อัตรบอร์ดเรท: 9600,8,1,n

- ระยะการรับส่งประมาณ : 30 ฟุต

- มี LED แสดงสถานะการทำงาน

- ใช้กระแสประมาณ 150 mA ที่แรงดัน 3.3 V

HC-05 Bluetooth ส่วนใหญ่จะใช้งานด้านการสื่อสารหรือส่งข้อมูลเป็นหลัก เพราะ HC-05 สามารถทำงานได้ 2 โหมด เป็น Server หรือ Client ได้ เราสามารถประยุกต์ใช้ Bluetooth Module มาเป็นช่องทางในควบคุมอุปกรณ์ระหว่างมือถือกับ Arduino โดยหลักการง่ายๆ ของการใช้ Bluetooth คือต้องมีการ pair อุปกรณ์เข้าหากัน สามารถสั่งงานผ่าน Mobile App ได้

ตัวอย่างการใช้งาน

https://robotsiam.blogspot.com/2016/08/hc-05-bluetooth-module.html

ตัวอย่างโปรเจค

• โปรเจค รถบังคับ ขับเคลื่อน 2 ล้อ Arduino กับ แอพแอนดรอยด์
• โปรเจค รถบังคับจากแผ่นซีดี ควบคุมด้วยแอพแอนดรอยด์
