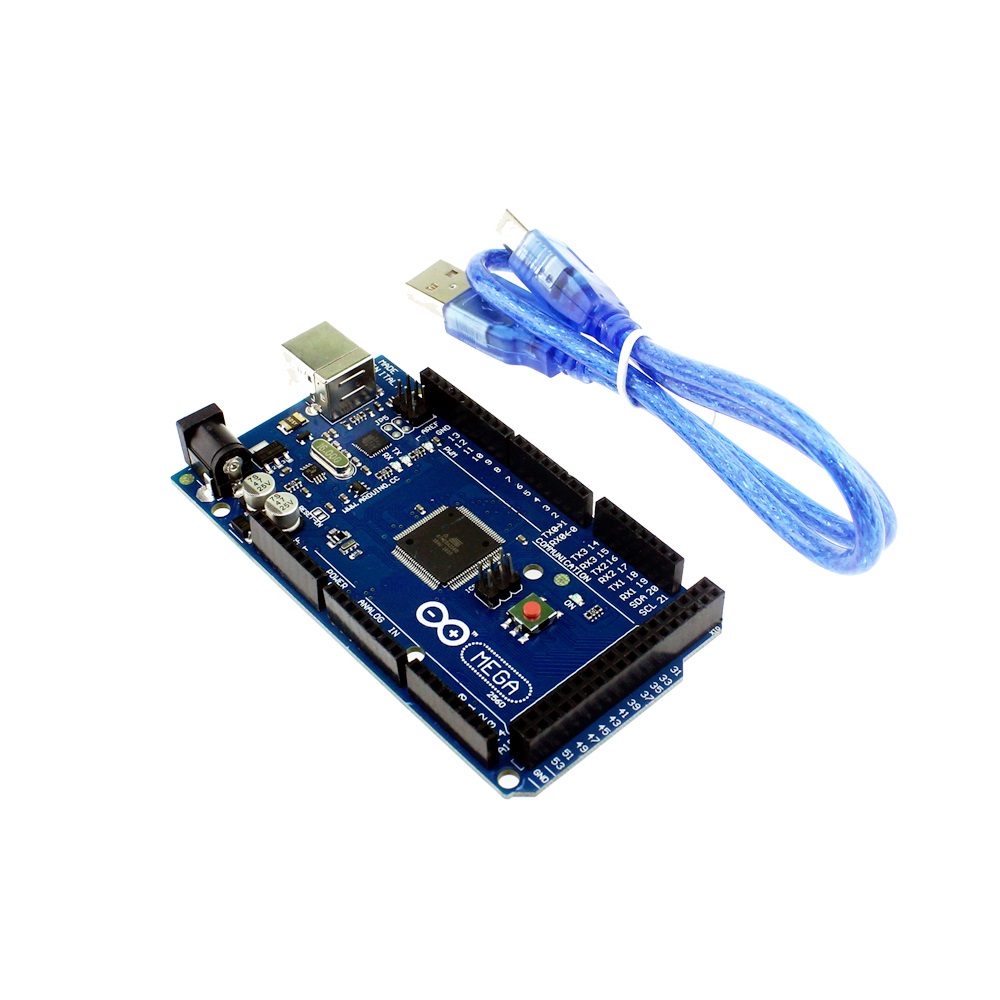

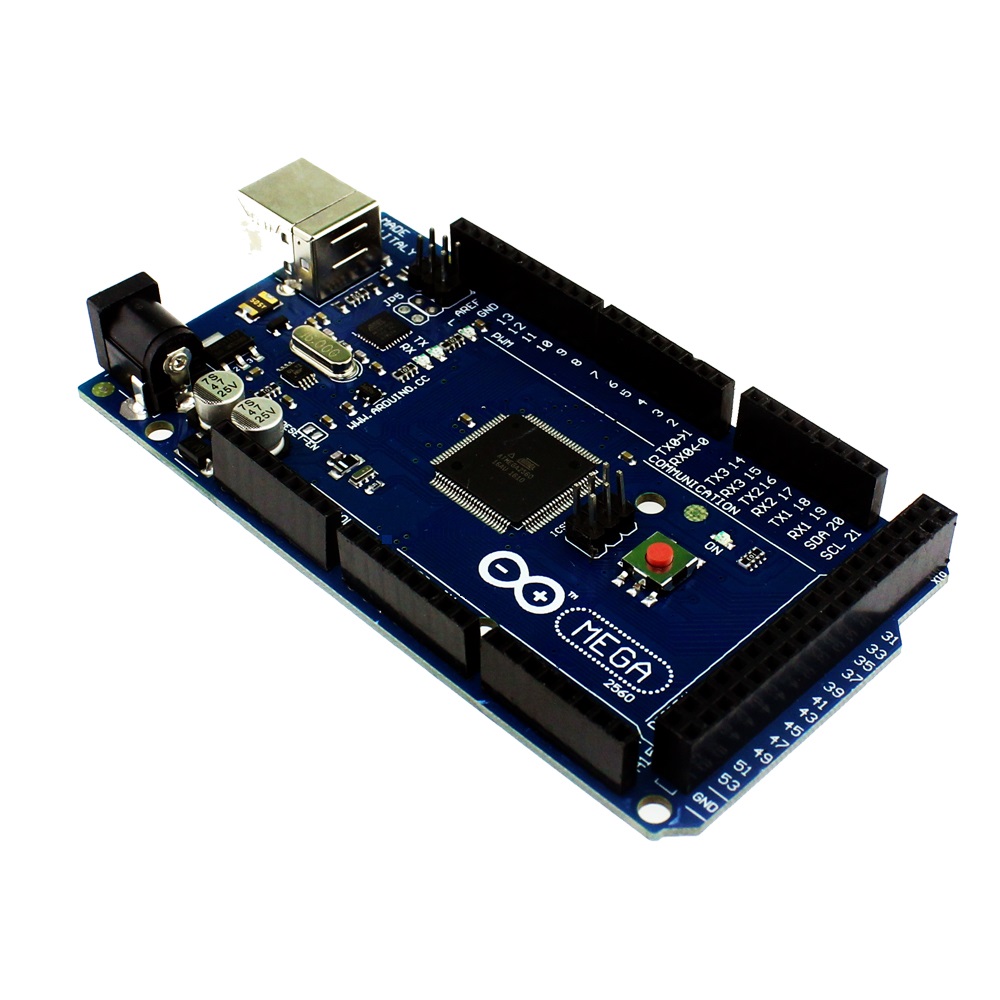

Arduino MEGA 2560 R3 พร้อม USB

Arduino MEGA 2560 R3 พร้อม USB

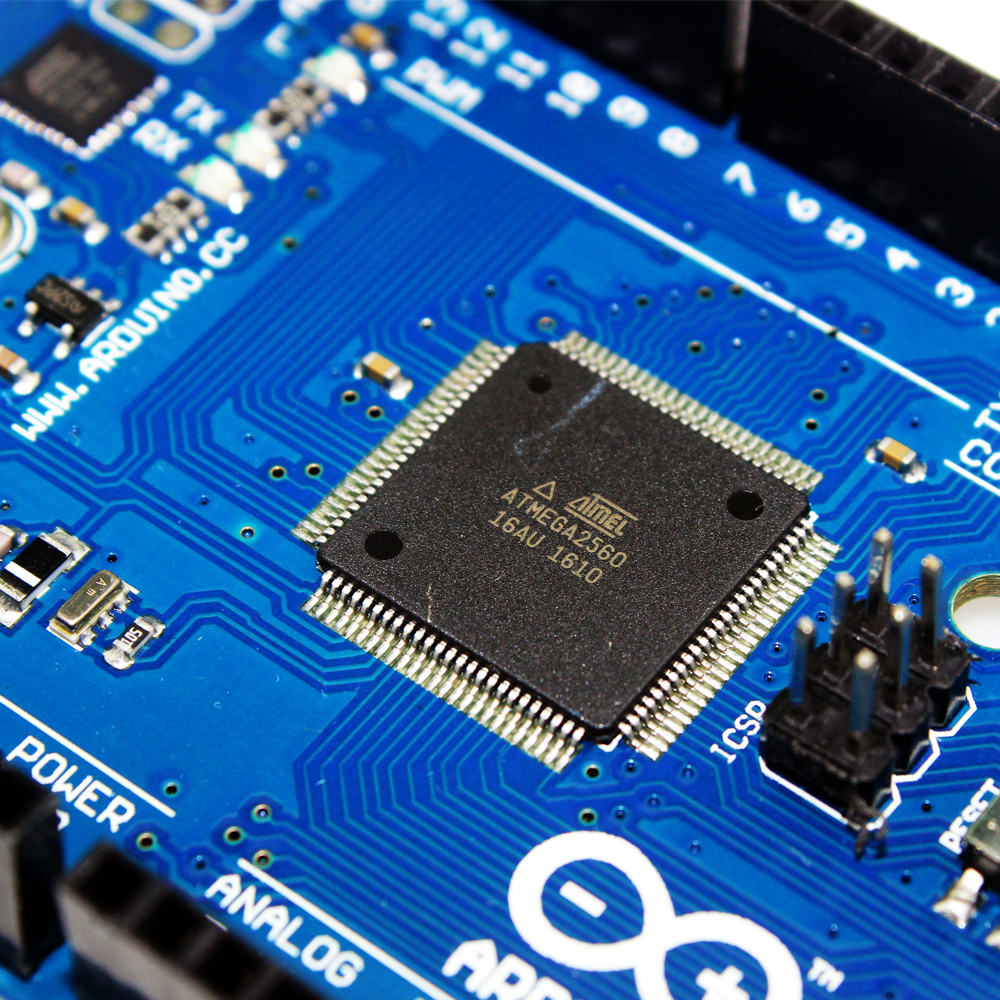

Arduino MEGA คือ บอร์ดรุ่นใหญ่ในกลุ่มบอร์ด Arduino โดยใช้ Atmega2560 เป็นไมโครคอนโทรลเลอร์หลัก ซึ่งไมโครคอนโทรลเลอร์ตัวนี้แตกต่างจาก ATmega328 ที่ใช้อยู่กับ บอร์ด Arduino UNO โดย Arduino MEGA มี Digital Pins ขา อินพุต / เอาท์พุต ดิจิตอล จำนวน 54 ขา (เป็น PWM ได้ 15 ขา) มี Analog Input 16 ขา Serial UART 4 ชุด I2C 1 ชุด SPI 1 ชุด และขาแหล่งจ่ายไฟ 5V จำนวน 3 ขา สามารถเขียนโปรแกรมบน Arduino IDE และโปรแกรมผ่าน USB เหมาะสำหรับผู้ที่สนใจเริ่มต้นเรียนรู้การพัฒนาไมโครคอนโทรลเลอร์ที่ต้องการบอร์ด Arduino ที่มีหน่วยความจำและขาสัญญาณต่างๆ ให้ต่อใช้งานมากขึ้น

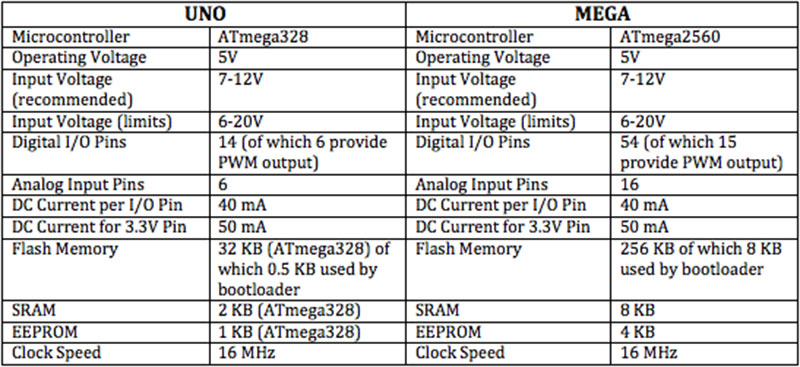

เปรียบเทียบระหว่าง Arduino UNO กับ Arduino MEGA

Arduino Mega 2560 R3 เป็นบอร์ด Arduino ที่ออกแบบมาสำหรับงานที่ต้องใช้ I/O มากกว่า Arduino Uno R3 เช่น งานที่ต้องการรับสัญญาณจาก Sensor หรือควบคุมมอเตอร์ Servo หลายๆ ตัว ทำให้ Pin I/O ของบอร์ด Arduino Uno R3 ไม่สามารถรองรับได้ ทั้งนี้บอร์ด Mega 2560 R3 ยังมีความหน่วยความจำแบบ Flash มากกว่า Arduino Uno R3 ทำให้สามารถเขียนโค้ดโปรแกรมเข้าไปได้มากกว่า ในความเร็วของ MCU ที่เท่ากัน

รายละเอียดสินค้า

• ไมโครคอนโทรลเลอร์ : Atmega2560
• แรงดันไฟฟ้า: 5 โวลต์
• แรงดันไฟฟ้าอินพุตที่แจ็ค SOURCE : 7 ถึง 12 โวลต์
• Digital I / O Pins: 54 พิน
• ขาอินพุตแบบอะนาล็อก: 16
• กระแส DC ต่อ I / O Pin: 20 mA
• กระแสตรงสำหรับ 3.3V Pin: 50 mA
• หน่วยความจำแฟลช: 256 KB
• SRAM: 8 KB
• EEPROM: 4 KB
• ความเร็วสัญญาณนาฬิกา: 16 MHz

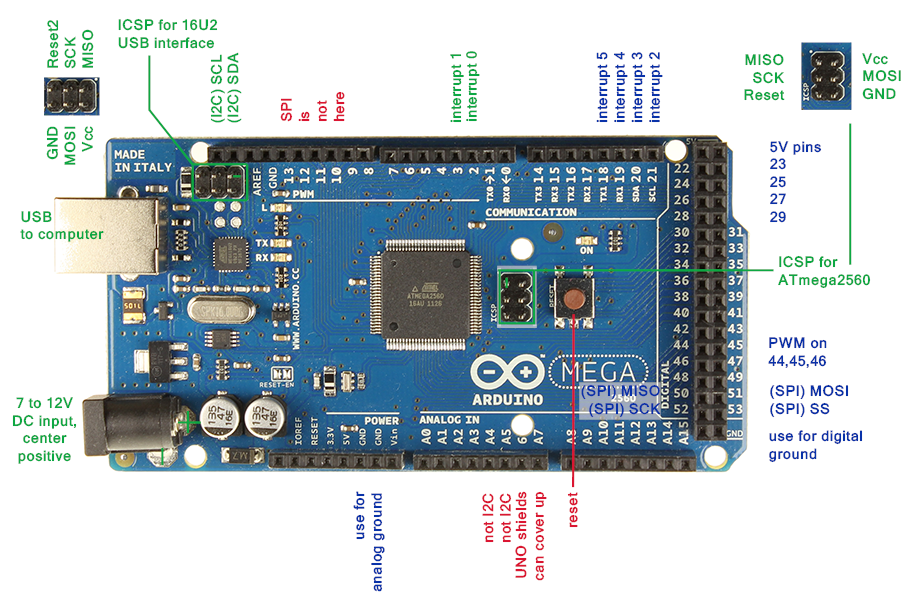

ฟังก์ชันอื่นๆ

• External Interrupts: 2 (interrupt 0) , 3 (interrupt 1), 18 (interrupt 5), 19 (interrupt 4), 20 (interrupt 3), 21 (interrupt 2)
• PWM: 2 ถึง 13 และ 44 ถึง 46 ให้ output PWM output 8-bits
• SPI: 50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS) ใช้สำหรับรองรับการสื่อสารแบบ SPI โดยที่ไม่เกี่ยวข้องกันกับ ICSP header
• LED 13 : เป็น build-in LED ที่เชื่อมต่อกับขาดิจิตอล 13 เมื่อมีค่าเป็น HIGH จะทำให้ LED ติด , แต่เมื่อเป็น LOW จะทำให้ LED ดับ
• TWI : 20 (SDA) and 21 (SCL). รองรับการเชื่อมต่อแบบ TWI (I2C)
• บอร์ด MEGA 2560 มี 16 อินพุทอนาล็อก แต่ละขาให้ความละเอียด 10 bits
• AREF. แรงดันอ้างอิง สำหรับอินพุทอนาล็อก
• Reset ใช้ในการ reset ไมโครคอนโทรลเลอร์

ตัวอย่างการใช้งาน

• โปรแกรมแรกกับ บอร์ด Arduino MEGA
