Nano Shield for NANO 3.0

เกราะ สำหรับ บอร์ด NANO 3.0

Smart Electronics for arduino Multi-Function UNOR3 UNO R3 Nano 3.0 Shield Expansion Development Board DIY Starter Kit

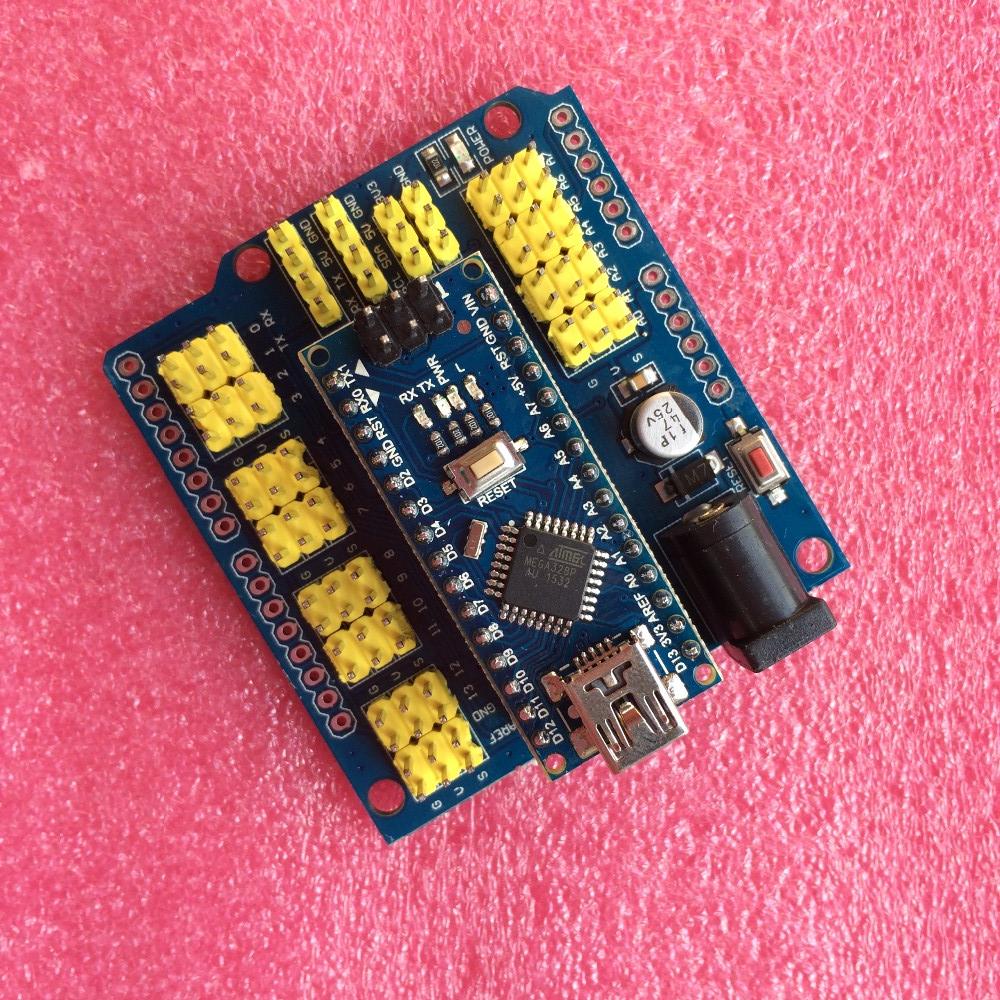

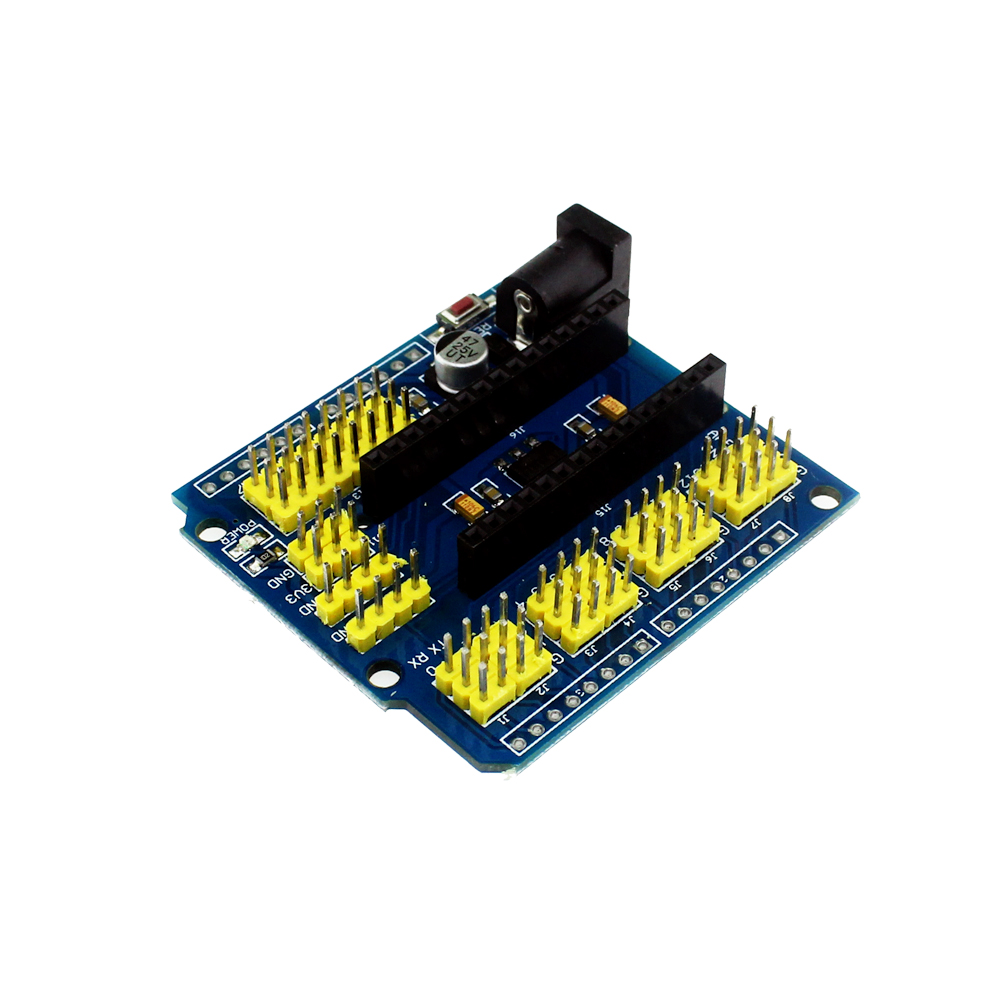

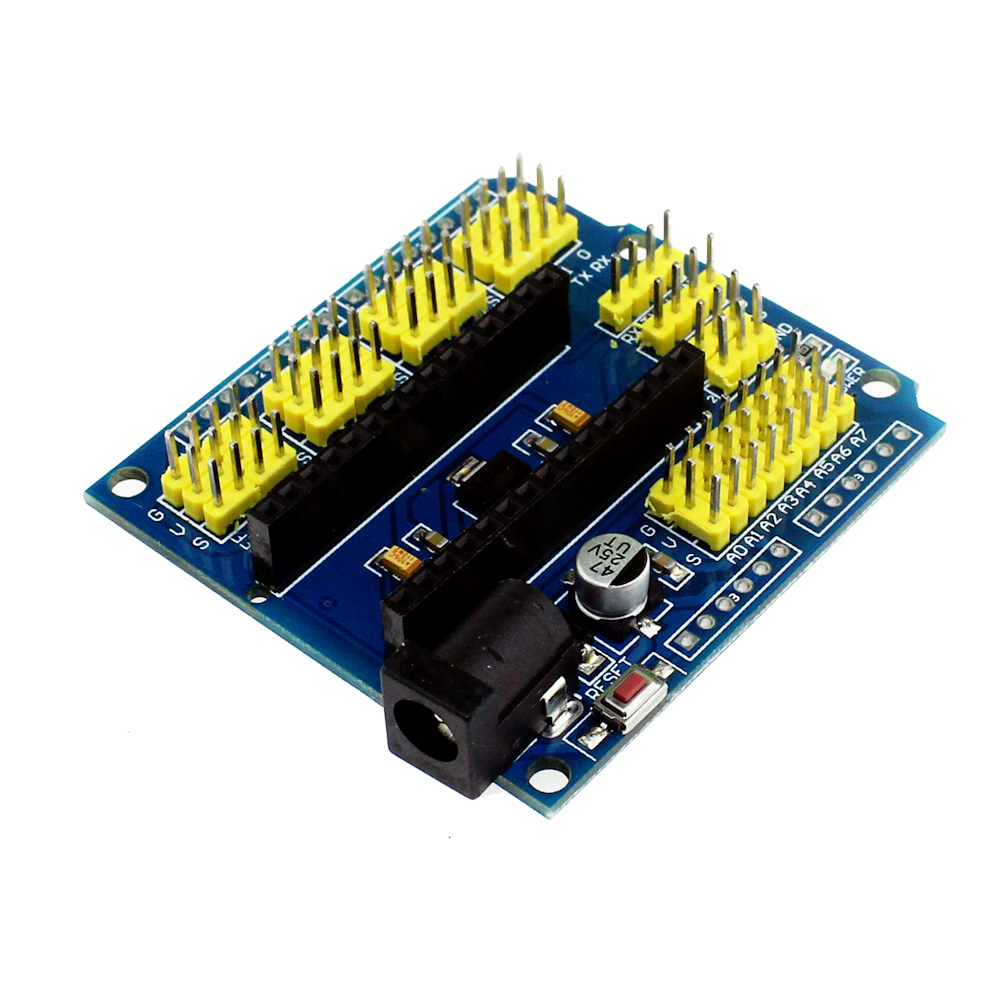

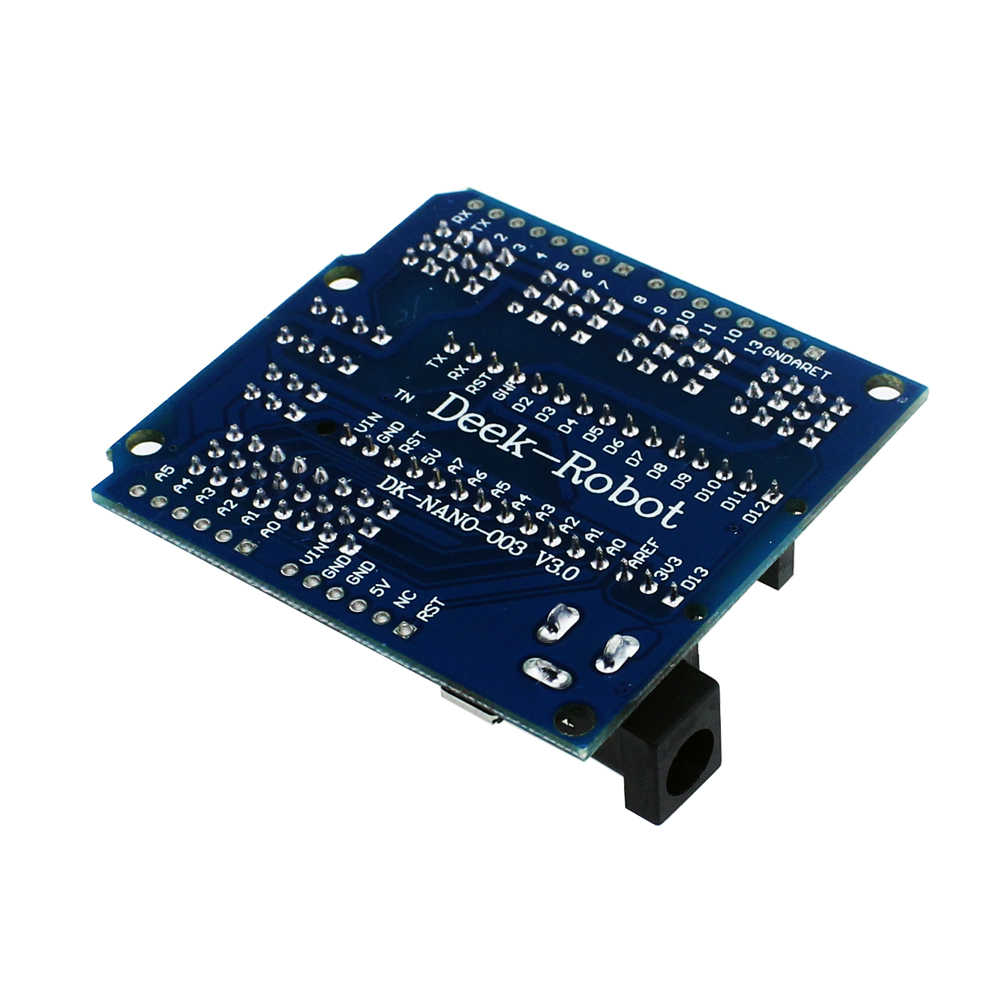

Arduino Nano Shield ถูกออกแบบมาสำหรับ Arduino Nano เพื่ออำนวยความสะดวกในการเชื่อมต่อ sensor และ อุปกรณ์ต่อพ่วงต่างๆเข้ากับ บอร์ด Nano

Arduino ทุกเวอร์ชั่น (ยกเว้นพวกที่เป็น SMD และ เวอร์ชั่นที่ทำขึ้นกันเอง) จะถูกออกแบบให้มี Layout ของ Pin ต่างๆในรูปแบบเดียวกัน เพื่อให้สามารถใช้อุปกรณ์เสริมหลายๆอย่างร่วมกันได้ โดยวิธี Plug n' play หมายถึงแค่เสียบลงไปแล้วก็นำไปใช้งานได้เลย .... ทำให้อุปกรณ์เสริมที่นำมาใช้ต่อพ่วงร่วมกันเรียกว่า Shield (ซึ่งหมายถึง เกราะ หรืออะไรประมาณนั้น ประมาณว่า สวมเกราะเสร็จ ออกไปรบได้เลย)

Shield ส่วนใหญ่จะใช้ ICSP Connector ในการเชื่อมต่อกับ Arduino board (หรือ Galileo board)  โดยเมื่อเชื่อมต่อ Shield แล้วเรายังสามารถใช้งาน Digital pin และ Analog pin บางอันได้อยู่ (หมายถึงว่า เราจะเสียการเชื่อมต่อบางอันไปให้ Shield ทำงาน)  ในปัจจุบันมีการออกแบบให้ Shield ใช้ทรัพยากรในการเชื่อมต่อกับบอร์ดน้อยที่สุด ทำให้สามารถเชื่อมต่อกับอุปกรณ์อื่นๆได้มากขึ้น

รายละเอียดสินค้า

• ใช้ขยายช่องใช้งานสำหรับบอร์ด Arduino Nano 3.0
• มีช่องต่อไฟแยกในแต่ละจุด
• ขนาดเท่าบอร์ด Arduino Uno และสามารถนำ Pin Header มาบัดกรีเพิ่ม เพื่อให้สามารถเสียบ Shield ของ Arduino Uno ได้
• มีปลั๊ก DC รองรับแรงดัน 7 - 12V จ่ายไฟเลี้ยงให้กับทั้งบอร์ด
• ขนาด 60 * 35 * 13 มิลิเมตร

ตัวอย่างโปรเจค

https://robotsiam.blogspot.com/2017/02/arduino-nano.html
