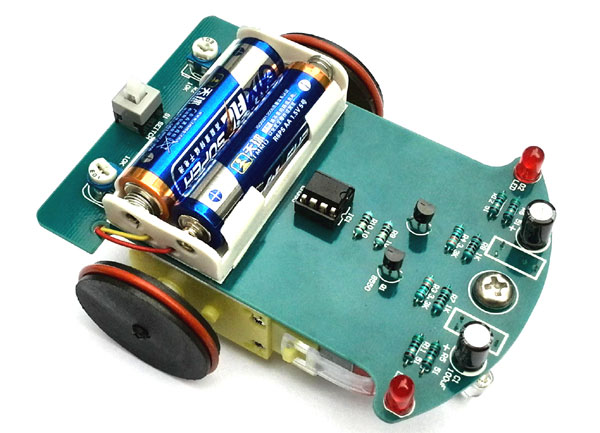

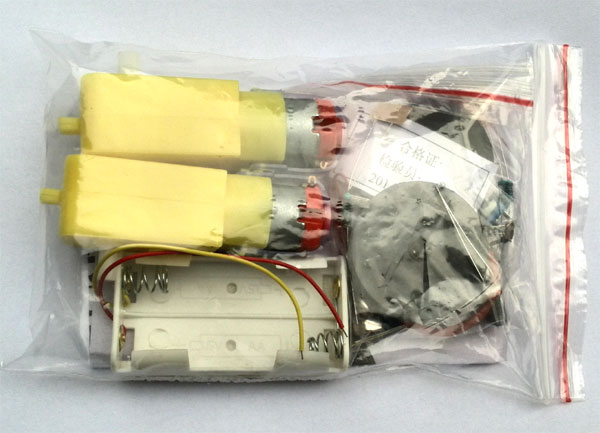

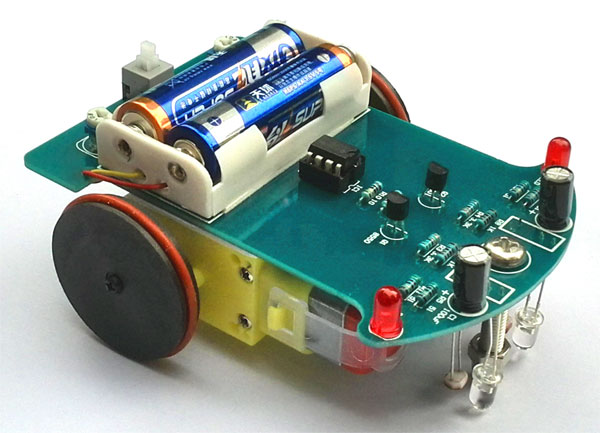

ชุดคิท หุ่นยนต์เดินตามเส้น แบบ Analog D2-1

ชุดคิท หุ่นยนต์เดินตามเส้น แบบ Analog D2-1
ชุดคิท หุ่นยนต์เดินตามเส้น แบบ Analog D2-1ชุดคิท หุ่นยนต์เดินตามเส้น แบบ Analog D2-1ชุดคิท หุ่นยนต์เดินตามเส้น แบบ Analog D2-1ชุดคิท หุ่นยนต์เดินตามเส้น แบบ Analog D2-1ชุดคิท หุ่นยนต์เดินตามเส้น แบบ Analog D2-1
รหัสสินค้า RB-0087
หมวดหมู่ ชุดหุ่นยนต์ Analog
ราคาปกติ 420.00 บาท
ลดเหลือ 350.00 บาท
ขออภัย สินค้าหมด
บัตรประชาชน
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
ชุดประกอบ หุ่นยนต์เดินตามเส้น ไม่ใช้คอนโทรลเลอร์ ไม่ต้องเขียนโค้ดควบคุม

แชสซี chassis ขนาด : 7.5 x 10.5 เซนติเมตร

หลักการทำงาน:

LM393เพื่อเปรียบเทียบสองแสงต้านทาน,เมื่อimbalance (เช่นด้านข้างความดันรันเวย์สีดำ)ทันทีควบคุมด้านข้างของมอเตอร์หยุดหมุน,ด้านอื่นๆของมอเตอร์หมุนเร่ง,เพื่อให้การปรับเปลี่ยนรถทิศทาง,ผลตอบแทนที่ถูกต้อง,กระบวนการทั้งหมดเป็นวงปิดควบคุมดังนั้นอย่างรวดเร็วและที่มีความสำคัญการควบคุม

ขั้นตอนการประกอบ:


ขั้นตอนแรก:

เชื่อมวงจรส่วนค่อนข้างง่ายลำดับเชื่อมตามปริมาณองค์ประกอบความสูงจากต่ำไปสูง,ครั้งแรก8ต้านทานเชื่อม,เชื่อมต้องใช้มัลติมิเตอร์เพื่อยืนยันว่าที่ถูกต้องเชื่อม,ความต้านทานขั้วโลกส่วนประกอบเช่นทรานซิสเตอร์สีเขียว,ไฟให้แน่ใจว่าจะล้างขั้วตัวเก็บประจุด้วยไฟฟ้าเป็นองค์ประกอบเรารูปภาพอ้างอิงเชื่อม,เชื่อมตัวเก็บประจุสั้นเป็นด้านลบของแทรกขาPCBหน้าจอพิมพ์เงา,สีเขียวเชื่อมLEDหมายเหตุยาวขาเป็นบวกและเชื่อมเวลาเกินไปยาวหรือง่ายต่อการที่ไม่ดีเชื่อม, D4 D5 R13 R14สามารถชั่วคราวไม่ได้เชื่อม,ชิปวงจรแบบบูรณาการสามารถแทรก,เบื้องต้นหลังจากเสร็จสิ้นเชื่อมโปรดตรวจสอบอย่างรอบคอบเพื่อป้องกันไม่ให้, be negligent.


ขั้นตอนที่สอง:

ยูนิเวอร์แซล้อสกรูถูกแทรกลงในหลุมPCB,และเมาเข้าไปในสากลน็อตล้อและล้อสากล.แบตเตอรี่กล่องโพสต์บนPCBโดยกาวสองด้านลวดตะกั่วผ่านPCBลิขสิทธิ์Kongฮันได้รับPCBในสีแดงไปยัง3โวลต์แหล่งจ่ายไฟบวก,เหลืองสายสายดิน, theส่วนเกินลวดสามารถนำมาใช้สำหรับมอเตอร์เชื่อมต่อ

ส่วนเครื่องจักรกลและประกอบสามารถประกอบแรกล้อล้อประกอบด้วยสามชิ้นของคริลิคสีดำรอบเม็ดประกอบก่อนที่จะมีฟิล์มป้องกันที่จะเปิดเผย,ด้านในของศูนย์ล้อหลุมเติบโตหลุมวงกลม,ในช่วงกลางของรอบเส้นผ่าศูนย์กลางแผ่นมีขนาดค่อนข้างเล็ก,ด้านข้างล้อชิ้นศูนย์หลุมS Hiy Uan,ด้วยสองถั่วสกรูคงที่ชุดที่ดีสามรอบแท็บเล็ต,และสีดำตนเองแตะสกรูคงที่หมุนเพลามอเตอร์ในที่สุดยางซิลิโคนยางแขนบนล้อนำไปสู่การเชื่อมต่อลวดตะกั่วของมอเตอร์และล้อประกอบคือการใช้กาวบนPCBทำตำแหน่งให้ความสนใจกับล้อและขอบPCBรักษาเพียงพอโปรโมชั่น,มอเตอร์นำไปสู่มีบัดกรีPCB.โปรดทราบว่าอย่างเหมาะสมที่จะอยู่อีกต่อไปตะกั่ว,เพื่อป้องกันมอเตอร์ทิศทางของการหมุนข้อผิดพลาดมีความสะดวกสำหรับการใช้งานเปลี่ยนตะกั่วลวดของorder.

ขั้นตอนที่สาม:

ต้านทานแสงและไดโอดเปล่งแสง(ทราบขั้ว)เป็นสลับติดตั้งบนPCB,และพื้นดินระยะทางประมาณ5มิลลิเมตร,ระหว่างต้านทานแสงและไดโอดเปล่งแสงเป็นประมาณ5มิลลิเมตรในระยะทางกระแสไฟฟ้าสามารถผ่านการทดสอบ

ขั้นตอนที่สี่:

ในกล่องแบตเตอรี่เป็น2แบตเตอรี่AAสวิทช์กดใน" on "รถขวาขับรถย้อนกลับเป็นเดินทางพร้อมทิศทางล้อสากลถ้าค้างด้านซ้ายของแสงต้านทาน,รถด้านขวาของล้อหมุนกดขวาของแสงต้านทาน,ด้านซ้ายของล้อรถควรเปิด,ถ้ารถกลับเดินทางสามารถแลกเปลี่ยนการเชื่อมต่อของสองมอเตอร์พร้อมกันหากมีปกติกลับในด้านอื่นๆ,ตราบใดที่แลกเปลี่ยนด้านหลังของมอเตอร์สายไฟสามารถ

หมายเหตุ:

ประกอบคำแนะนำเป็นด้านหลังของรถติดตามที่airstrip,ลูกค้ายังสามารถโดยตรงการใช้1.5 ~ 2.0เซนติเมตรสีดำเทปไฟฟ้าวางโดยตรงออกแบบมาเพื่อติดตามที่ซับซ้อนบนพื้นดินจะสนุกมากขึ้น


วีดีโอผลลัพธ์การทำงานของ หุ่นยนต์เดินตามเส้น D2-1
