Goouuu ESP32 Development Board WiFi + Bluetooth

Goouuu ESP32 Development Board WiFi+Bluetooth Ultra-Low Power Consumption Dual Cores ESP-32 ESP-32S Board

รู้จักกับ ESP32

ESP32 เป็นชิปไมโครคอนโทรลเลอร์ที่มาพร้อม WiFi มาตรฐาน 802.11 b/g/n และบลูทูธเวอร์ชั่น 4.2 เป็นรุ่นต่อยอดความสำเร็จของ ESP8266 โดยในรุ่นนี้ได้ออกมาแก้ไขข้อเสียของ ESP8266 ทั้งหมด โดย CPU ใช้สถาปัตยกรรม Tensilica LX6 จำนวน 2 คอร์ สัญญาณนาฬิกา 240MHz สามารถแยกการทำงานระหว่างโปรแกรมจัดการ WiFi และแอพพลิเคชั่นออกจากกันได้ ทำให้มีสเถียรภาพเพิ่มขึ้นมาก มีแรม 520KB มาในตัว  นอกจากนี้ยังมี GPIO เพิ่มขึ้นมาก และมีช่อง ADC เพิ่มขึ้นเป็น 12 ช่อง จากเดิม ESP8266 มีเพียงช่องเดียว ใช้แรงดันไฟฟ้า 3.3V ในโหมด Sleep ใช้กระแสไฟฟ้าเพียง 2.5uA

ESP32 เป็นชิปไอซีไมโครคอนโทรลเลอร์ 32 บิต ที่มี WiFi และบลูทูธเวอร์ชั่น 4.2 ในตัว ซึ่งเป็นรุ่นต่อของชิปไอซี ESP8266 ผลิตโดยบริษัท Espressif รองรับการเขียนโปรแกรมโดยใช้โปรแกรม Arduino IDE และรองรับไลบารี่ส่วนใหญ่ของ Arduino

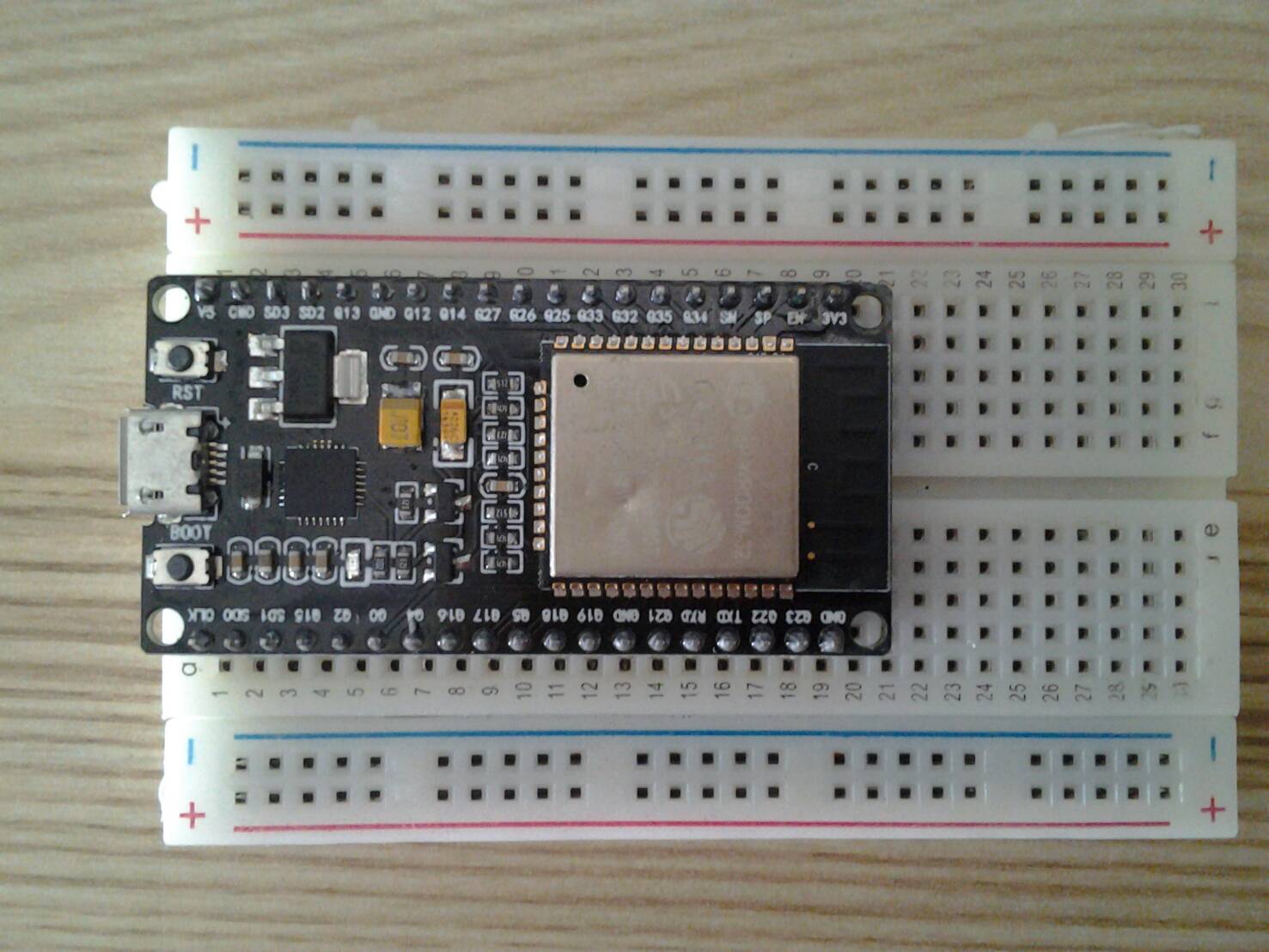

บอร์ด Goouuu ESP32 ใช้ชิปแปลง USB เป็น UART เบอร์ CP2102 จากบริษัท Silicon Labs สามารถเข้าโหมดอัพโหลดโปรแกรมแบบอัตโนมัติจัดวงจรแบบ nodemcu มีรอม 4MB (หรือ 32Mbit) ที่ขา V5 ใช้ไอซีเรกกูเลเตอร์แบบ LDO เบอร์ AMS1117-3.3 รองรับแรงดันไฟฟ้าอินพุต 7-12V จ่ายกระแสได้สูงสุด 700mA และใช้พลังงานไฟฟ้าและสื่อสารผ่านพอร์ต MicroUSB ได้ มีขาต่อใช้งานทั้งหมด 38 ขา เรียงขาแบบเดียวกับบอร์ด DevKitC ESP32 ข้อดีของโมดูลนี้คือ ไม่มีส่วนของเสาอากาศบนโมดูลยื่นออกมาจากบอร์ดหลัก เมื่อนำไปเสียบลงโฟโต้บอร์ด จะเหลือช่องให้ใช้งานเพียงด้านเดียว 1 ช่อง

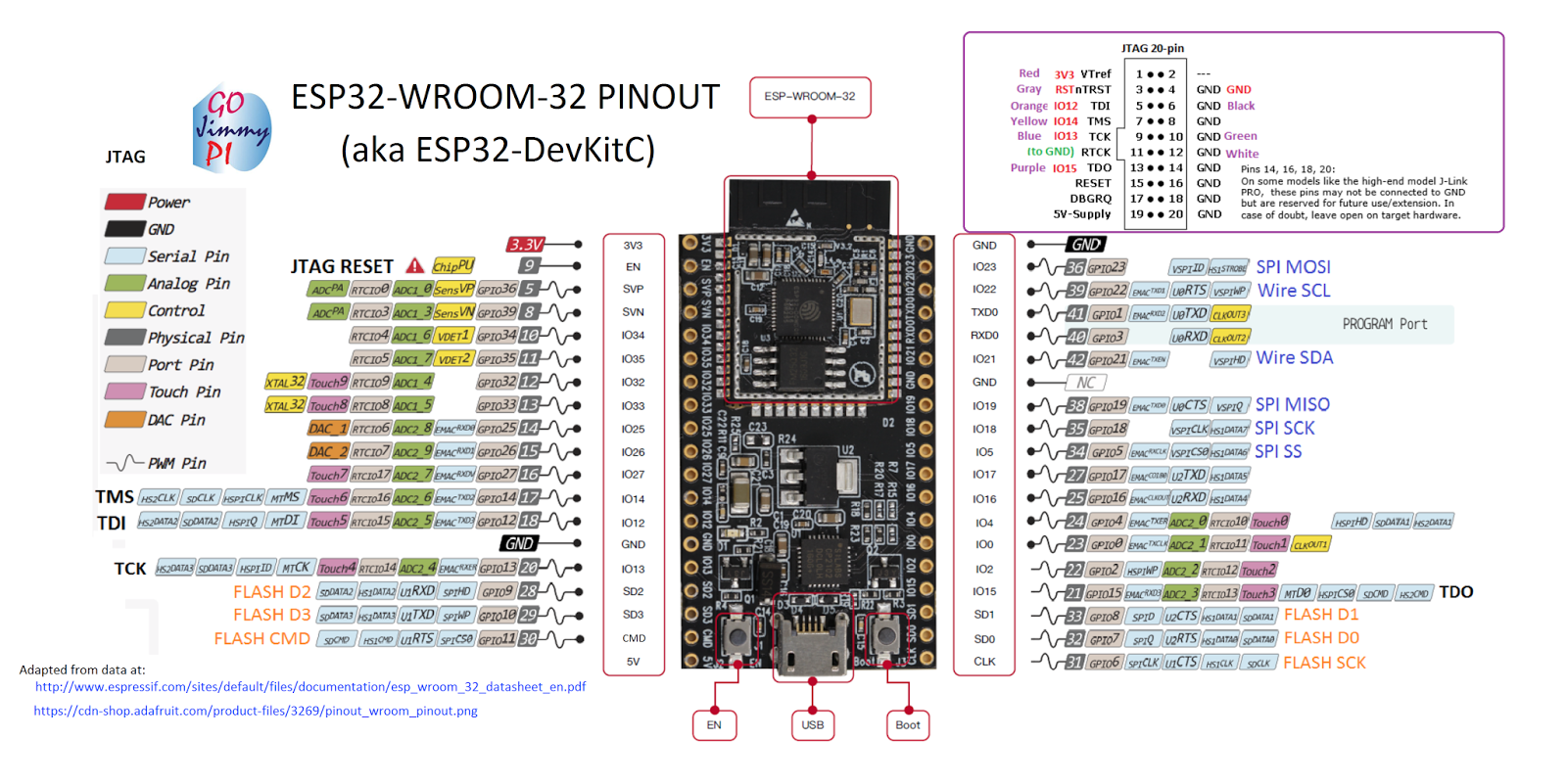

ตำแหน่งขา การใช้งานต่าง ๆ เหมือนกับ DevKitC V2 ESP32

 มีขา GPIO ทั้งหมด 32 ขา รองรับ ADC จำนวน 12 ขา DAC จำนวน 2 ขา UART จำนวน 3 ช่อง SPI จำนวน 3 ช่อง I2C และ I2S อย่างละ 2 ช่อง

รายละเอียดสินค้า

• จำนวนคอร์  : 2
• สถาปัตยกรรม : 32 Bit CPU
• ความเร็ว CPU : 160MHz
• รองรับ WiFi : Yes
• รองรับ Bluetooth : Yes
• หน่วยความจำแรม : 512KB
• พอร์ตเชื่อมต่อ Bus : SPI,I2C,UART,I2S,CAN


Device Summary

• Microcontroller: Tensilica 32-bit Single-/Dual-core CPU Xtensa LX6
• Operating Voltage: 3.3V
• Input Voltage: 7-12V
• Digital I/O Pins (DIO): 28
• Analog Input Pins (ADC): 8
• Analog Outputs Pins (DAC): 2
• UARTs: 3
• SPIs: 2
• I2Cs: 3
• Flash Memory: 4 MB
• SRAM: 520 KB
• Clock Speed: 240 Mhz
• Wi-Fi: IEEE 802.11 b/g/n/e/i:



• Integrated TR switch, balun, LNA, power amplifier and matching network
• WEP or WPA/WPA2 authentication, or open networks



ข้อมูลเพิ่มเติม

• ESP32 DevKitC Documentation

แนะนำใช้ร่วมกับ

• สาย Micro USB ยาว 1 เมตร สำหรับ NodeMcu

การติดตั้ง แพลตฟอร์ม ESP32

• ติดตั้ง Arduino core for ESP32

ตัวอย่างโปรเจค

• การใช้ ESP32 เปิดปิดไฟ LED ผ่าน WiFi โดยใช้ เว็บบราวเซอร์
